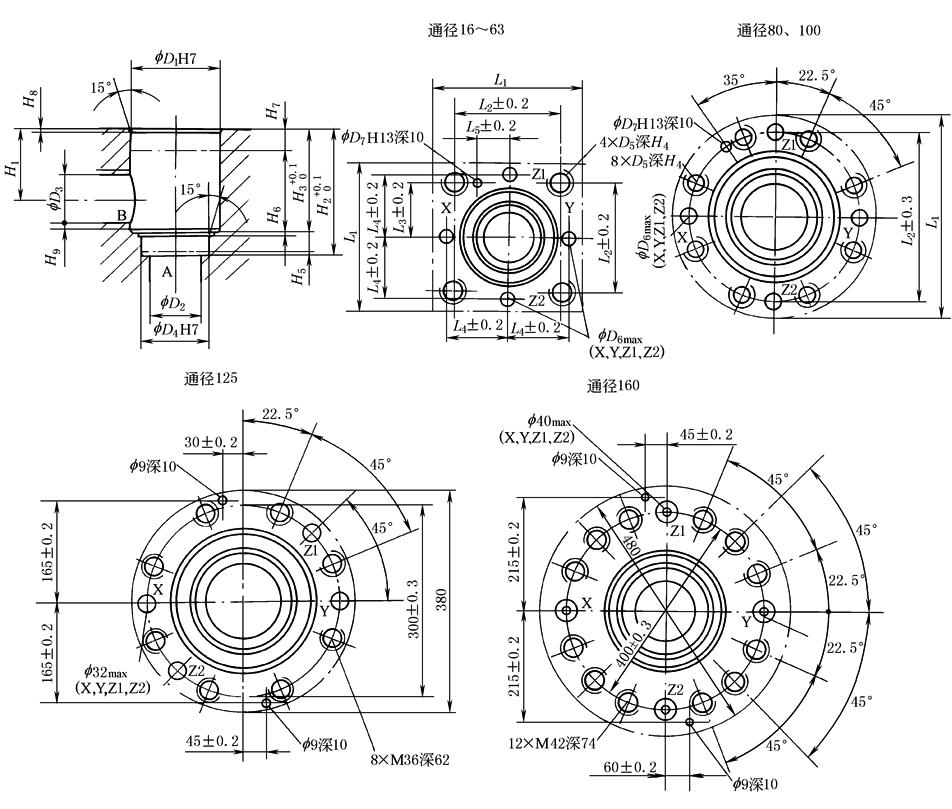

二通插装阀安装连接尺寸

各系列插装阀的插装主件安装连接尺寸均符合GB/T2877、ISO/DP7368、DIN24342标准。国内产品和德国博世力士乐、日本油研公司、美国威格士公司等产品的安装连接尺寸一致，详见下表

插装阀安装连接尺寸

mm

尺   寸

规          格

16

25

32

40

50

63

80

100

125

160

D₁

32

45

60

75

90

120

145

180

225

300

D₂

16

25

32

40

50

63

80

100

150

200

D₃

16

25

32

40

50

63

80

100

125

200

D₄

25

34

45

55

68

90

110

135

200

270

D₅

M8

M12

M16

M20

M20

M30

M24

M30

—

—

D₆

4

6

8

10

10

12

16

20

—

—

D₇

4

6

6

6

8

8

10

10

—

—

H₁

34

44

52

64

72

95

130

155

192

268

H₂

56

72

85

105

122

155

205

245

H₃

43

58

70

87

100

130

175±0.2

210±0.2

257±0.5

370±0.5

H₄

20

25

35

45

45

65

50

63

—

—

H₅

11

12

13

15

17

20

25

29

31

45

H₆

2

2.5

2.5

3

3

4

5

5

7±0.5

8±0.5

H₇

20

30

30

30

35

40

40

50

40

50

H₈

2

2.5

2.5

3

4

4

5

5

5.5±0.2

5.5±0.2

H₉

0.5

1

1.5

2.5

2.5

3

4.5

4.5

2

2

L₁

65/80

85

102

125

140

180

250

300

—

—

L₂

46

58

70

85

100

125

200

245

—

—

L₃

23

29

35

42.5

50

62.5

—

—

—

—

L₄

25

33

41

50

58

75

—

—

—

—

L₅

10.5

16

17

23

30

38

—

—

—

—
