Z系列二通插装阀及组件 |
||||||||
|
本系列由济南铸造锻压机械研究所设计，安装尺寸符合GB/T2877(等效于ISO/DP7368和DIN24342) (1) 技术规格 表1 |
||||||||
|
公称通径/mm |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
公称流量/L·min-1 |
160 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
6500 |
|
公称压力/MPa |
31.5 |
|||||||
|
注：推荐使用L-HM46液压油，油温10～65℃。系统中应配有过滤精度为10～40μm的滤油器。 |
||||||||
|

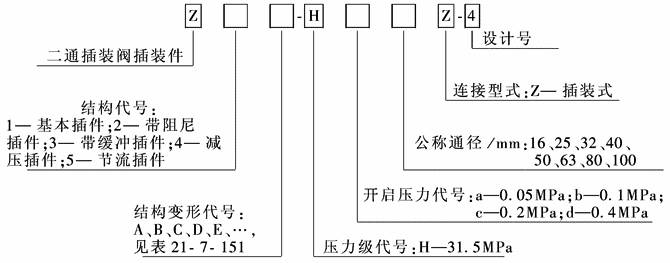

(2) 插装元件 型号意义：
|
||||||||
|
表2 结构代号及变形说明 |
|||||
|
型号及名称 |
液压图形符号 |
面积比FA/FC |
型号及名称 |
液压图形符号 |
面积比FA/FC |
|
Z1A-H※※Z-4 基本插件 |
|
1∶1.2 |
Z2B-H※※Z-4 带阻尼插件 |
|
1∶1 |
|
Z1B-H※※Z-4 基本插件 |
|
1∶1.5 |
Z3A-H※※Z-4 带缓冲插件 |
|
1∶1.5 |
|
Z1C-H※※Z-4 基本插件 |
|
1∶1 |
Z4A-H※※Z-4 减压插件 |
|
1∶1 |
|
Z1D-H※※Z-4 基本插件 |
|
1∶1.07 |
Z4B-H※※Z-4 减压插件 |
|
1∶1 |
|
Z2A-H※※Z-4 带阻尼插件 |
|
1∶1.07 |
Z5A-H※※Z-4 节流插件 |
|
1∶1.5 |
|

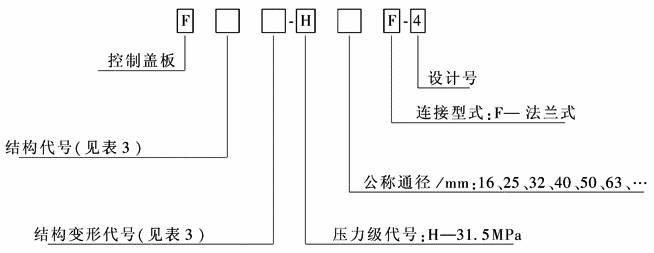

(3) 控制盖板 型号意义：
|
|||||
|
表3 型号、名称及图形符号 |
|||||
|
F01A-H※F-4 基本控制盖A |
|
F04A-H※F-4 滑阀梭阀 控制盖A |
|
F04C-H※F-4 滑阀梭阀 控制盖C |
|
|
F01B-H※F-4 基本控制盖B |
|
F04B-H※F-4 滑阀梭阀控制盖B |
|
F04D-H※F-4 滑阀梭阀控制盖D |
|
|
F05A-H※F-4 梭阀滑阀控制盖A |
|
F16B-H※F-4 换向集中控制盖B |
|
F23C-H※F-4 换向卸荷溢流 控制盖C |
|
|
F05B-H※F-4 梭阀滑阀 控制盖B |
|
F17A-H※F-4 换向双单向 集中控制盖A |
|
F23D-H※F-4 换向卸荷溢流 控制盖D |
|
|
F05C-H※F-4 梭阀滑阀 控制盖C |
|
F17B-H※F-4 换向双单向集中 控制盖B |
|
F24A-H※F-4 减压调压控制盖A |
|
|
F05D-H※F-4 梭阀滑阀控制盖D |
|
F21A-H※F-4 调压控制盖A |
|
F24B-H※F-4 减压调压控制盖B |
|
|
F09A-H※F-4 液控单向阀 控制盖A |
|
F21B-H※F-4 调压控制盖B |
|
F25A-H※F-4 顺序调压控制盖A |
|
|
F09B-H※F-4 液控单向阀 控制盖B |
|
F22A-H※F-4 换向调压控制盖A |
|
F25B-H※F-4 顺序调压控制盖B |
|
|
F13A-H※F-4 集控滑阀 控制盖A |
|
F22B-H※F-4 换向调压控制盖B |
|
F26A-H※F-4 双调压控制盖A |
|
|
F13B-H※F-4 集控滑阀控制盖B |
|
F23A-H※F-4 卸荷溢流 控制盖A |
|
F26B-H※F-4 双调压控制盖B |
|
|
F16A-H※F-4 换向集中 控制盖A |
|
F23B-H※F-4 卸荷溢流控制盖B |
|
F27A-H※F-4 单向调压控制盖A |
|
|
F27B-H※F-4 单向调压控制盖B |
|
F28B-H※F-4 换向双调压 控制盖B |
|
F42A-H※F-4 换向节流控制盖A |
|
|
F28A-H※F-4 换向双调压 控制盖A |
|
F41A-H※F-4 节流控制盖A |
|
||
|
注：生产厂为济南捷迈液压机电工程公司(济南铸锻机械研究所)。 |
|||||
