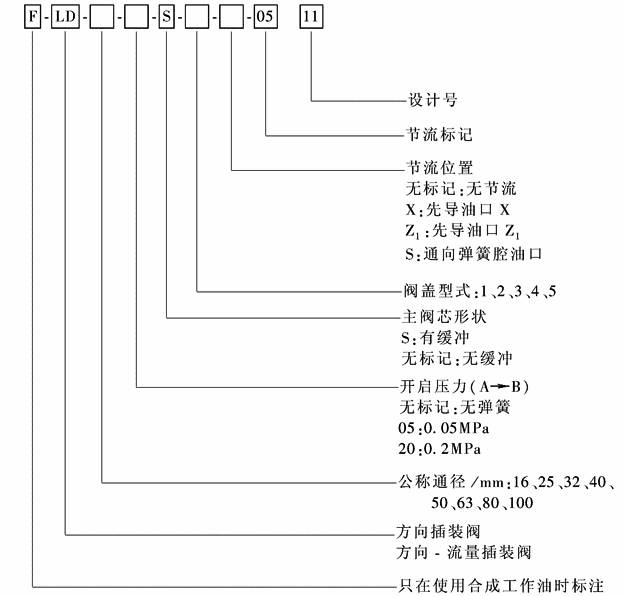

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型   号

额定流量/L·min^-1

最高使用压力/MPa

开启压力/MPa

主阀面积比

重量/kg

LD-16

130

31.5

无记号：无弹簧

05︰0.5(A→B)[1(B→A)]

20︰2(A→B)[4(B→A)]

2︰1

(环状面积50%)

1.3

LD-25

350

3.0

LD-32

500

5.3

LD-40

850

9.1

LD-50

1400

14.8

LD-63

2100

29.8

LD-80

3400

48

LD-100

5500

86

注：1.额定流量是压力下降值为0.3MPa时的流量。

2.生产厂为榆次油研液压有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　阀盖型式及图形符号

类别

阀盖型式

图形符号

节流位置

类别

阀盖型式

图形符号

节流位置

方

向

插

装

阀

无记号：标准

X

方

向

、

流

量

插

装

阀

1：带行程调整

X

4：带单向阀

Z₁

S

2：带单向阀行程调整

Z₁

S

5：带梭阀

X

Z₁

3：带梭阀的行程调整

X

Z₁

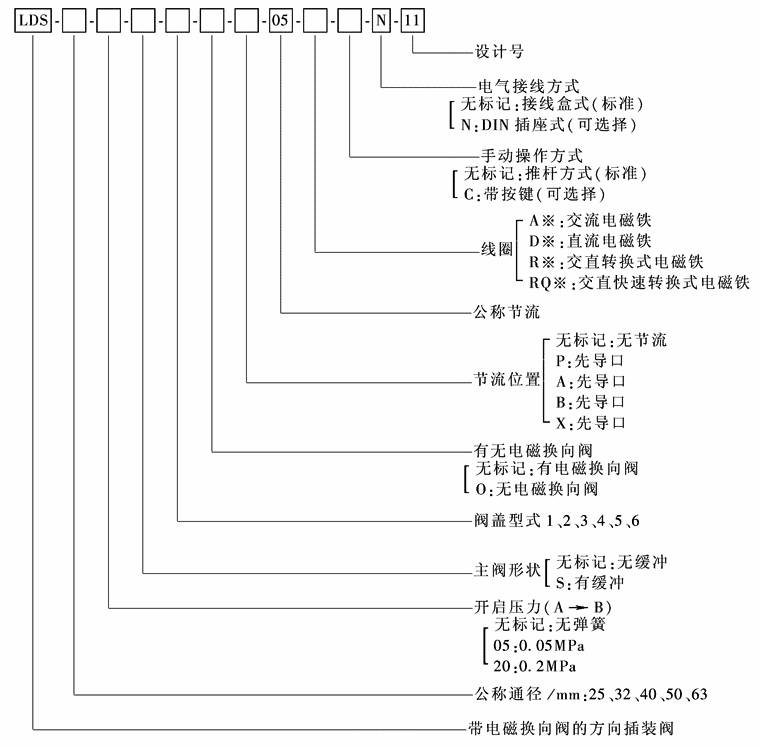

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型   号

额定流量/L·min^-1

最高使用压力/MPa

开启压力/MPa

主阀面积比

重量/kg

LDS-25

350

31.5

无标记：无弹簧

5︰0.5(A→B)[1(B→A)]

20︰2(A→B)[4(B→A)]

2︰1(环状面积)

50%

4.4

LDS-32

500

6.7

LDS-40

850

10.5

LDS-50

1400

18.6

LDS-63

2100

33.6

注：额定流量是指压力下降值为0.3MPa时的值。

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　阀盖型式及图形符号

阀盖型式

1.常闭

2.常开

3.常闭(带梭阀)

4.常开(带梭阀)

5.常闭(带梭阀)

6.常开(带梭阀)

图形符号

节流位置

PA

PB

PA

PB

XA

XB

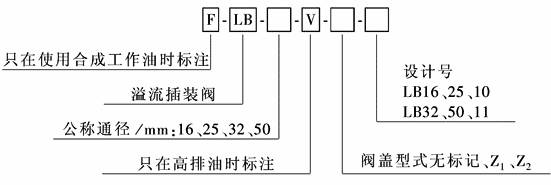

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型     号

最高使用压力/MPa

压力调整范围/MPa

最大流量/L·min^-1

重量/kg

最小流量/L·min^-1

LB-16-※-※-10

31.5

约31.5

125

3.6

5

LB-25-※-※-10

250

4.5

LB-32-※-※-11

500

6.7

8

LB-50-※-※-11

1200

16.1

10

注：小流量场合时的设定压力往往不稳定，请按上表最小流量使用；压力在25MPa以上时，所有品种都应在15L/min以上使用。

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　阀盖型式及图形符号

阀盖型式

标     准

Z₁泄油控制

Z₂泄油控制

图形符号

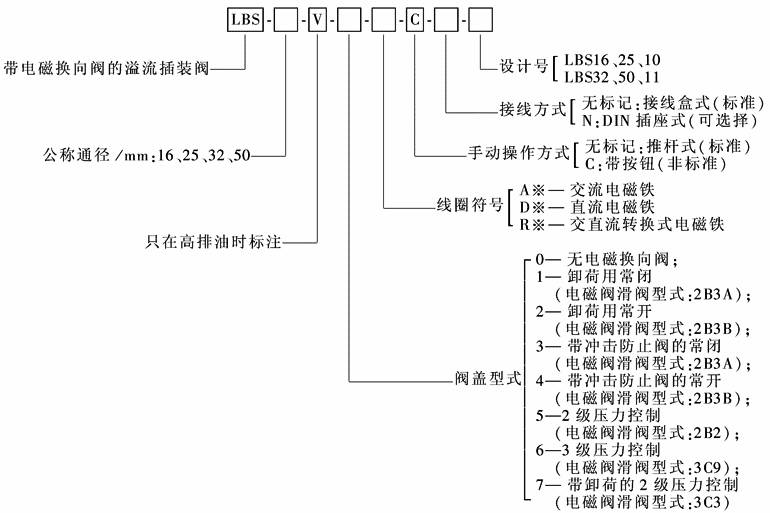

表7　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型     号

最高使用压力/MPa

压力调整范围/MPa

最大流量/L·min^-1

LBS-16-※-※-※-10

31.5

约31.5

125

LBS-25-※-※-※-10

250

LBS-32-※-※-※-11

500

LBS-50-※-※-※-11

1200

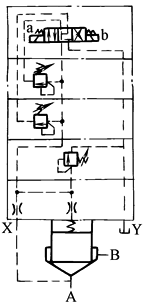

表8　　　　　　　　　　　　　　　　　　　　　　　　　　　　　阀盖型式及图形符号

0：无电磁换向阀

1：卸荷用(常闭)

2：卸荷用(常开)

3：带冲击防止阀(常闭)

4：带冲击防止阀(常开)

5：2级压力控制

6：3级压力控制

7：带卸荷的2级压力控制

注：生产厂为榆次油研液压公司

插装阀及组件的外形尺寸见生产厂产品样本

其他型号的二通插装阀及集成阀块的生产厂有：上海液压成套公司、天津高压泵阀厂等按VICKERS公司技术生产的CVI插装阀主阀、CVC控制盖板和插装阀块；北京中冶迈克液压有限责任公司生产的JK3系列插装阀及组件等

以上介绍的均为阀盖板连接方式，另还有螺纹连接方式的螺纹插装阀产品，特点是安装方便、体积也较小。VICKERS公司生产的螺纹插装阀品种较全，有溢流、减压、换向、节流、比例等多种功能，详见该公司产品样本

各生产厂均可向用户单独提供插装元件、控制盖板或集成阀块。对还不熟悉插装阀的设计人员可按普通(滑阀型)液压控制阀绘制液压系统原理图，并提出主机对液压控制的工艺要求向插装阀生产厂联系
