外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

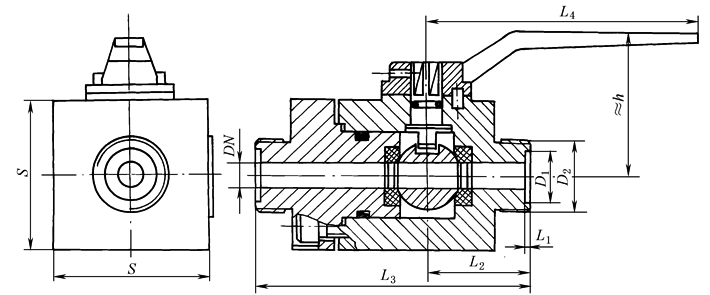

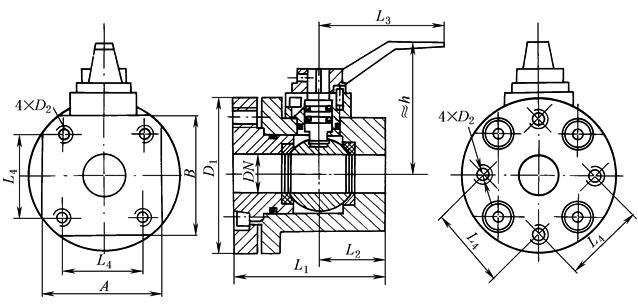

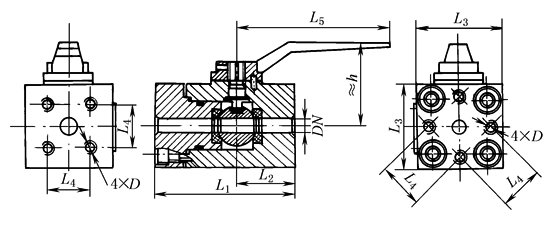

结  构  及  外  形  图

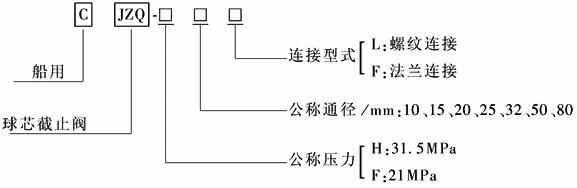

型   号

通径

压力/MPa

法

兰

连

接

10

H：31.5

F：21

15

20

25

32

CJZ-F50

50

21

CJZ-F80

80

型   号

DN

L₁

L₂

L₃

CJZQ-H10F

10

91

37

56

CJZQ-H15F

15

88

65

CJZQ-H20F

20

97

75

CJZQ-H25F

25

111

48

88

CJZQ-H32F

32

131

54

105

型   号

L₄

L₅

D

h

CJZQ-H10F

28.3

100

M8

55

CJZQ-H15F

35.4

120

59

CJZQ-H20F

43.8

141

M10

70

CJZQ-H25F

51.6

160

M12

80

CJZQ-H32F

60.1

180

M14

87

型   号

DN

L₁

L₂

L₃

L₄

D₁

D₂

A×B

h

CJZQ-F50F

50

170

75

200

83.4

f156

M20

120×125

140

CJZQ-F80F

80

225

95

300

113.1

f218

M24

182×182

190

螺

纹

连

接

型   号

DN

L₁

L₂

L₃

L₄

D₁

D₂

S×S

h

CJZQ-H10L

10

38

100

100

M27×1.5

56×56

55

CJZQ-H15L

15

41

105

120

M30×1.5

60×60

59

CJZQ-H20L

20

47

121

140

M36×2

70×70

70

CJZQ-H25L

25

55

135

160

M42×2

75×75

80

CJZQ-H32L

32

64

160

180

M52×2

90×90

87

注：1.适用介质为矿物油、水-乙二醇、油包水及水包油乳化液。

2.本阀严禁作节流阀使用。

3.生产厂为奉化市朝日液压公司、奉化新华液压件厂。
