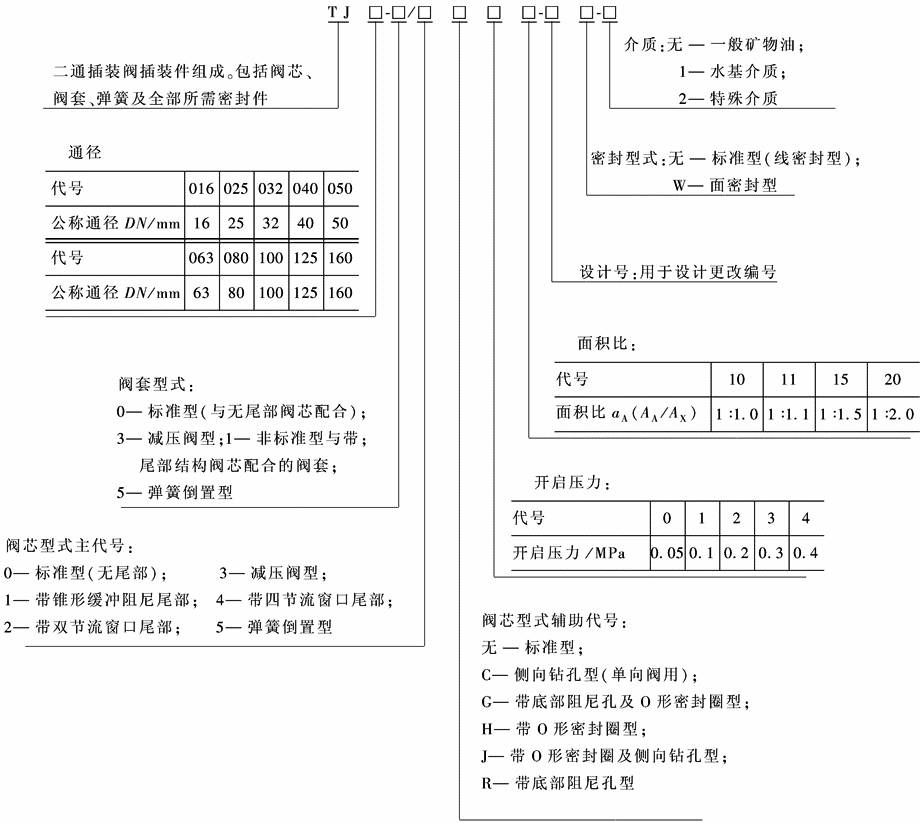

表1　　　　　　　　　　　　　　　　　　　　　　　　　　TJ型插装件图形符号

TJ﹡﹡﹡0/0﹡1﹡-20

TJ﹡﹡﹡0/0R﹡1﹡-20

TJ﹡﹡﹡-1/2﹡15-20

TJ﹡﹡﹡1/1﹡-20

TJ﹡﹡﹡0/0C﹡1﹡-20

TJ﹡﹡﹡0/0H﹡1﹡-20

基本型插装件(a_A≤1∶1.5)

用于方向控制

阀芯带阻尼孔的插装件

(a_A≤1∶1.5)

用于方向及压力控制；也可用于B→A单向阀

阀芯带2或4个三角形节流窗口尾部的插装件

(a_A≤1∶1.5)

用于方向及流量控制

阀芯带缓冲尾部的插装件

(a_A≤1∶1.5)

用于方向控制，具有启闭缓冲功能

阀芯侧向钻孔的插装件

(a_A≤1∶1.5)

常用于A→B单向阀

阀芯带O形密封圈的插装件

(a_A≤1∶1.5)

用于无泄漏方向控制，或使用低黏度介质的场合

TJ﹡﹡﹡-0/0﹡11-20

TJ﹡﹡﹡-0/0R﹡11-20

TJ﹡﹡﹡-1/4﹡11-20

TJ﹡﹡﹡-0/0﹡10-20

TJ﹡﹡﹡-0/0﹡11-20

TJ﹡﹡﹡-0/0R﹡11-20

TJ﹡﹡﹡-0/0R﹡10-20

TJ﹡﹡﹡-3/3﹡10-20

基本型插装件(a_A＝1∶1.1)

用于方向及压力控制

阀芯带底部阻尼孔的插装件(a_A＝1∶1.1)

用于方向及压力控制

阀芯带4个三角形节流窗口尾部的插装件

(a_A＝1∶1.1)

用于方向及流量控制

基本型插装件(a_A＝1∶1或1∶1.1)

用于压力控制

阀芯带底部阻尼孔的插装件(a_A＝1∶1或1∶1.1)

用于压力控制

减压阀型插件(a_A＝1∶1或1∶1.1)

用于减压控制

表2　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

公称通径/mm

16

25

32

40

50

63

80

100

125

160

流量

/L·mn^-1

△p＜0.5 MPa

△p＜0.1 MPa

160

80

400

200

600

300

1000

500

1500

750

2000

1000

4000

2000

7000

3500

10000

5000

16000

8000

最高工作压力/MPa

31.5

介质

名称

矿物油，水-乙二醇等

温度/℃

-20～70

粘度范围/mm²·s^-1

5～380  推荐13～54

过滤精度/μm

25

生产厂

上海海岳液压机电公司

表3　　　　　　　　　　　　　　　　　　　　　　　　　　控制盖板图形符号

D₁

D₂

D₃

D₄

D₅

基本型用于方向控制

内装液动先导阀，用于液动方向控制

内装梭阀，用于选择控制压力，方向控制

内装两单向阀，用于选择压力、方向控制

带阀芯升程限位装置，用于方向、节流控制

D₆

D₇

D₈

F₁

F₂

内装三单向阀，用于选择控制压力、方向控制

内装梭阀，用以构成液控单向阀功能

内装梭阀，具有电磁阀安装面，用于电磁液控单向阀功能

带电磁换向阀安装面，用于方向控制

带电磁换向阀安装面及阀芯升程限位装置，用于方向及节流控制

F₄

F₅

F₆

F₇

Q₂

带电磁阀安装面，内装梭阀，用于方向控制，带控制压力选择

带电磁阀安装面，用于方向控制

带电磁阀安装面及阀芯升程限位装置，用于方向及节流控制

带电磁阀安装面及内装梭阀，用于方向控制，带压力选择

带球式电磁阀安装面，用于方向控制

Q₃

Q₄

Y₁

Y₂

Y₃

带球式电磁阀安装面及内装梭阀，用于方向控制，带压力选择

带球式电磁阀安装面及阀芯升程限位装置

带先导调压组件、用于压力控制

带先导调压组件及电磁阀安装面，用于压力控制

带先导调压组件及电磁阀安装面，用于压力控制

Y₅

Y₆

Y₇

J₁

J₂

带嵌入式进油单向阀的压力控制盖板，用于压力、方向复合控制用

带嵌入式出油单向阀的压力控制盖板，用于方向、压力复合控制

在Y5基础上增加电磁阀安装面，用于压力、方向复合控制

带先导流量稳定器的压力控制盖板，用作减压阀

带电磁阀安装面及先导流量稳定器，作减压阀用
