方向控制二通插装阀

方向控制二通插装阀

二通插装阀包括LC型插装件和LFA型控制盖板，连接尺寸符合DIN24342、GB/T2877、ISO/DP7368。

L系列插装阀包括方向控制和压力控制两种，压力控制插装阀又有溢流、减压、顺序等功能。

方向控制二通插装阀

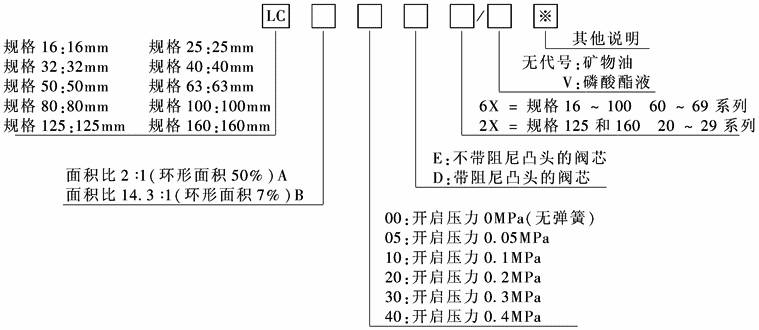

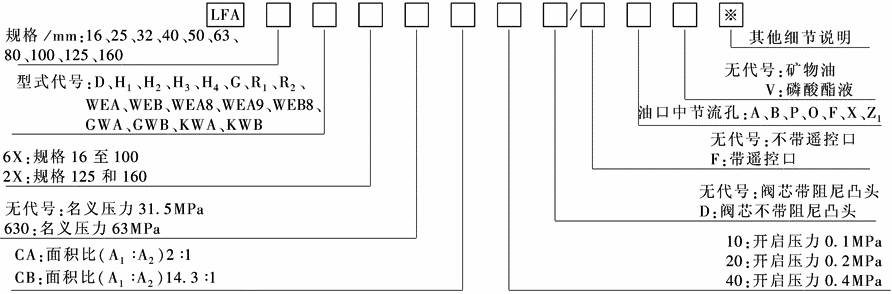

1) 型号意义

LC型插装件

LFA型控制盖板

2) 技术特性

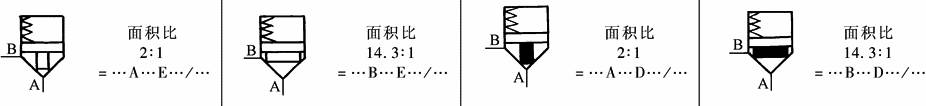

图1  面积比及阀芯阻尼

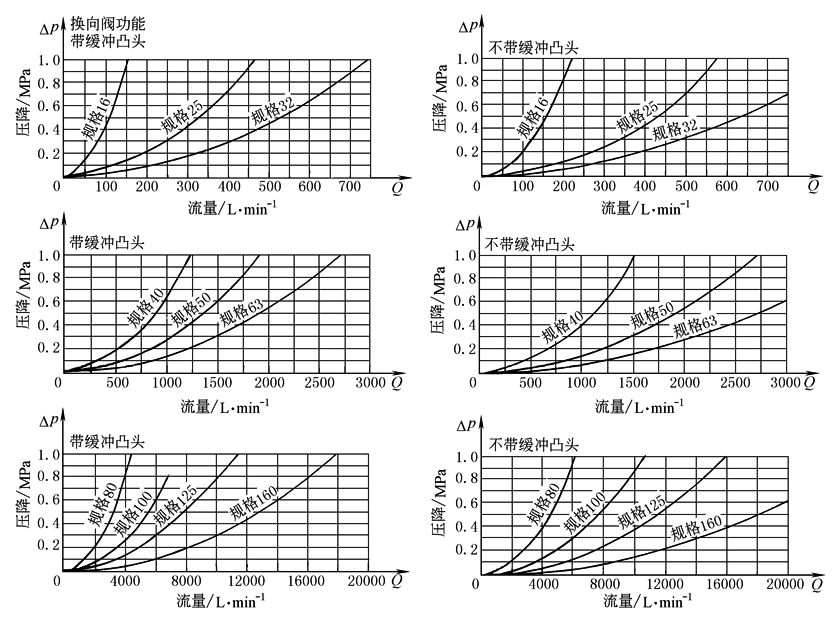

图2  流量特性曲线(在υ＝41×10-6m2/s和t＝50℃下测得)



表1　　　　　　　　　　　　　　　　　　　　　　　方向控制二通插装阀技术规格

公称通径/mm

16

25

32

40

50

63

80

100

125

160

流量/L·mn-1

(△p＝0.5 MPa)

不带阻尼凸头

160

420

620

1200

1750

2300

4500

7500

11600

18000

带阻尼凸头

120

330

530

900

1400

1950

3200

5500

8000

12800

工作压力(max)/MPa

在油口A，B，X，Z1，Z2

42.0(不带安装的换向阀)

31.5/42.0安装换向滑阀/换向座阀的Pmax

在油口Y工作压力/MPa

与所安装阀的回油压力相同

工作介质

矿物油、磷酸酯液

油温范围/℃

-30～80

黏度范围/m2·s-1

(2.8～380)×10-6

过滤精度/μm

25

注：生产厂为北京华德液压集团液压阀分公司。



LFA…D…/F…

带遥控口的控制盖板

规格16～160

LFA…H2…/F…

带行程限制器遥控口的控制盖板

规格16～160

LFA…G…/…

带内装梭阀的控制盖板

规格16～100

LFA…R…/…

带内装液动先导阀(换向座阀)的控制盖板

规格25～100

LFA…WEA…/…

用于安装换向滑阀或座阀的控制盖板

规格16～100

LFA…WEA8-60/…

用于安装换向滑阀或座阀，带操纵第二阀控制油口的控制盖板

规格16～63

LFA…WEA9-60/…

用于安装换向滑阀作单向阀回路的控制盖板

规格16～63

LFA…GWA…/…

用于安装换向滑阀或座阀，带内装梭阀的控制盖板

规格16～100

LFA…KWA…/…

用于安装换向滑阀或座阀，带内装梭阀作单向阀回路的控制盖板

规格16～100

LFA…E60/…DQ.G24F

带闭合位置电监测的控制盖板，包括插装件

规格16～100

LFA…EH2-60/…DQ.G24F

带闭合位置电监测和行程限制器的控制盖板，包括插装件

规格16～100

LFA…EWA60/…DQOG24…

带闭合位置电监测，用于安装换向滑阀的控制盖板

规格16～63

图3  LFA型控制盖板图形符号(基本符号)

3) 外形尺寸(见表2～表9)

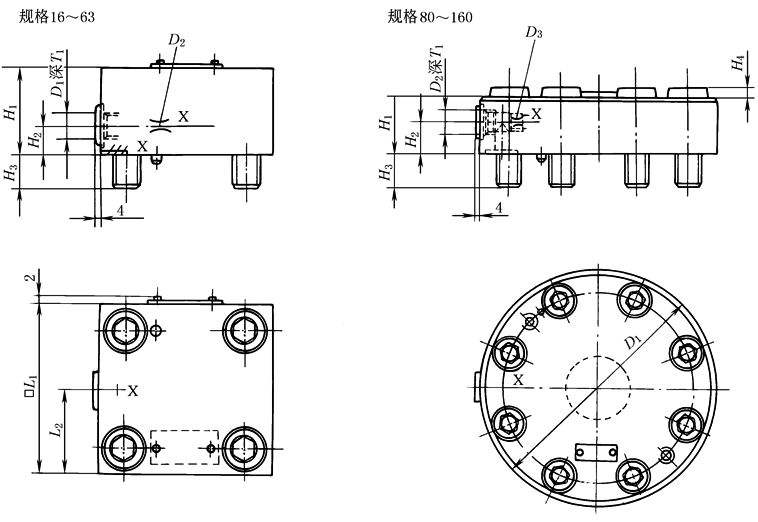

带或不带遥控口的控制盖板(…D…或D/F型)

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

125

160

D1

1/8″BSP

1/4″BSP

1/4″BSP

1/2″BSP

1/2″BSP

3/4″BSP

250

300

380

480

D2

M6

M6

M6

M8×1

M8×1

G3/8

3/4″BSP

1″BSP

1¼″BSP

1¼″BSP

H1

35

40

50

60

68

82

70

75

105

147

H2

12

16

16

30

32

40

35

40

50

70

H3

15

24

29

32

34

50

45

45

61

74

L1

65

85

100

125

140

180

—

—

—

—

L2

32.5

42.5

50

75

80

90

—

—

—

—

T1

8

12

12

14

14

16

16

18

20

20

D3/in

—

—

—

—

—

—

3/8

1/2

1

1

H4

—

—

—

—

—

—

10

11

31

42

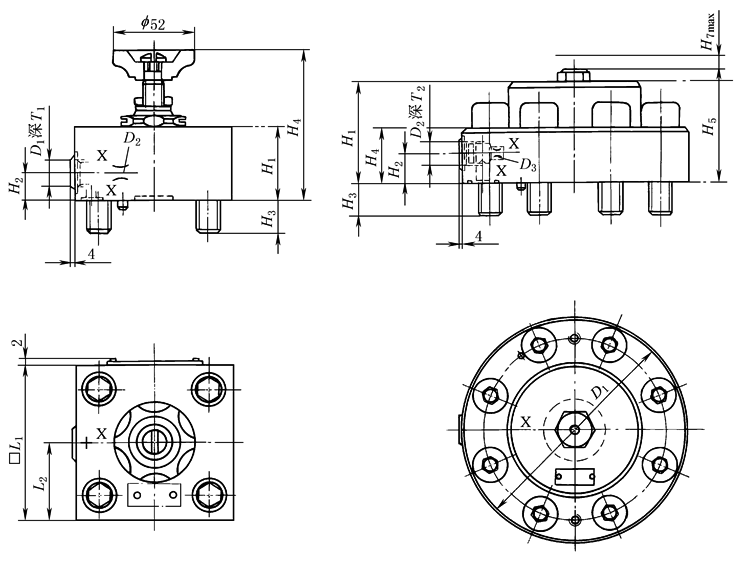

带行程限制器和遥控口的盖板(…H…型)

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

125

160

D1

1/8″BSP

¼″BSP

¼″BSP

½″BSP

½″BSP

¾″BSP

250

300

380

480

D2

M6

M6

M6

M8×1

M8×1

3/8″BSP

¾″BSP

1″BSP

1¼″BSP

1¼″BSP

D3

—

—

—

—

—

—

3/8″BSP

½″BSP

1″BSP

1″BSP

H1

35

40

50

80(60)

98

112

114

132

170

225

H2

12

16

16

32(22)

32

40

35(24)

40(35)

50

70

H3

15

24

28

32

34

50

45

45

61

74

H4

85

92

109

136

—

—

76

76

100

147

H5

—

—

—

—

—

—

137

157

195

340

□L1

65

85

100

125

140

180

—

—

—

—

L2

32.5

42.5

50

72(62.5)

80

90

—

—

—

—

T1

8

12

12

14

14

16

16

18

20

20

注：(    )中数值仅对H3、H4型有效。

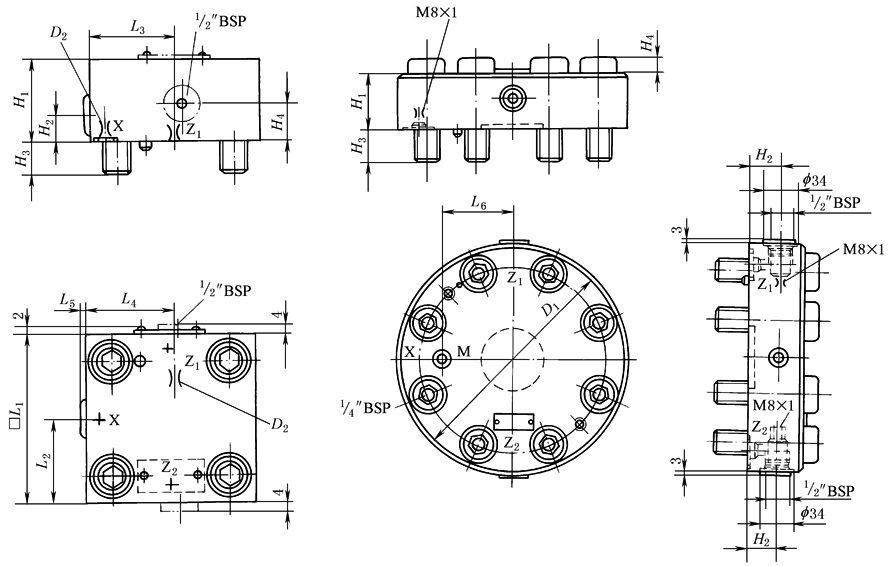

带内装换向座阀的盖板(…G/…型)

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

D1

f 1.2

f 1.5

f 2.0

M6

M8×1

M8×1

250

300

D2

f 1.2

f 1.5

f 2.0

M6

M8×1

M8×1

—

—

H1

35

40

50

60

68

82

80

75

H2

17

17

21.5

30

32

40

45

40

H3

15

24

28

32

34

50

45

58

H4

—

—

—

—

32

40

4

18

□L1

65

85

100

125

140

180

—

—

L2

36.5

45.5

50

62.5

74

90

—

—

L3

—

—

—

—

72

79

—

—

L4

—

—

—

—

72

90

—

—

L5

2.5

2

—

—

4

2

—

—

L6

—

—

—

—

—

—

73

95

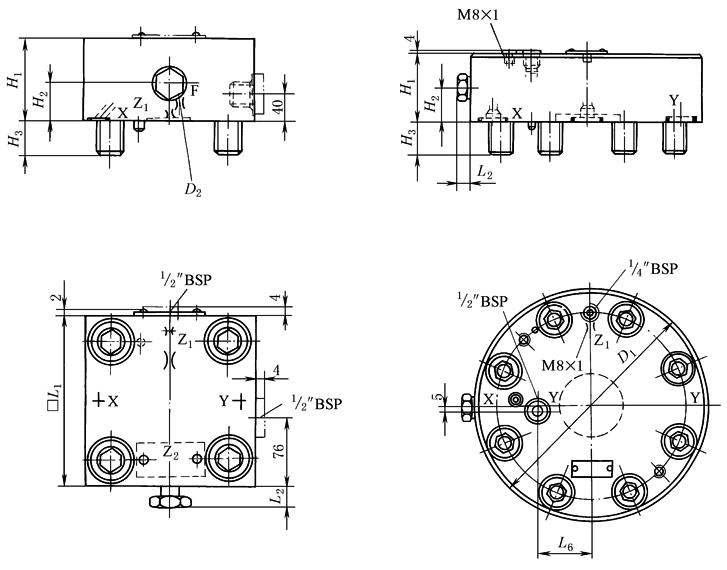

带内装换向座阀的盖板(…R…或…R2…型)

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

25

32

40

50

63

80

100

D1

M6

M6

M8×1

M8×1

M8×1

250

300

D2

M6

M6

M8×1

M8×1

M8×1

—

—

H1

40

50

60

68

87

80

90

H2

17

22

33

32

40

40

45

H3

24

28

32

34

50

45

58

□L1

85

100

125

140

180

—

—

L2

(R)

2

1

25

24

18.5

21

17

(R2-)

18.5

17.5

25

24

18.5

L6

—

—

—

—

—

51

72



表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

H1

40

40

50

60

68

82

80

90

H2

—

—

—

30

32

40

30

40

H3

15

24

28

32

34

50

45

45

L1

65

85

100

125

140

180

—

—

L2

80

85

100

125

140

180

—

—

L3

—

—

—

72

80

101

6

6

L4

—

—

—

53

60

79

23

23

L5

17

27

34.5

47

54.5

74.5

—

—

L6

7

22.5

30

43.5

51

71

—

—

D1

—

—

—

—

—

—

f 250

f 300

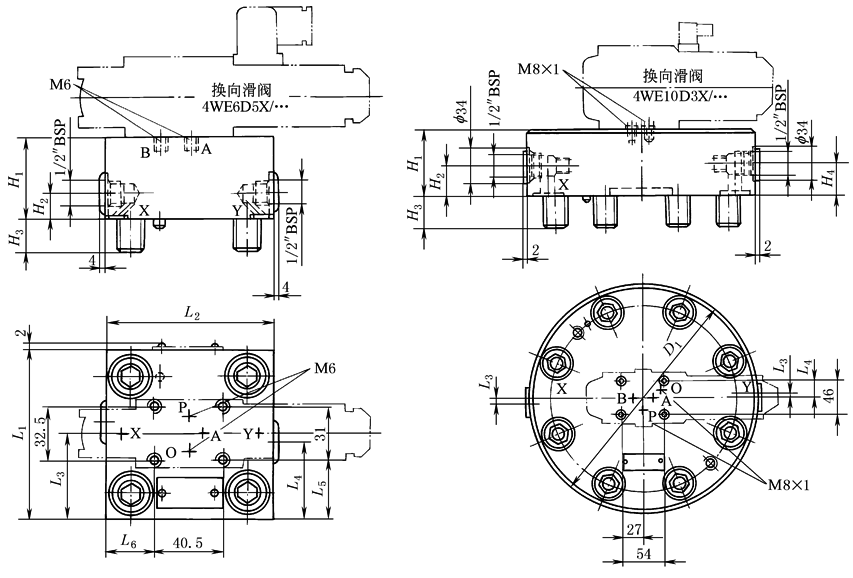

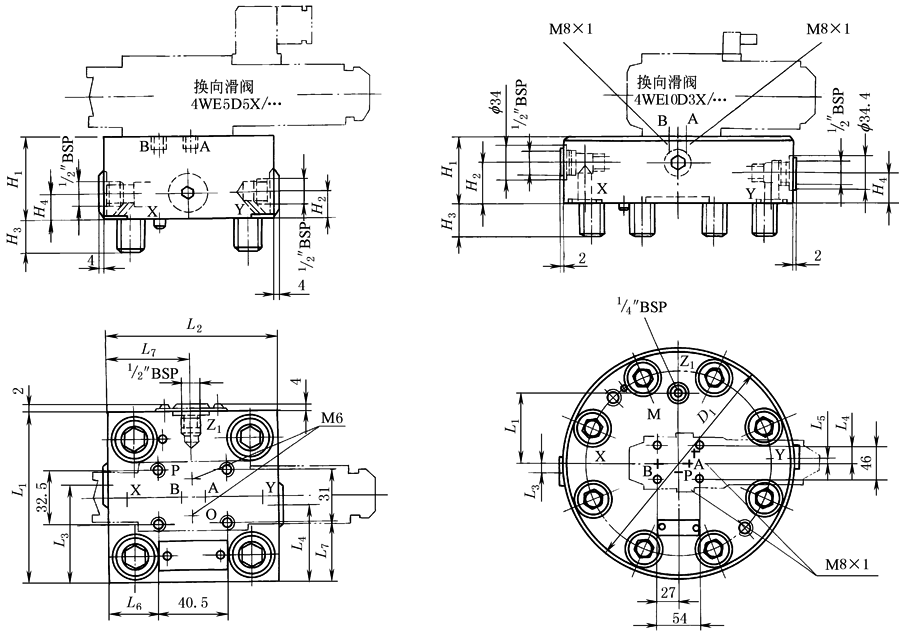

承装叠加式滑阀或座阀式换向阀的盖板

表7　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

……型规格

……型规格

16

25

32

40

50

63

16

25

32

40

50

63

H1

40

40

50

60

68

82

65

40

50

60

68

82

H2

—

—

—

30

32

40

—

—

—

30

32

40

H3

15

24

28

32

34

50

15

24

28

32

34

50

H4

—

—

—

30

32

60

—

—

—

30

32

60

L1

65

85

100

125

140

180

65

85

100

125

140

180

L2

80

85

100

125

140

180

80

85

100

125

140

180

L3

—

—

—

53

60

79

—

—

—

53

60

79

L4

17

27

34.5

47

54.5

74.5

17

27

34.5

47

54.5

74.5

L5

7

22.5

30

43.5

51

71

7

22.5

30

43.5

51

71

L6

—

—

—

62.5

70

90

—

—

—

72

80

101

L7

—

—

—

72

80

101

—

—

—

—

—

—

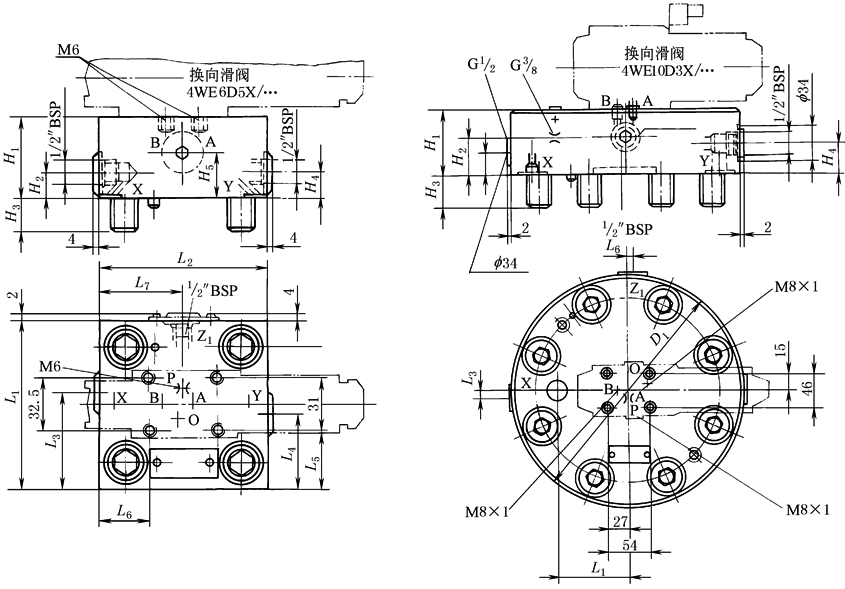

表8　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

H1

40

40

50

60

68

82

—

—

H2

—

—

—

30

32

40

80

100

H3

15

24

28

32

34[]50

26

40



H4

17

17

21.5

30

32

42

45

52.5

L1

65

85

100

125

140

180

26

55

L2

80

85

100

125

140

180

74

96.5

L3

36.5

45.5

50

62.5

72

90

—

—

L4

—

—

—

53

60

79

9.5

13

L5

—

—

—

62.5

70

90

29

28

L6

7

22.5

30

43.5

51

71

10.5

13

L7

17

27

34.5

47

54.5

74.5

—

—

D1

—

—

—

—

—

—

f 250

f 300



表9　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

尺寸

规          格

16

25

32

40

50

63

80

100

H1

40

40

50

60

68

82

100

110

H2

17

17

21.5

30

32

42

19.5

27

H3

15

24

28

32

34

50

45

52.5

H4

—

—

—

30

32

42

60

70

H5

—

—

—

30

50

60

52

62

L1

65

85

100

125

140

180

55

62

L2

80

85

100

125

140

180

—

—

L3

36.5

45.5

50

62.5

70

90

6.5

5

L4

—

—

—

53

60

79

—

—

L5

17

27

34.5

47

54.5

74.5

—

—

L6

7

22.5

30

43.5

51

71

6.5

5

L7

—

—

—

62.5

70

90

—

—

D1

—

—

—

—

—

—

f 250

f 300
