2JM系列液压马达

2JM系列是在1JM型马达基础上发展起来的，采用了分体组装可调式结构——曲轴的偏心量可调，使液压马达具有两种预定的排量值(即两种转速值)。当采用手动控制变量时，马达在载荷运转下，用2 s左右的时间，进行两种排量的变换；采用恒压自动控制变量时，马达能有效地实现恒功率调速；若排量为零时，马达可作为自由轮使用。该系列液压马达适用于行走机械、牵引绞车､搅拌装置、恒张力装置、钻孔设备等液压系统中

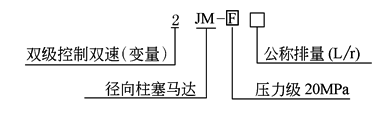

型号意义：

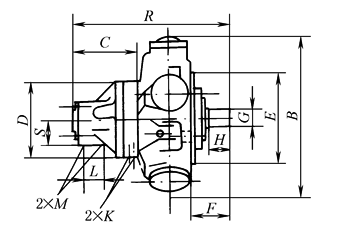

技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　mm

型     号

2JM-F1.6

2JM-F3.2

2JM-F4.0

公称排量(大排量/小排量)/L·r^-1

1.61/0.5

3.2/1.0

4.0/1.25

理论排量(大排量/小排量)/L·r^-1

1.608/0.536

3.14/0.98

4.396/1.373

额定压力/MPa

20.0

20.0

20.0

最高压力/MPa

25.0

25.0

25.0

额定转速/r·min^-1

200/600

125/400

100/320

额定转矩/N·m

4680/1560

9150/2860

12810/4000

最大转矩/N·m

5850/1950

11440/3575

16010/5000

额定功率/kW

96

117.5

131.5

速  比

1︰3

1︰3.2

1︰3.2

重  量/kg

166

295

435

型   号

尺     寸/mm

连接法兰

R

B

C

D

E

F

G

H

K

L

M

S

d

f

2JM-F1.6

570

520

233

250

330

173

75

120

M12×1

60

M33×1.5

116

5×f 21

360

2JM-F3.2

680

664

275

260

380

185

85

140

M12×1

52

M36×1.5

118

5×f 21

420

2JM-F4.0

700

700

278

310

450

190

90

150

M12×1

70

M36×1.5

140

5×f 21

500

轴伸平键尺寸

型     号

平键b×h

2JM-F1.6

20×110

2JM-F3.2

24×125

2JM-F4.0

24×140
