恒流齿轮泵

(1) FLCB-D500/※※单稳分流泵

该系列泵属于液压动力转向系统和液压操纵控制系统的混合动力泵，既能满足液压动力转向系统恒流输出的特殊要求，又能满足操纵控制作业动力的要求，是行走机械及车辆采用静液压动力转向或液压助力转向的配套产品

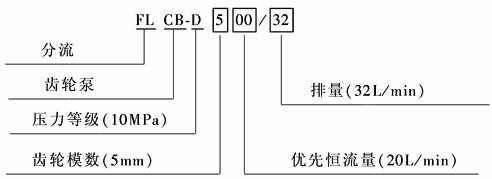

型号意义：

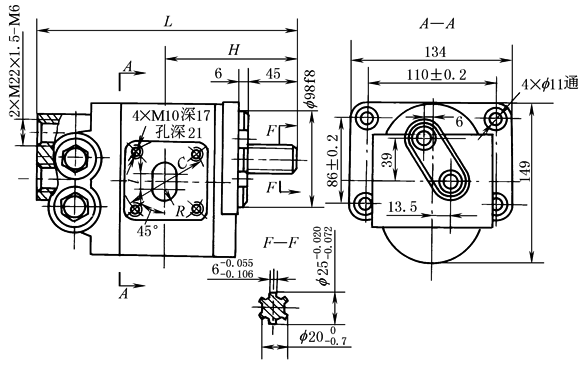

表1　　　　　　　　　　　　　　　　　　　　　　　　技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

型  号

公称排量

/mL·r^-1

优先恒流量

/L·min^-1

额定压力

/MPa

最高压力

/MPa

额定转速

/r·min^-1

最高转速

/r·min^-1

L

H

C

l

R

FLCB-D500/25

25

12～20

10

12.5

2000

2500

224.5

61.5

65

0

12.5

FLCB-D500/32

32

12～20

10

12.5

2000

2500

231

64

65

0

12.5

FLCB-D500/40

40

20～40

10

12.5

2000

2500

241

72.5

76

5

15

FLCB-D500/50

50

20～40

10

12.5

2000

2500

250

77

76

5

15

FLCB-D500/63

63

20～40

10

12.5

2000

2500

259

82

76

5

15

注：1.优先输出流量可以由12L/min至40L/min选择。

2.压力可以从5MPa至16MPa调节。

3.流量变化率δ在±15%内。

(2) CBW/F_B-E3恒流齿轮泵

CBW/F_B-E3系列恒流齿轮油泵由一齿轮油泵及一恒流阀组合而成，为液压系统提供一恒定流量，主要用于液压转向系统，有多种稳流流量可供用户选择，广泛应用于叉车、装载机、挖掘机、起重机、压路机等工程机械及矿山、轻工、环卫、农机等行业

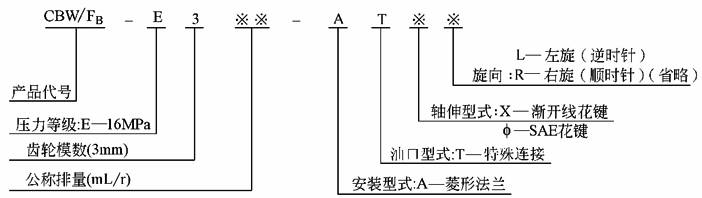

型号意义：

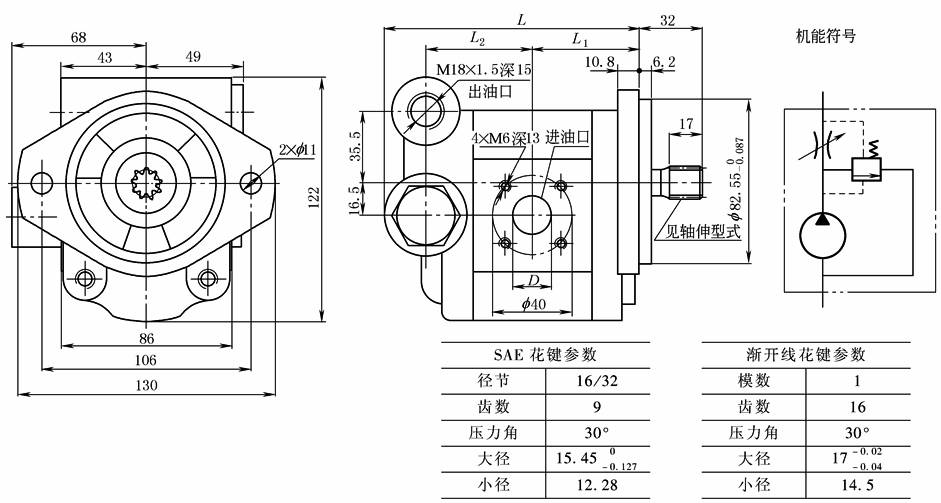

表2　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

型   号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

恒定流量

A/L·min^-1

D

L₁

L₂

L

质量

/kg

额定

最高

最低

额定

最高

CBW/F_B-E306-AT※※

6

16

20

1350

2000

2500

6.7～8.6

14

50.5

50.5

122

4.3

CBW/F_B-E308-AT※※

8

9～11.5

52.25

52.25

125.5

4.4

CBW/F_B-E310-AT※※

10

11.7～15

18

53.5

53.5

128

4.5

CBW/F_B-E314-AT※※

14

16.2～20.7

56.5

56.5

134

4.7

CBW/F_B-E316-AT※※

16

18.9～24.2

20

58.5

58.5

138

4.8

CBW/F_B-E320-AT※※

20

23.4～29.9

62

62

145

5
