P7600、P5100、P3100、P197、P257型高压齿轮泵(马达)

该系列泵(马达)属高压齿轮泵(马达)，产品采用了先进的压力平衡结构和经过特殊表面处理的侧板结构，耐压抗磨性强，采用专门设计的特殊油泵轴承，更适合重载冲击等苛刻条件，具有体积小、噪声低、压力高、排量大、性能好、寿命长等特点。各种规格的单泵(马达)可组成双泵(马达)、多联泵(马达)，并提供泵阀一体的复合泵，广泛应用于各种工程机械、装载机、推土机、压路机、挖掘机、起重机等

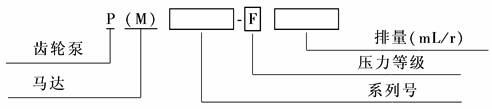

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

系 列

型   号

排 量

/mL·r^-1

齿 宽

/in

压 力/MPa

工作转速

/r·min^-1

输入功率

/kW

重量

/kg

额 定

最 高

7600

P7600-F63

63

1

23

28

2400

69.36

31.6

P7600-F80

80

1¹/4

86

32.6

P7600-F100

100

1¹/2

109.9

33.4

P7600-F112

112

1³/4

123.2

34.8

P7600-F125

125

2

141

36.1

P7600-F140

140

2¹/8

154

36.8

P7600-F150

150

2¹/4

160

37.4

P7600-F160

160

2¹/2

176

38.7

P7600-F180

180

2³/4

198

39.6

P7600-F200

200

3

220

40.5

5100

P5100-F20

20

1/2

22.5

14.5

P5100-F32

32

3/4

36

16.1

P5100-F40

40

1

44

17.6

P5100-F50

50

1¹/4

55

19.6

P5100-F63

63

1¹/2

69.4

20.2

P5100-F80

80

2

86

21.6

P5100-F90

90

2¹/4

99

22.4

P5100-F100

100

2¹/2

109.9

23.3

3100

P3100-F15

15

1/2

16.5

13.1

P3100-F20

20

3/4

22

13.7

P3100-F32

32

1

35.2

14.3

P3100-F40

40

1¹/4

44

14.9

P3100-F50

50

1¹/2

55

15.5

P3100-F55

55

1³/4

62

15.95

P3100-F63

63

2

69.4

16.4

197

P197-G15

15

1/2

28

23.1

13.1

P197-G20

20

3/4

32.9

13.7

P197-G32

32

1

46.3

14.3

P197-G40

40

1¹/4

55.6

14.9

P197-G50

50

1¹/2

65.9

15.5

P197-G63

63

2

88.8

16.4

257

P257-H20

20

1/2

31.5

35.2

15.6

P257-H32

32

3/4

49

16.8

P257-H40

40

1

68.4

17.6

P257-H50

50

1¹/4

82

19.6

P257-H63

63

1¹/2

98.25

20.2

P257-H80

80

2

119.9

21.6

P257-H90

90

2¹/4

127.5

22.4

P257-H100

100

2¹/2

134.3

23.3

注：lin＝25.4mm，下同。

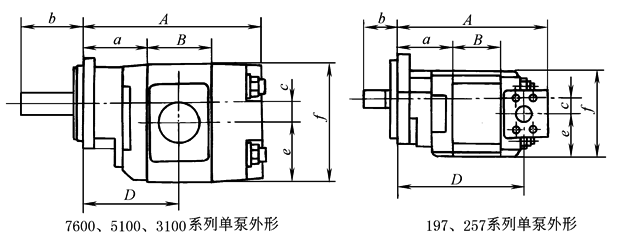

表2　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型   号

a

A

B

b

c

e

f

D

型   号

a

A

B

b

c

e

f

D

P7600

F63

95.25

196.85

50.80

56

31.75

101.6

203.2

120.65

P3100

F32

74.68

163.58

44.4

42

22.35

70.61

139.7

96.7

F80

203.2

57.15

123.83

F40

169.93

50.75

99.88

F100

209.55

63.50

127

F50

176.28

57.1

103.05

F112

215.9

69.85

130.18

F63

188.98

69.8

109.4

F125

222.25

76.20

133.35

P197

G15

74.68

164.34

25.4

42

22.35

71.88

143.76

133.35

F140

225.43

79.38

134.94

G20

170.69

31.75

139.7

F150

228.6

82.55

136.53

G32

177.04

38.1

146.05

F160

234.95

88.90

139.7

G40

183.39

44.45

152.4

F180

241.3

95.25

142.88

G50

189.39

50.8

158.75

F200

247.65

101.60

146.05

G63

202.44

63.5

171.45

P5100

F40

85.85

174.7

44.40

56

25.4

79.25

158.75

108.05

P257

H20

88.7

190.3

25.4

56

25.4

72.18

144.37

152.15

F50

181.05

50.75

111.23

H32

196.65

31.75

158.5

F63

187.4

57.10

114.4

H40

203

38.1

164.85

F80

200.1

69.80

120.75

H50

209.35

44.45

171.2

F90

206.45

76.15

123.93

H63

215.7

50.8

177.55

F100

212.8

82.50

127.1

H80

228.4

63.5

190.25

P3100

F15

74.68

150.88

31.70

42

22.35

70.61

139.7

90.35

H90

234.75

69.85

196.6

F20

157.23

38.05

93.53

H100

241.1

76.2

202.95

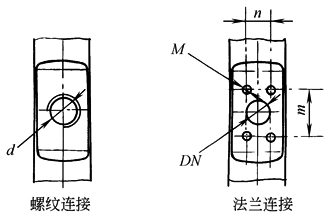

DN

m+0.1

n+0.1

M

d(NPT)

/in

13

38.1

17.5

M8

1/2

19

47.6

22.3

M10

3/4

25

52.4

26.2

M10

1

32

58.7

30.2

M10

1¹/4

38

69.9

35.7

M12

1¹/2

51

77.8

42.92

M12

2

64

88.9

50.8

M12

2¹/2

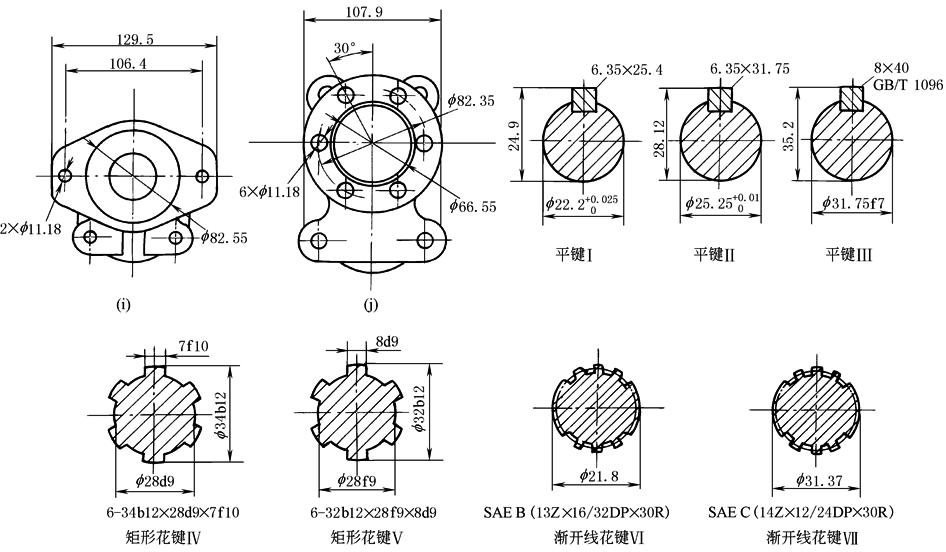

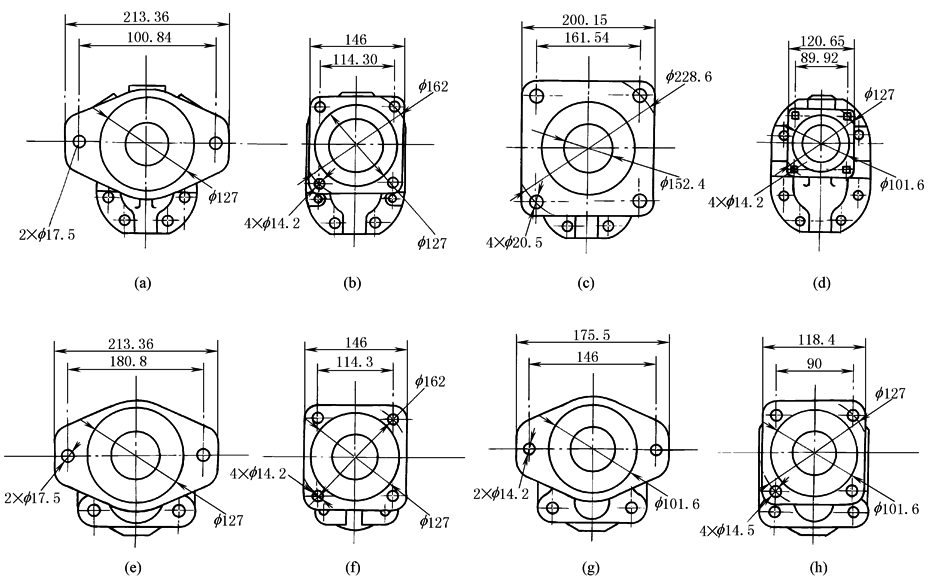

前盖及轴伸型式（根据用户需要选定）

系列

7600

5100

3100

197

257

前盖型式

a、b、c、d

e、f、g、h

f、g、h、i、j

e、f、g、h

e、f、g、h

轴伸型式

Ⅲ、Ⅳ、Ⅴ、Ⅶ

Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ

Ⅰ、Ⅱ、Ⅴ、Ⅵ

Ⅰ、Ⅱ、Ⅵ、Ⅶ

Ⅰ、Ⅱ、Ⅳ、Ⅶ
