三联齿轮泵

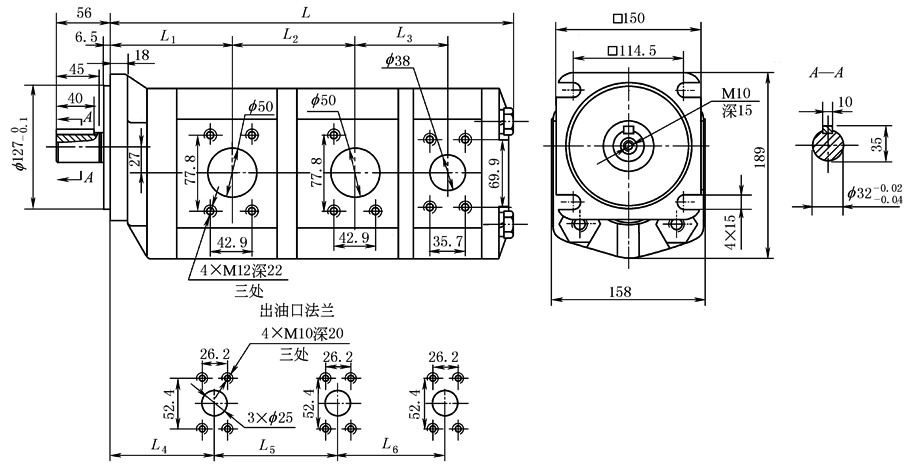

(1)CBKP、CBPa、CBP型三联齿轮泵

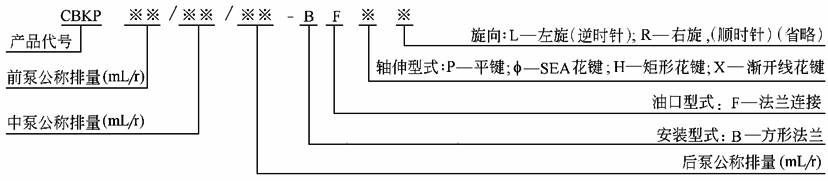

型号意义：

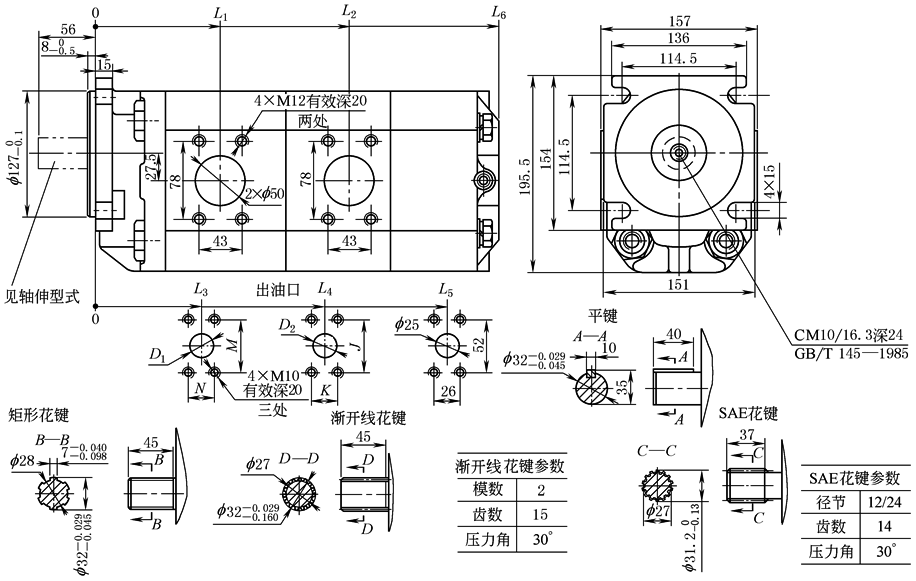

表1　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

CBKP型(两 进 油 口)

型号

公称排量

/mL·r^-1

压力

/MPa

转速

/r·min^-1

容积效

率/%

进油口

出油口

L₆

质量

/kg

额

定

最

高

最

低

额

定

最

高

L₁

L₂

L₃

L₄

L₅

D₁

M×

N

D₂

J×

K

СВКР50/50/40-BF※※

50/50/40

20

25

500

2000

2500

≥90

119

239.5

100

220.5

345

f 25

52×

26

f 25

52×

26

404.5

32.7

СВКР63/40/32-BF※※

63/40/32

125

241

106

224

346

401.5

32.3

СВКР63/50/32-BF※※

63/50/32

245

226

350.5

406.5

33

СВКР63/63/32-BF※※

63/63/32

251

232

356

412

34

СВКР63/63/40-BF※※

63/63/40

415.5

34.5

СВКР80/50/32-BF※※

80/50/32

128

254

110

235

359.5

f 32

60×

30

415.5

34.5

СВКР80/50/50-BF※※

80/50/50

424

34.9

СВКР80/63/32-BF※※

80/63/32

260

241

365

421

35.1

СВКР80/63/40-BF※※

80/63/40

424.5

35.8

СВКР80/80/32-BF※※

80/80/32

263

245

374

f 32

60×

30

430

37.2

СВКР80/80/40-BF※※

80/80/40

433.5

37.7

СВКР100/63/40-BF※※

100/63/40

269

120

250

f 25

52×

26

434.5

37.4

СВКР100/63/50-BF※※

100/63/50

439.5

38.2

СВКР100/80/32-BF※※

100/80/32

272

254

383

f 32

60×

30

440

38.5

СВКР100/80/40-BF※※

100/80/40

443.5

39

СВКР100/80/63-BF※※

100/80/63

454

41.5

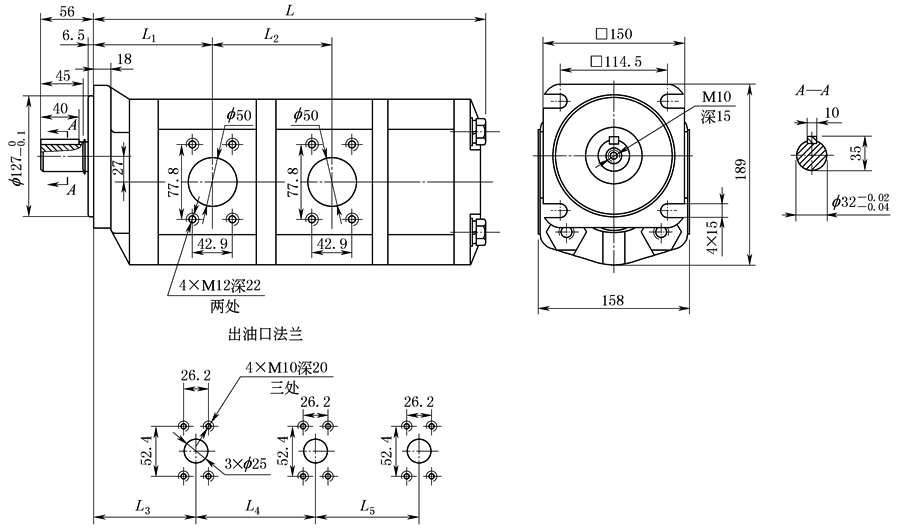

CBPa型(两 进 油 口)

型号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效率

/%

L₁

L₂

L₃

L₄

L₅

L

质量

/kg

额定

最高

最低

额定

最高

CBPa50/50/40/-BFP※

50/50/40

20

25

600

2000

2500

≥92

114

118

103

116

108

404

31.3

CBPa50/50/50/-BFP※

50/50/50

112

410

32

CBPa63/40/32/-BFP※

63/40/32

125

111

108

119

107

402

31

CBPa63/40/40/-BFP※

63/40/40

102

406

32

CBPa63/50/32/-BFP※

63/50/32

≥93

115

113

408

32.1

CBPa63/50/40/-BFP※

63/50/40

108

412

32

CBPa63/50/50/-BFP※

63/50/50

112

418

32.5

CBPa63/63/32/-BFP※

63/63/32

126

121

110

416

32.3

CBPa63/63/40/-BFP※

63/63/40

114

420

32.7

CBPa63/63/50/-BFP※

63/63/50

118

426

33.2

CBP型(三 进 油 口)

型   号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效率

/%

L₁

L₂

L₃

L₄

L₅

L₆

L

质量

/kg

额定

最高

最低

额定

最高

CBP50/50/40-BFP※

50/50/40

20

25

600

2000

2500

≥92

114

118

109

103

116

113

424

31.3

CBP50/50/50-BFP※

50/50/50

107

112

430

32

CBP63/40/32-BFP※

63/40/32

125

116

105

108

119

102

422

31

CBP63/40/40-BFP※

63/40/40

107

107

426

32

CBP63/50/32-BFP※

63/50/32

≥93

120

104

112

428

32.1

CBP63/50/40-BFP※

63/50/40

109

113

432

32

CBP63/50/50-BFP※

63/50/50

107

112

438

32.5

CBP63/63/32-BFP※

63/63/32

126

109

121

114

436

32.3

CBP63/63/40-BFP※

63/63/40

111

119

440

32.7

CBP63/63/50-BFP※

63/63/50

109

118

446

33.2

(2)CBTSL、CBWSL、CBWY型三联齿轮泵

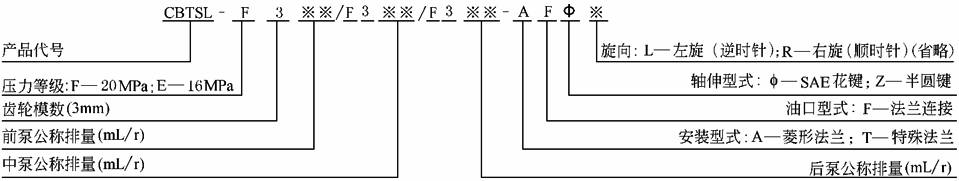

型号意义：

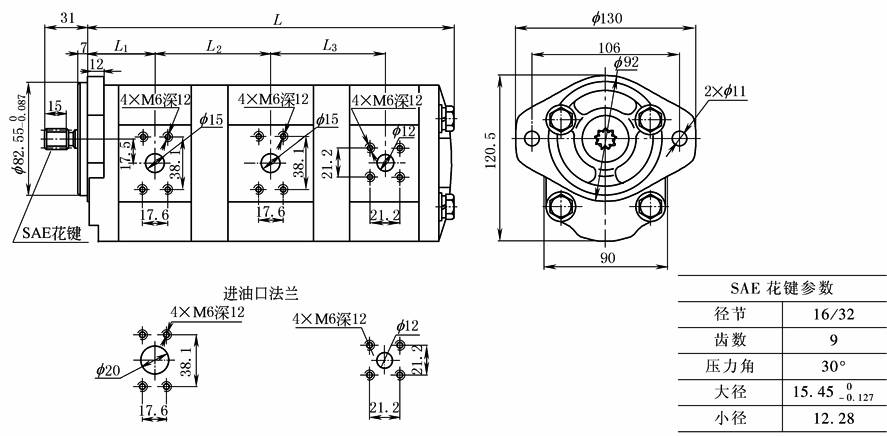

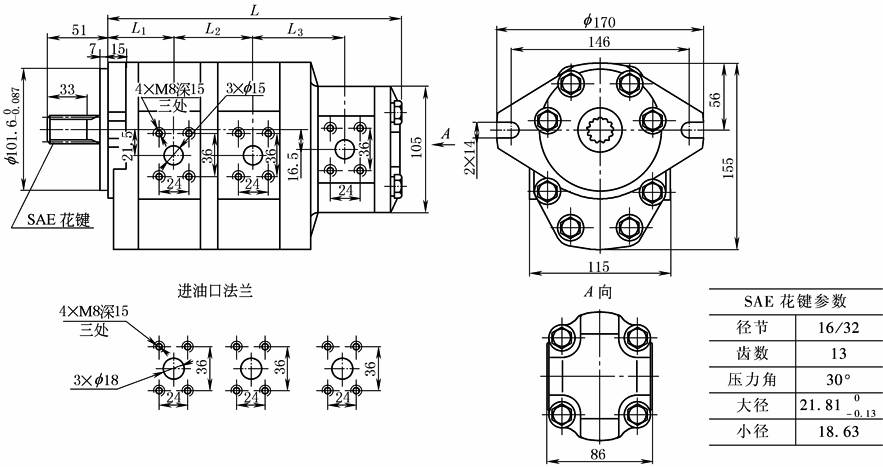

表2　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

CBTSL型

型   号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效率(前泵/

中泵/后泵)/%≥

L₁

L₂

L₃

L

质量

/kg

额定

最高

最低

额定

最高

CBTSL-F308/F308/F303-AFf※

8/8/3

20

25

800

2500

3000

90/90/85

48.75

77.5

72.25

246

6.8

CBTSL-F310/F310/F305-AFf※

10/10/5

90/90/90

50

78

74.25

253

7.3

CBWSL型

型   号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效

率/%

D₁

D₂

D₃

D₄

L₁

L₂

L₃

L

质量

/kg

额定

最高

最低

额定

最高

CBWSL-E320/E310/E306-TFZ※

20/10/6

16

20

800

2500

3000

≥90

20

18

16

14

58.5

94.5

77

281

7.1

CBWSL-E320/E308/E308-TFZ※

20/8/8

14

10

93.25

77.5

282

7.1

CBWSL-E320/E308/E306-TFZ※

20/8/6

75.75

278.5

7

CBWSL-E316/E316/E306-TFZ※

16/16/6

18

18

14

14

55

96

82

284

7.2

CBWSL-E316/E310/E310-TFZ※

16/10/10

91

80

280

7.1

CBWSL-E316/E310/E306-TFZ※

16/10/6

77

274

6.9

CBWSL-E310/E316/E308-TFZ※

10/16/8

50

91

83.75

277.5

7

CBWSL-E310/E316/E306-TFZ※

10/16/6

82

274

6.9

CBWY型

型   号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效率(前泵/

中泵/后泵)/%≥

L₁

L₂

L₃

L

质量

/kg

额定

最高

最低

额定

最高

CBWY-F409/F409/F304-AFf※

9/9/4

20

25

800

2500

3000

92/92/90

52

64

75.75

236.5

9.3

CBWY-F411/F411/F305-AFf※

11/11/5

54

64

77.25

242

9.6
