CBG型齿轮泵

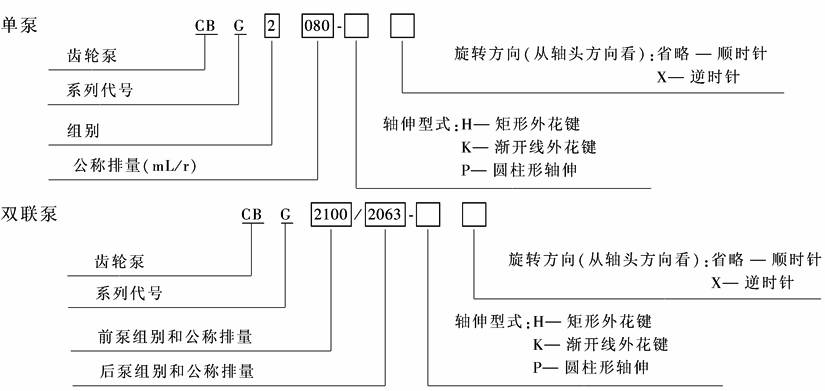

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型     号

公称排量

/mL·r^-1

压力/MPa

转速/r·min^-1

额定功率

/kW

容积效率

/%

总效率

/%

质量

/kg

额定

最高

额定

最高

CBGF1018

18

16

20

2000

3000

11.5

泵≥91

马达≥85

泵≥82

马达≥76

11.9

CBGF1025

25

15.9

12.9

CBGF1032

32

2500

20.4

13.8

CBGF1040

40

14

17.5

22.3

14.8

CBGF1050

50

12.5

16

24.9

16.1

CBG1016

16

16

20

3000

10.2

CBG1025

25

15.9

CBG1032

32

20.4

CBG1040

40

12.5

16

2500

19.9

CBG1050

50

10

12.5

19.9

CBG2040

40

16

20

29.5

21.5

CBG2050

50

32.3

22.5

CBG2063

63

40.7

23.2

CBG2080

CBG2080-A

80

51.6

24.9

CBG2100

100

12.5

16

50.4

35.5

CBG125

125

16

20

73.4

39.5

CBG3140

140

81.5

41

CBG160

CBG3160

CBG3160-A

160

93.6

42.5

CBG3180

180

12.5

16

83.4

44

CBG3200

200

93

45.5

注：CBG型双联泵中各个单泵的性能参数同上表。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　/mm

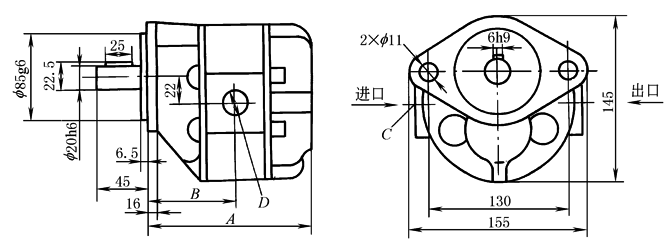

CBGF1型

说明：图示为顺时针旋转泵，逆时针旋转时进、出口位置与图示相反

型   号

A

B

C(进口)

D(出口)

CBGF1018

148.5

79

M22×1.5

M18×1.5

CBGF1025

155.5

82.5

M27×2

M22×1.5

CBGF1032

161.5

85.5

M33×2

M27×2

CBGF1040

168.5

89

CBGF1050

177.5

93.5

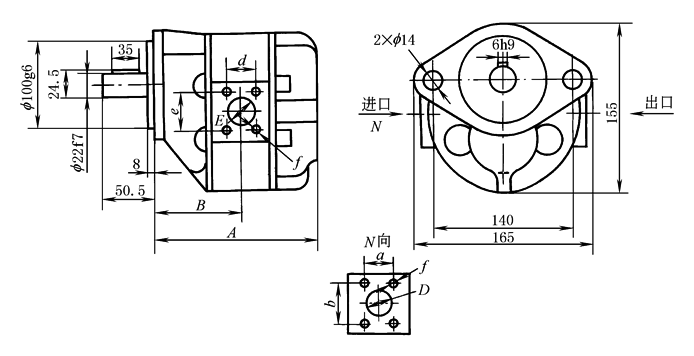

CBG1型

说明：图示为顺时针旋转泵，逆时针旋转时进、出口位置与图示相反

型   号

A

B

D

E

a

b

d

e

f

CBG1016

143.5

71

f18

f14

22

48

22

48

M8深22

CBG1025

152

75

f20

f16

CBG1032

158

78

f22

f18

26

52

M10深25

CBG1040

165

81.5

f24

f20

CBG1050

174

86

f28

f24

26

52

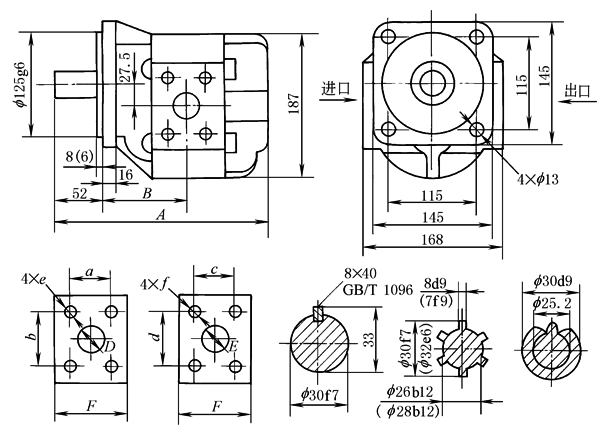

CBG2型

说明：1.轴伸花键有效长32(30)。渐开线花键参数：模数为2mm，齿数为14，压力角为30°

2.图示为顺时针旋转泵，逆时针旋转时进、出口位置与图示相反

3.图中括号内尺寸用于CBG2080-A(该泵旋向为逆时针)

型   号

A

B

D(进口)

E(出口)

F

a

b

c

d

e

f

CBG2040

231

95.5

f20

f20

55

22

48

22

48

M8深20

M8深20

CBG2050

236.5

98

f25

f20

60.5

26

52

22

48

M10深20

M8深20

CBG2063

244

102

f32

f25

68

30

60

26

52

M10深20

M10深20

CBG2080

CBG2080-A

253.5

107

f35

f32

77.5

36

70

30

60

M12深20

M10深20

CBG2100

265

112.5

f40

f32

89

36

70

30

60

M12深20

M10深20

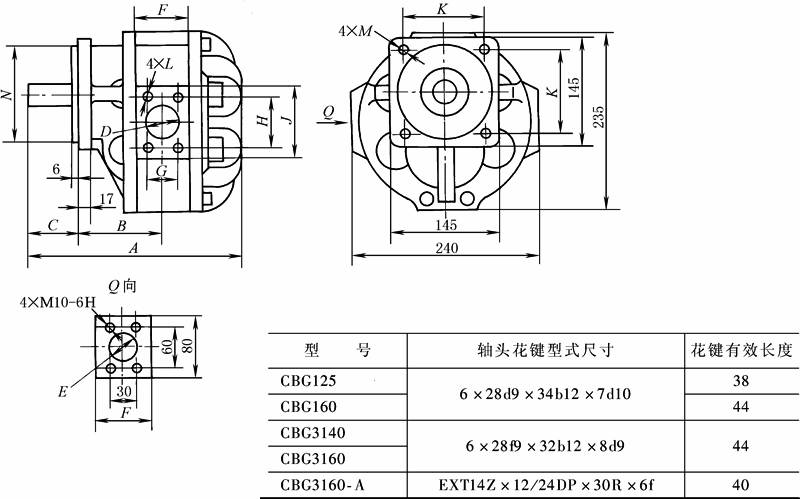

CBG3型

说明：图示为逆时针旋转泵，顺时针旋转时进、出口位置与图示相反

型   号

A

B

F

E

D

C

N

M

H

G

K

J

L

厦

门

型

CBG125

274

109

62

f32

f35

63

f125g6

f13.5

60

30

115

95

M10

CBG160

288

113

70

69

80

柳

州

型

CBG3140

279.5

112

68

f35

f38

62.5

70

36

95

M12

CBG3160

285.5

115

74

f44

CBG3160-A

278

114

56

f14.5

114.5

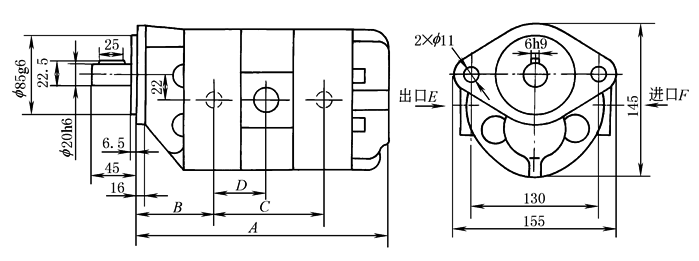

CBGF1  型  双  联  泵( 一 进 二 出 )

说明：图示为逆时针旋转双联泵，顺时针旋转双联泵进、出口位置与图示相反

型   号

A

B

C

D

E(出口)

F(进口)

前 泵

后 泵

CBGF1018/1018

274

80

124

62

M18×1.5

M18×1.5

M33×2

CBGF1025/1025

288

83.5

131

65.5

M22×1.5

M22×1.5

CBGF1032/1032

300

86.5

137

68.5

M27×2

M27×2

M42×2

CBGF1025/1018

281

82

127.5

65.5

M22×1.5

M18×1.5

M33×2

CBGF1032/1018

284

85

130.5

68.5

M27×2

CBGF1040/1018

291

88.5

134

72

CBGF1050/1018

300

93

138.5

76.5

M42×2

CBGF1032/1025

291

85

134

68.5

M22×1.5

M33×2

CBGF1040/1025

298

88.5

137.5

72

M42×2

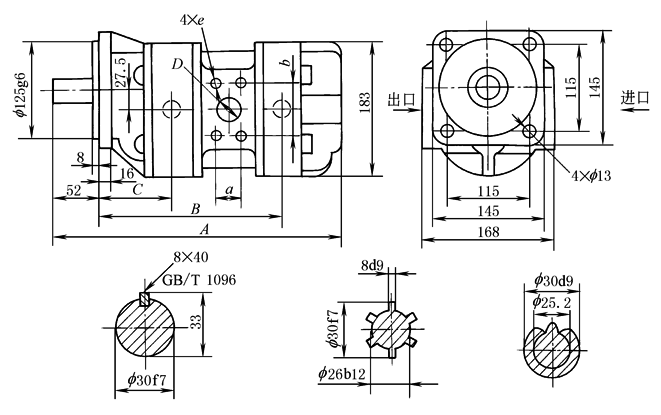

CBG2  型  双  联  泵  ( 一 进 两 出 )

说明：1.轴伸花键有效长32

2.图示为逆时针旋转双联泵，顺时针旋转双联泵进、出口位置与图示相反

3.两个出口和单泵出口尺寸相同

型   号

A

B

C

D

a

b

e

CBG2040/2040

372

236

96

f32

30

60

M10深17

CBG2050/2040

377

242

99

f32

30

60

M10深17

CBG2063/2040

384

249

103

f35

36

70

M12深20

CBG2080/2040

394

258

107.5

f40

36

70

M12深20

CBG2100/2040

406

270

113

f40

36

70

M12深20

CBG2050/2050

383

244

99

f35

36

70

M12深20

CBG2063/2050

390

252

103

f40

36

70

M12深20

CBG2080/2050

400

261

107.5

f40

36

70

M12深20

CBG2100/2050

411

273

113

f40

36

70

M12深20

CBG2063/2063

397

255

103

f40

36

70

M12深20

CBG2080/2063

407

265

107.5

f40

36

70

M12深20

CBG2100/2063

418

276

113

f50

45

80

M12深20

CBG2080/2080

416

269

107.5

f50

45

80

M12深20

CBG2100/2080

428

281

113

f50

45

80

M12深20

CBG2100/2100

439

287

113

f50

45

80

M12深20
