CB-F型齿轮泵

本系列外啮合齿轮泵采用铝合金压铸成型泵体,径向密封采用齿顶扫镗,轴向密封采用浮动压力平衡侧板,因而达到了高效率。该泵具有体积小、重量轻、效率高、性能好、工作可靠、价格低等特点,单向运转,旋向可根据用户需要提供。由于该泵具有上述特点,因此可广泛用于工作条件恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其他压力加工设备中

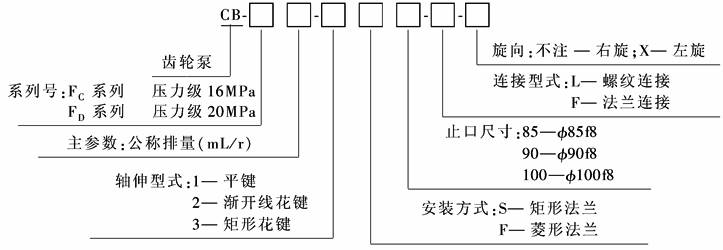

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型  号

理论排量

/mL·r^-1

压力/MPa

转速/r·min^-1

容积效率

/%

总效率

/%

驱动功率(额定工况下)/kW

质量

/kg

额 定

最 高

额 定

最 高

最 低

CB-F_C10

10.44

16

20

2000

2500(允许用户长期使用)

600

≥90

≥81

6.4

7.85

CB-F_C16

16.01

9.9

CB-F_C20

20.19

≥91

≥82

12.4

CB-F_C25

25.06

15.36

CB-F_C31.5

32.02

19.60

CB-F_C40

40.00

24.80

8.85

CB-F_D10

10.44

20

25

2000

3000(允许用户长期使用)

600

≥90

≥81

8.0

CB-F_D16

16.01

12.3

CB-F_D20

20.19

≥91

≥82

15.5

CB-F_D25

25.06

19.2

CB-F_D31.5

32.02

24.5

CB-F_D40

40.38

31

注：1.表中最高压力为峰值压力，每次持续时间不得超过3min。

2.容积效率、总效率为油温50℃±5℃额定工况时的数值。

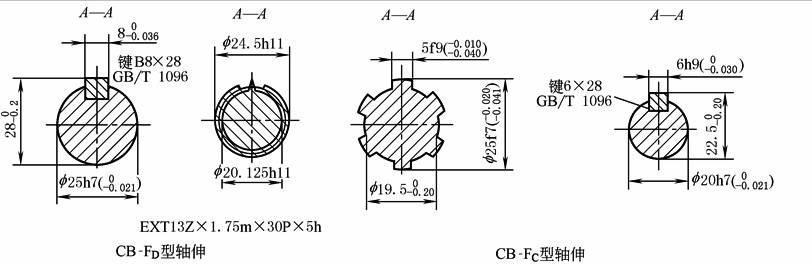

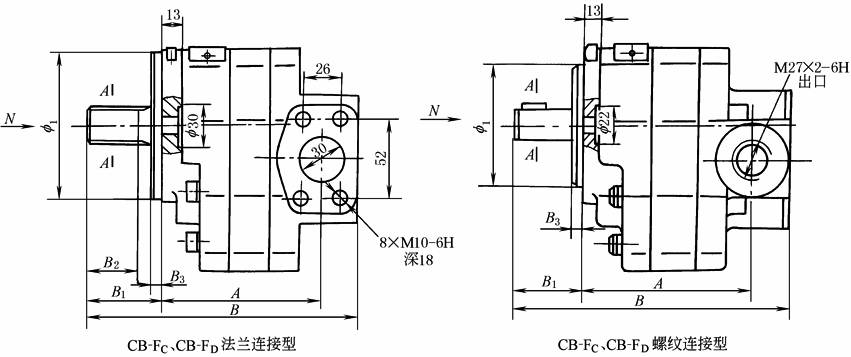

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　/mm

型   号

A

B

C₁

C₂

螺 纹 连 接

法 兰 连 接

B₁

B₂

B₃

C₃

f₁

B₁

B₂

B₃

C₃

f₁

CB-F_C10

97

168

155

130

46

—

6.5

110

50

35

7

120

100h7

CB-F_C16

101

172

CB-F_C20

104

175

CB-F_C25

107

178

CB-F_C31.5

112

183

CB-F_C40

118

189

CB-F_D10

96.4

171.2

50

25

7

110

100h7

50

25

7

120

100h7

CB-F_D16

100.4

175.2

CB-F_D20

103.5

178.3

CB-F_D25

107

181.8

CB-F_D31.5

112

186.8

CB-F_D40

118

192.8

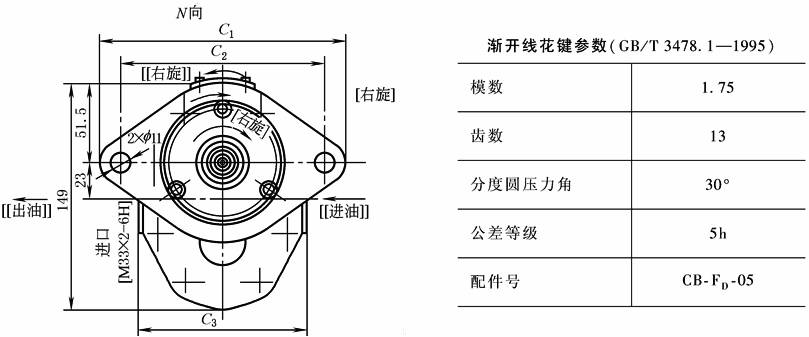

注：N向视图中[  ]内为螺纹连接型内容，[[  ]]内为法兰连接型内容，其他尺寸为共用。

2CB-F_A、2CB-F_C双联齿轮泵由两个单级齿轮泵组成，可以组合获得多种流量。此类型双联泵具有一个进油口、两个出油口。双联齿轮泵能达到给液压传动系统分别供油的目的，并可以节约能源

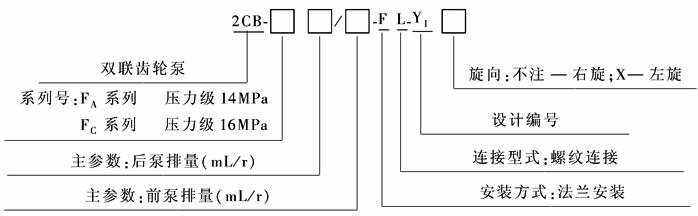

型号意义:

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型     号

压力/MPa

转速/r·min^-1

排  量

/mL·r^-1

驱动功率/kW

质量

/kg

额定

最高

额定

最高

6.3MPa

1800r/min

10MPa

1800r/min

14MPa

1800r/min

2CB-F_A10/10-FL

14

17.5

1800

2400

11.27/11.27

2.13/2.13

3.38/3.38

4.73/4.73

12.7

2CB-F_A18/10-FL

18.32/11.27

3.46/2.13

5.5/3.38

7.7/4.73

13.1

2CB-F_A25/10-FL

25.36/11.27

4.8/2.13

7.62/3.38

10.7/4.73

13.5

2CB-F_A32/10-FL

32.41/11.27

6.13/2.13

9.73/3.38

13.6/4.73

13.9

2CB-F_A18/18-FL

18.32/18.32

3.46/3.46

5.5/5.5

7.7/7.7

13.5

2CB-F_A25/18-FL

25.36/18.32

4.8/3.46

7.62/5.5

10.7/7.7

13.9

型     号

压 力/MPa

转 速/r·min^-1

理论排量

/mL·r^-1

容积效率

/%

总效率

/%

驱动功率

(额定工况下)

/kW

额定

最高

最低

额定

最高

2CB-F_C10/10-FL

16

20

600

2500

3000

10.44/10.44

90/90

≥81

13

2CB-F_C16/10-FL

16.01/10.44

90/90

≥81

16

2CB-F_C16/16-FL

16.01/16.01

90/90

≥81

19

2CB-F_C25/10-FL

2000

25.06/10.44

91/90

≥82

22

2CB-F_C31.5/10-FL

32.02/10.44

91/90

≥82

26

2CB-F_C20/10-FL

20.19/10.44

91/90

≥82

20

2CB-F_C20/16-FL

20.19/16.01

91/90

≥82

22

2CB-F_C25/16-FL

25.06/16.01

91/90

≥82

25

2CB-F_C20/20-FL

20.19/20.19

91/91

≥82

25

2CB-F_C25/20-FL

25.06/20.19

91/91

≥82

28

注：表中最高压力和最高转数为使用中短暂时间内允许的最高峰，每次持续时间不宜超过3min。

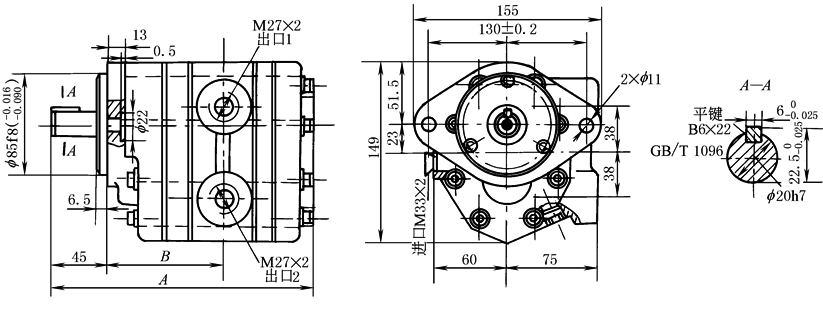

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　/mm

型 号

2CB-F_A10/10

2CB-F_A18/10

2CB-F_A25/10

2CB-F_A32/10

2CB-F_A18/18

2CB-F_A25/18

A

210

215

220

225

220

225

B

87

92

97

102

92

97

型 号

2CB-F_C

10/10

2CB-F_C

16/10

2CB-F_C

20/10

2CB-F_C

25/10

2CB-F_C

31.5/10

2CB-F_C

16/16

2CB-F_C

20/16

2CB-F_C

25/16

2CB-F_C

20/20

2CB-F_C

25/20

A

207

211

214

218

223

215

218

222

221

225

B

91

95

98

102

107

95

98

102

98

102
