特定件尺寸注法

特定件尺寸注法(GB/T 16675.2—1996)

类别

简  化  后

说  明

特

定

件

尺

寸

注

法

桁

架

、

钢

筋

、

管

子

长

度

尺

寸

注

法

b2d1d1357

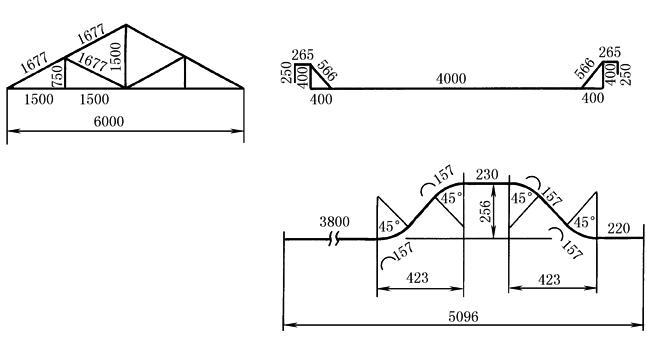

单线图上，桁架、钢筋、管子等的长度尺寸可直接标注在相应的线段上，角度尺寸数字可直接填写在夹角中的相应部位
