重复要素尺寸注法(GB/T 16675.2—1996)

类别

简  化  后

简  化  前

说   明

重

复

要

素

尺

寸

注

法

成

组

要

素

尺

寸

注

法

在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量

标

记

或

字

母

注

法

(略)

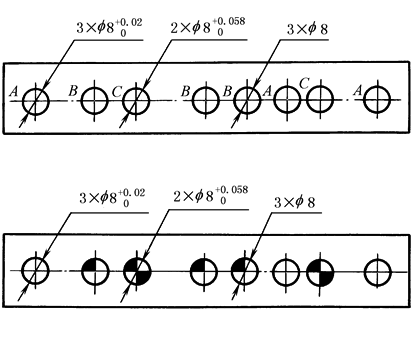

在同一图形中，如有几种尺寸数值相近而又重复的要素(如孔等)时，可采用标记(如涂色等)或用标注字母的方法来区别

成组

要素

省略

定位

尺寸

注法

(略)

当成组要素的定位和分布情况在图形中已明确时，可不标注其角度，并省略缩写词“EQS”
