规定注法(GB/T 16675.2—1996)

类别

简  化  后

简  化  前

说  明

规

定

注

法

梯

式

尺

寸

注

法

从同一基准出发的尺寸可按简化后的形式标注

从同一基准出发的尺寸可按左图(简化后)的形式标注

链

式

尺

寸

注

法

间隔相等的链式尺寸，可采用左图(简化后)所示的简化注法

真

实

尺

寸

注

法

在不反映真实大小的投影上，用在尺寸数值下加画粗实线短划的方法标注其真实尺寸

简  化  后

说  明

坐

标

网

格

注

法

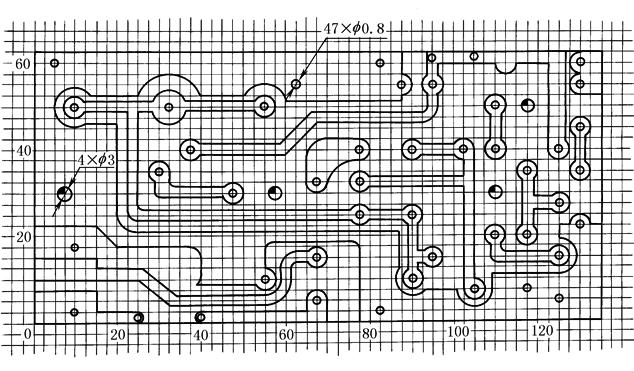

对于印刷板类的零件，可直接采用坐标网格法表示尺寸

简  化  后

简  化  前

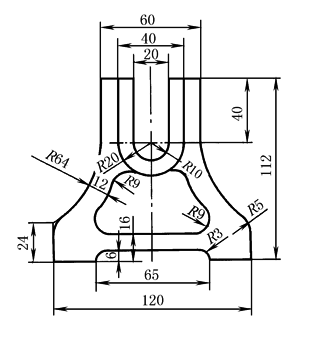

两个形状相同但尺寸不同的构件或零件，可共用一张图表示，但应将另一件名称和不相同的尺寸列入括号中表示

形

状

相

同

件

注

法

简  化  后

同类型或同系列的零件或构件，可采用表格图绘制

表

格

图

注

法

X4

40

80

60

100

0.8

11

X3

30

60

50

80

0.8

11

X2

20

40

36

56

0.5

8.5

X1

12

24

20

32

0.5

4.5

图样代号

b

l

B

L

δ

H

数量

对

称

图

形

注

法

当图形具有对称中心线时，分布在对称中心线两边的相同结构，可仅标注其中一边的结构尺寸
