特定表面注法(GB/T 16675.2—1996)

类别

简  化  后

说  明

特

定

表

面

注

法

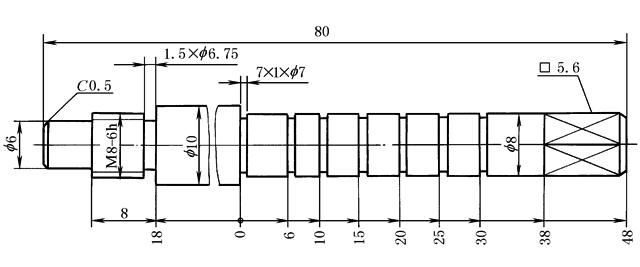

﹡不连续表面注法

对不连续的同一表面，可用细实线连接后标注一次尺寸

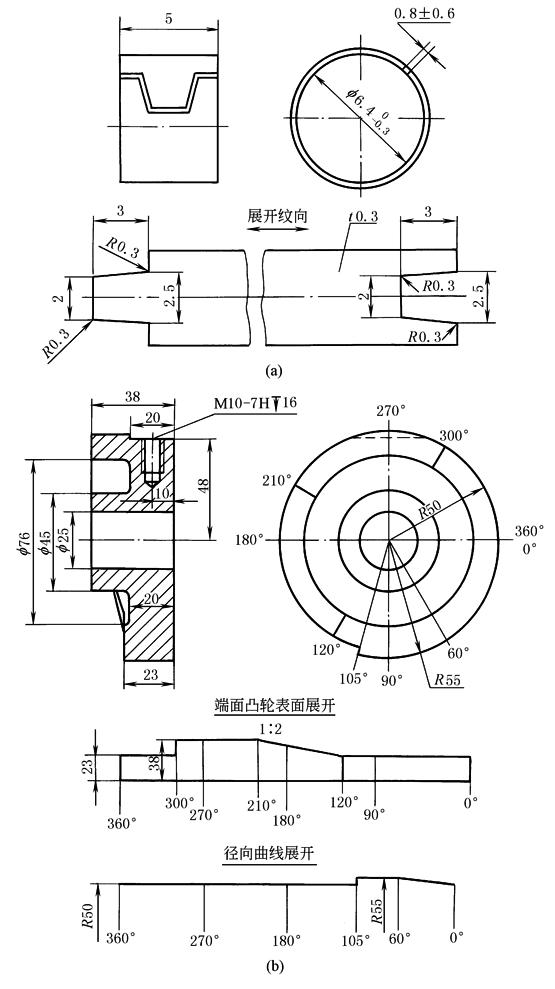

﹡凸轮表面尺寸注法

对于凸轮的曲面(或曲线)和处在曲面上的某些结构，其尺寸可标注在展开图上

﹡镀涂表面尺寸注法

对于镀涂表面的尺寸，按以下规定标注：图样中镀涂零件的尺寸应为镀涂后尺寸，即计入了镀涂层厚度，如为镀涂前尺寸，应在尺寸数字的右边加注“镀(涂)前”字样

对于装饰性、防腐性的自由表面尺寸，可视作镀涂前尺寸，省略“镀(涂)前”字样

对于配合尺寸，只有当镀涂层厚度不影响配合时，方可视为镀涂前的尺寸，并省略“镀(涂)前”字样

必要时可同时标注镀涂前和镀涂后的尺寸，并注写“镀(涂)前”字样和“镀(涂)后”字样

注：带*的内容选自标准中的附录。
