断面图(GB/T 4458.6—2002)

说          明

图                    例

移出断面的轮廓线用粗实线(No.01.2线型)绘制，通常配置在剖切线(No.04.2线型)的延长线上

移出断面的图形对称时也可画在视图的中断处

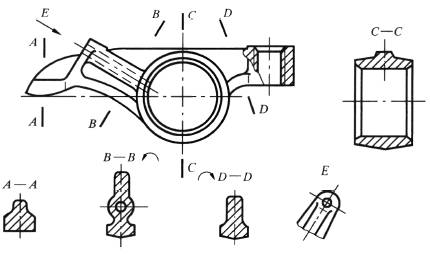

必要时可将移出断面配置在其他适当的位置。在不引起误解时，允许将图形旋转，其标注形式见图

由两个或多个相交的剖切平面剖切得出的移出断面图，中间一般应断开

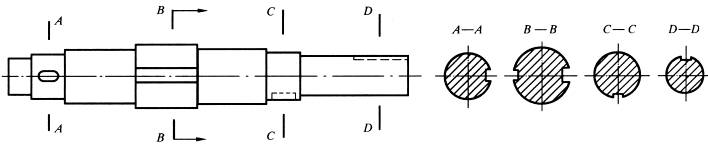

当剖切平面通过回转而形成的孔或凹坑的轴线时，则这些结构按剖视图要求绘制，见图a：A—A、图b～图d

图a

图b

图c

图d

当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制

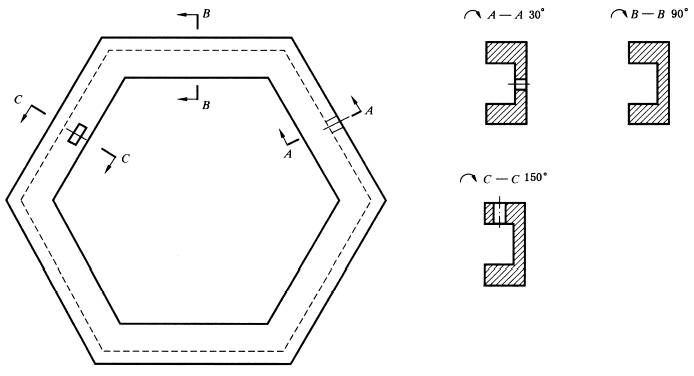

为便于读图，逐次剖切的多个断面图可按图a～图c的形式配置

图a

图b

图c

重合断面的轮廓线用细实线绘制(No.01.1线型)，断面图形画在视图之内。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断
