DTT型电动推拉杆

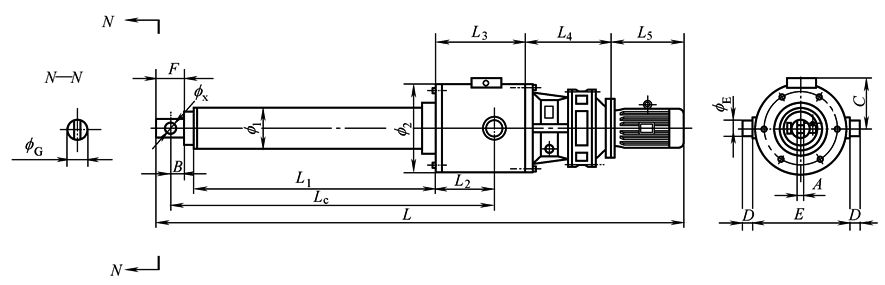

表1　　　　　　　　　　　　　　　　　　　　　　　　　主要尺寸表　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型   号

行程 S

L

L_c

L₁

L₂

L₃

L₄

L₅

f _X

f _G

f ₁

f ₂

f _E

A

B

C

D

E

F

DTT40-V-S

400~1600

466+S+L₄+L₅

311+S

126+S

120

245

按

配

套

减

速

器

确

定

按

配

套

电

动

机

确

定

30

75

108

204

35

25

40

157

25

224

70

DTT63-V-S

400~1600

466+S+L₄+L₅

311+S

126+S

120

245

30

75

108

204

35

25

40

157

25

224

70

DTT100-V-S

500~2000

549+S+L₄+L₅

373+S

160+S

128

264

40

95

140

268

40

30

53

192

30

288

93

DTT160-V-S

500~2000

651+S+L₄+L₅

438+S

188+S

154

322

45

109

159

310

45

36

60

215

32

330

105

DTT250-V-S

600~2500

708+S+L₄+L₅

489+S

225+S

158

327

50

122

180

350

60

40

66

236

45

370

116

DTT400-V-S

600~3000

882+S+L₄+L₅

592+S

249+S

216

446

60

140

219

410

70

46

80

267

52

440

140

DTT630-V-S

600~4000

1127+S+L₄+L₅

773+S

345+S

257

531

80

195

273

530

90

66

106

328

68

560

186

DTT1000-V-S

600~5000

1444+S+L₄+L₅

988+S

443+S

334

690

100

236

325

710

120

80

133

419

90

740

233

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　基本性能参数

推

拉

杆

型

号

DTT40-V-S

推拉力F/kN

40

推杆速度υ/mm·s^-1

54.8

43.3

34.8

27.4

21.6

17.7

11.5

8.5

6.7

5.6

4.5

3.3

2.7

2.5

电动机功率/kW

7.5

5.5

4

3

2.2

1.5

1.1

0.75

0.55

电动机长度L₅/mm

435

395

340

320

285

260

245

配套减速器型号

NGW40/63

XLD4

减速器长度L₄/mm

250

200

260

DTT63-V-S

推拉力F/kN

63

推杆速度υ/mm·s^-1

54.8

43.3

34.8

27.4

21.6

17.7

11.5

8.5

6.7

5.6

4.5

3.3

2.7

2.5

电动机功率/kW

11

7.5

5.5

4

2.2

1.5

1.1

0.75

0.55

电动机长度L₅/mm

490

435

395

340

320

285

260

245

配套减速器型号

NGW40/63

XLD4

减速器长度L₄/mm

250

200

260

DTT100-V-S

推拉力F/kN

100

推杆速度υ/mm·s^-1

54.5

43.8

34.5

27.2

22.3

14.4

10.7

8.5

7.0

5.7

4.2

3.5

2.8

电动机功率/kW

18.5

15

11

7.5

4

3

2.2

1.5

1.1

电动机长度L₅/mm

560

535

490

435

340

320

285

260

配套减速器型号

NGW100

XLD5

减速器长度L₄/mm

275

358

334

319

DTT160-V-S

推拉力F/kN

160

推杆速度υ/mm·s^-1

54.5

43.8

34.5

27.2

22.3

14.4

10.7

8.5

7.0

5.7

4.2

3.5

2.8

电动机功率/kW

30

22

18.5

15

11

7.5

5.5

4

3

2.2

1.5

电动机长度L₅/mm

665

600

560

535

490

435

395

340

320

285

配套减速器型号

NGW160

XLD5

减速器长度L₄/mm

295

358

334

319

DTT250-V-S

推拉力F/kN

250

推杆速度υ/mm·s^-1

52.9

41.7

32.9

26.9

17.4

12.9

10.2

8.5

6.9

5.0

4.2

3.4

电动机功率/kW

45

37

30

22

15

11

7.5

5.5

4

3

电动机长度L₅/mm

705

680

665

600

535

490

435

395

340

320

配套减速器型号

NGW250

XLD7

减速器长度L₄/mm

360

422

392

372

DTT400-V-S

推拉力F/kN

400

推杆速度υ/mm·s^-1

55.8

44

35.4

27.9

22

18

11.6

8.6

6.8

5.7

4.6

3.4

2.8

2.3

电动机功率/kW

90

75

55

45

37

30

22

15

11

7.5

5.5

4

电动机长度L₅/mm

1080

1030

910

860

790

705

665

600

535

490

435

配套减速器型号

NGW400

XLD8

减速器长度L₄/mm

435

495

465

DTT630-V-S

推拉力F/kN

630

推杆速度υ/mm·s^-1

41.3

32.5

25.7

21

13.6

10

7.9

6.6

5.4

3.9

3.3

2.7

电动机功率/kW

110

90

75

55

37

30

22

18.5

15

11

7.5

电动机长度L₅/mm

1080

1030

910

790

705

665

600

535

490

配套减速器型号

NGW630

XLD10

减速器长度L₄/mm

530

574

542

DTT1000-V-S

推拉力F/kN

1000

推杆速度υ/mm·s^-1

33

27

17.5

12.9

10.2

8.5

6.9

5.0

4.2

3.4

电动机功率/kW

132

110

75

55

45

37

30

22

18.5

15

电动机长度L₅/mm

1080

1030

910

860

790

705

665

600

配套减速器型号

NGW100

XLD11

减速器长度L₄/mm

705

837

807

(1) 型号含义

(2) 标记示例

DTT型电动推拉杆，推(拉)力100kN，速度为4.2mm/s，行程为1500mm

标记为：DTT100-4.2-1500

(3) 生产厂

生产厂为江苏省无锡市万向轴器有限公司
