DGT型电动推杆_电动推杆_电动、电液推杆与升降机_常用电机、电器及电动（液）推杆与升降机

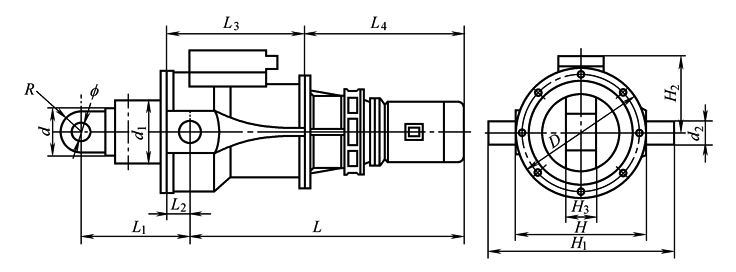

DGT型电动推杆技术参数 /mm

DGT型电动推杆

技术参数　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
额定推力	额定行程 /mm	速度 /mm·s^-1	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	R	D	d	d₁	d₂	f	减速机型号	质量 /kg
75kN (7653kgf)	600	10.43	855	824	64	324	564	250	330	176	40	41	250	98	146	50	45	XLD2.2- 4-1/23 2.2kW	370
	1000		1255	824	64	324	564	250	330	176	40	41	250	98	146	50	45		420
	1200		1455	824	64	324	564	250	330	176	40	41	250	98	146	50	45		450
	1500		1755	824	64	324	564	250	330	176	40	41	260	98	146	50	45		490
100kN (10204kgf)	600	3.56	962	906	140	368	678	320	420	195	45	60	340	124	168	60	60	XLD4- 6-1/71 4kW	420
	1000		1362	906	140	368	678	320	420	195	45	60	340	124	168	60	60		450
	1200		1862	906	140	368	678	320	420	195	45	60	340	124	168	60	60		500
	1500		1032	906	140	368	678	320	420	195	45	60	340	124	168	60	60		550
200kN (20408kgf)	600	6.74	1223	994	238	432	800	418	518	241	60	90	420	134	190	70	80	XLD7.5- 6-1/43 7.5kW	450
	1000		1623	994	238	432	800	418	518	241	60	90	420	134	190	70	80		520
	1200		1823	994	238	432	800	418	518	241	60	90	420	134	190	70	80		600
	1500		2123	994	238	432	800	418	518	241	60	90	420	134	190	70	80		650
350kN (35714kgf)	600	4.97	1444	1231	160	503	888	460	580	234	60	80	460	164	219	80	80	XLD7.5- 8-1/87 7.5kW	700
	1000		1544	1231	160	503	888	460	580	234	60	80	460	164	219	80	80		760
	1200		1744	1231	160	503	888	460	580	234	60	80	460	164	219	80	80		810
	1500		2044	1231	160	503	888	460	580	234	60	80	460	164	219	80	80		880
500kN (51020kgf)	600	5.26	1464	1324	200	663	957	620	780	290	70	100	580	190	270	100	100	XLD11- 9-1/87 11kW	720
	1000		1864	1324	200	663	957	620	780	290	70	100	580	190	270	100	100		800
	1200		2064	1324	200	663	957	620	780	290	70	100	580	190	270	100	100		880
	1500		2364	1324	200	663	957	620	780	290	70	100	580	190	270	100	100		930

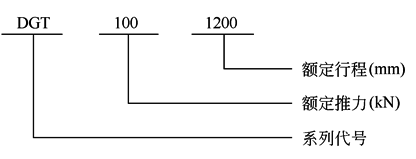

(1) 结构特点 DGT型电动推杆为重型电动推杆，采用电动机减速器直联，推力大，体积小 (2) 标记示例
