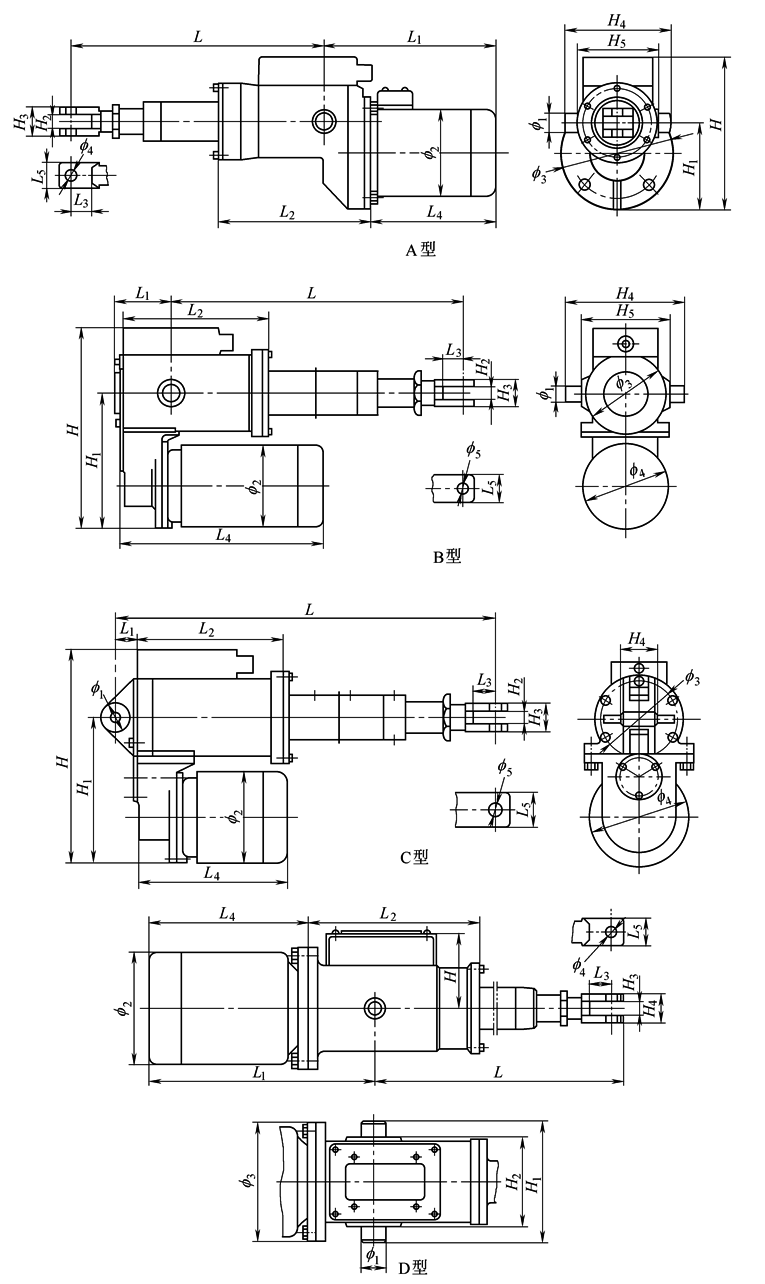

DG型电动推杆技术参数 /mm

DG型电动推杆

技术参数　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
A 型	额定推力	额定行程 /mm	速度 /mm·s^-¹	L			L₁					L₂			L₃	L₄			L₅			H			H₁			H₂			H₃			H₄				H₅			f ₁		f ₂			f ₃			f ₄	f ₅	电动机型号 M/K	质量 /kg
	0.98kN (100kgf)	200	M：42 K：84	432			218					210			30	153			38			217			124			20			40			152				112			25		112			160			15	—	M：YZA5624 120W 0.47A K：YZA5622 180W 0.52A	20
		400		632			218					210			30	153			38			217			124			20			40			152				112			25		112			160			15	—		22
		600		832			218					210			30	153			38			217			124			20			40			152				112			25		112			160			15	—		24
		800		1032			218					210			30	153			38			217			124			20			40			152				112			25		112			160			15	—		26
	2.94kN (300kgf)	200	M：42 K：84	453			302					230			30	237			40			229			128			20			40			175				130			25		148			160			15	—	M：YZA7134 550W 1.57A K：YZA7132 750W 1.82A	30
		400		653			302					230			30	237			40			229			128			20			40			175				130			25		148			160			15	—		34
		600		853			302					230			30	237			40			229			128			20			40			175				130			25		148			160			15	—		38
		800		1053			302					230			30	237			40			229			128			20			40			175				130			25		148			160			15	—		42
	4.90kN (500kgf)	300	M：45 K：90	566			325/330					282			38	240			50			268			160			25			47			190				140			35		148/165			200			17	—	M：YZA7134 550W 1.57A K：Y802-2 1.1kW 2.6A	46
		600		866			325/330					282			38	240			50			268			160			25			47			190				140			35		148/165			200			17	—		50
		800		1066			325/330					282			38	240			50			268			160			25			47			190				140			35		148/165			200			17	—		54
		1000		1266			325/330					282			38	240			50			268			160			25			47			190				140			35		148/165			200			17	—		58
	6.86kN (700kgf)	300	M：35 K：70	606			340					308			38	245			54			297			174			30			60			215				165			35		165			200			17	—	M：Y802-4 750W 2A K：Y802-2 1.1W 2.6A	71
		600		906			340					308			38	245			54			297			174			30			60			215				165			35		165			200			17	—		77
		800		1106			340					308			38	245			54			297			174			30			60			215				165			35		165			200			17	—		83
		1000		1306			340					308			38	245			54			297			174			30			60			215				165			35		165			200			17	—		90
	9.8kN (1000kgf)	300	M：43 K：86	634			380					308			56	285			54			297			174			35			65			215				165			40		175			200			18	—	M：Y90L-4 1.5kW 3.7A K：Y90L-2 2.2kW 4.7A	82
		600		934			380					308			56	285			54			297			174			35			65			215				165			40		175			200			18	—		88
		800		1134			380					308			56	285			54			297			174			35			65			215				165			40		175			200			18	—		94
		1000		1334			380					308			56	285			54			297			174			35			65			215				165			40		175			200			18	—		101
	15.68kN (1600kgf)	300	M：52 K：104	577			489					360			56	318			54			371			233			40			65			290				240			25		205			250			20	—	M：Y100L₁-4 2.2kW 5A K：Y100L-2 3kW 6.4A	84
		600		877			489					360			56	318			54			371			233			40			65			290				240			25		205			250			20	—		90
		800		1077			489					360			56	318			54			371			233			40			65			290				240			25		205			250			20	—		96
		1000		1277			489					360			56	318			54			371			233			40			65			290				240			25		205			250			20	—		103
B 型	额定推力	额定行程 /mm	速度 /mm·s^-¹	L	L₁			L₂		L₃			L₄				L₅			H			H₁			H₂			H₃			H₄				H₅			f ₁			f ₂			f ₃			f ₄	f ₅		电动机型号 M/K	质量 /kg
	2.94kN (300kgf)	200	M：37 K：74	407	107			215		30			299				40			299			203			20			40			175				129			25			148			120			128	15		M：YZA7134 550W 1.57A K：YZA7132 750W 1.82A	34
		400		607	107			215		30			299				40			299			203			20			40			175				129			25			148			120			128	15			38
		600		807	107			215		30			299				40			299			203			20			40			175				129			25			148			120			128	15			42
		800		1007	107			215		30			299				40			299			203			20			40			175				129			25			148			120			128	15			46
	4.9kN (500kgf)	300	M：45 K：90	518	147			279		38			339				50			400			280			25			47			232				180			35			165			164			200	17		M：Y802-4 750W 2A K：Y802-2 1.1kW 2.6A	56
		600		818	147			279		38			339				50			400			280			25			47			232				180			35			165			164			200	17			60
		800		1018	147			279		38			339				50			400			280			25			47			232				180			35			165			164			200	17			64
		1000		1218	147			279		38			339				50			400			280			25			47			232				180			35			165			164			200	17			70
	6.86kN (700kgf)	300	M：49 K：98	558	148			303		38			339				54			413			288			30			60			242				190			35			165			176			200	17		M：Y802-4 750W 2A K：Y802-2 1.1kW 2.6A	84
		600		858	148			303		38			339				54			413			288			30			60			242				190			35			165			176			200	17			88
		800		1058	148			303		38			339				54			413			288			30			60			242				190			35			165			176			200	17			92
		1000		1258	148			303		38			339				54			413			288			30			60			242				190			35			165			176			200	17			102
	9.80kN (1000kgf)	400	M：45 K：90	637	200			319		56			386				54			434			300			35			65			330				250			40			175			208			200	18		M：Y90L-4 1.5kW 3.7A K：Y90L-2 2.2kW 4.7A	125
		600		837	200			319		56			386				54			434			300			35			65			330				250			40			175			208			200	18			132
		800		1037	200			319		56			386				54			434			300			35			65			330				250			40			175			208			200	18			140
		1000		1237	200			319		56			386				54			434			300			35			65			330				250			40			175			208			200	18			150
	19.6kN (2000kgf)	400	M：51 K：102	638	200			319		56			419				54			484			350			35			65			330				250			50			205			196			250	20		M：Y100L₁-4 2.2kW 5A K：Y100L-2 3kW 6.4A	136
		600		838	200			319		56			419				54			484			350			35			65			330				250			50			205			196			250	20			146
		800		1038	200			319		56			419				54			484			350			35			65			330				250			50			205			196			250	20			156
		1000		1238	200			319		56			419				54			484			350			35			65			330				250			50			205			196			250	20			166
	29.4kN (3000kgf)	400	M：34 K：52	638	200			320		56			441/419				54			484			350			35			65			330				250			40			205/230			196			250	20		M：Y112M-6 2.2kW 5.6A K：Y100L₂-4 3kW 6.8A	137
		600		838	200			319		56			441/419				54			484			350			35			65			330				250			40			205/230			196			250	20			147
		800		1038	200			319		56			441/419				54			484			350			35			65			330				250			40			205/230			196			250	20			157
		1000		1238	200			319		56			441/419				54			484			350			35			65			330				250			40			205/230			196			250	20			167
C 型	额定推力	额定行程 /mm	速度 /mm·s^-1	L		L₁			L₂		L₃			L₄				L₅			H			H₁			H₂			H₃			H₄		H₅		f ₁			f ₂				f ₃			f ₄		f ₅		电动机型号 M/K	质量 /kg
	2.45kN (250kgf)	200	M：44 K：88	521		25			205		30			223				40			306			215			20			40			20		—		16			112				145			140		16		M：YZA5624 120W 0.47A K：YZA5632 250W 0.68A	32
		400		721		25			205		30			223				40			306			215			20			40			20		—		16			112				145			140		16			34
		600		921		25			205		30			223				40			306			215			20			40			20		—		16			112				145			140		16			36
		800		1121		25			205		30			223				40			306			215			20			40			20		—		16			112				145			140		16			38
	2.94kN (300kgf)	200	M：37 K：74	530		30			203		30			289				40			299			203			20			40			24		—		15			148				122			128		15		M：YZA7134 550W 1.57A K：YZA7132 750W 1.82A	34
		400		730		30			203		30			289				40			299			203			20			40			24		—		15			148				122			128		15			38
		600		930		30			203		30			289				40			299			203			20			40			24		—		15			148				122			128		15			42
		800		1130		30			203		30			289				40			299			203			20			40			24		—		15			148				122			128		15			46
	4.90kN (500kgf)	400	M：45 K：90	793		45			270		38			325				50			400			280			25			47			26		—		20			165				174			200		17		M：Y820-4 750W 2A K：Y802-2 1.1kW 2.6A	56
		600		993		45			270		38			325				50			400			280			25			47			26		—		20			165				174			200		17			60
		800		1193		45			270		38			325				50			400			280			25			47			26		—		20			165				174			200		17			64
		1000		1393		45			270		38			325				50			400			280			25			47			26		—		20			165				174			200		17			70
	9.80kN (1000kgf)	400	M：45 K：90	923		126			310		56			372				54			434			300			35			65			70		—		30			175				208			200		18		M：Y90L-4 1.5kW 3.7A K：Y90L-2 2.2kW 4.7A	125
		600		1123		126			310		56			372				54			434			300			35			65			70		—		30			175				208			200		18			135
		800		1323		126			310		56			372				54			434			300			35			65			70		—		30			175				208			200		18			145
		1000		1523		126			310		56			372				54			434			300			35			65			70		—		30			175				208			200		18			155
	19.6kN (2000kgf)	400	M：51 K：102	924		126			310		56			405				54			484			350			35			65			70		—		30			205				208			250		20		M：Y100L₁-4 2.2kW 5A K：Y100L-2 3kW 6.4A	135
		600		1124		126			310		56			405				54			484			350			35			65			70		—		30			205				208			250		20			145
		800		1324		126			310		56			405				54			484			350			35			65			70		—		30			205				208			250		20			155
		1000		1524		126			310		56			405				54			484			350			35			65			70		—		30			205				208			250		20			165
	29.4kN (3000kgf)	400	M：34.5 K：51	924		126			310		56			427/405				54			484			350			35			65			70		—		30			230/205				208			250		20		M：Y112M-6 2.2kW 5.6A K：Y100L₂-4 3kW 6.8A	145
		600		1124		126			310		56			427/405				54			484			350			35			65			70		—		30			230/205				208			250		20			155
		800		1324		126			310		56			427/405				54			484			350			35			65			70		—		30			230/205				208			250		20			165
		1000		1524		126			310		56			427/405				54			484			350			35			65			70		—		30			230/205				208			250		20			175
	39.2kN (4000kgf)	400	M：25.3 K：37.9	1067		126			238		80			496				80			554			414			50			100			70		—		40			270				290			300		30		M：Y132S-6 3kW 7.2A K：Y132S-4 5.5kW 11.6A	165
		600		1267		126			238		80			496				80			554			414			50			100			70		—		40			270				290			300		30			180
		800		1467		126			238		80			496				80			554			414			50			100			70		—		40			270				290			300		30			195
		1000		1667		126			238		80			496				80			554			414			50			100			70		—		40			270				290			300		30			210

D 型	额定推力	额定行程 /mm	速度 /mm·s^-1	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	H₄	H₅	f ₁	f ₂	f ₃	f ₄	f ₅	电动机型号 M/K	质量 /kg
	0.49kN (50kgf)	200	M：47 K：94	314	225	167	16	145	30	91	136	106	10	30	—	20	86	110	8	—	M：YZA5034 60W 0.30A K：YZA5032 90W 0.31A	12
		400		514	225	167	16	145	30	91	136	106	10	30	—	20	86	110	8	—		14
		600		714	225	167	16	145	30	91	136	106	10	30	—	20	86	110	8	—		16
		800		914	225	167	16	145	30	91	136	106	10	30	—	20	86	110	8	—		18
	0.98kN (100kgf)	200	M：47 K：94	432	300	212	30	223	38	93	156	116	20	40	—	25	148	150	15	—	M，K： YZA7124 370W 1.12A	16
		400		632	300	212	30	223	38	93	156	116	20	40	—	25	148	150	15	—		18
		600		832	300	212	30	223	38	93	156	116	20	40	—	25	148	150	15	—		20
		800		1032	300	212	30	223	38	93	156	116	20	40	—	25	148	150	15	—		22
	1.96kN (200kgf)	200	M：47 K：94	432	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—	M：YZA7134 550W 1.57A	18
		400		632	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		20
		600		832	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		22
		800		1032	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		24
	2.94kN (300kgf)	200	M：47 K：94	432	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—	M：YZA7134 550W 1.57A	20
		400		632	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		22
		600		832	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		24
		800		1032	313	212	30	236	38	93	156	116	20	40	—	25	148	150	15	—		26
	4.90kN (500kgf)	200	M：45.5 K：70	438	437	312	38	285	50	108	170	130	25	47	—	30	175	200	17	—	M：Y90L-6 1.1W 3.2A K：Y90L-4 1.5kW 3.75A	24
		400		638	437	312	38	285	50	108	170	130	25	47	—	30	175	200	17	—		26
		600		838	437	312	38	285	50	108	170	130	25	47	—	30	175	200	17	—		28
		800		1038	437	312	38	285	50	108	170	130	25	47	—	30	175	200	17	—		30

(1) 选择

① 安装型式的选择　根据用户使用设备具体结构，由用户确定。各类推杆两端的连接型式，亦可做成铰链(即万向)连接

② 额定推力的确定　为满足工程上的使用需要，电动推杆的额定推力应大于负载力的1.3倍

③ 额定行程的确定　为使电动推杆能正常工作，额定行程应大于负载实际行程+60mm

④ 行程速度选择　由用户根据使用需要确定，如有特殊要求可与厂方协商

(2) 注意事项

电动推杆本身具有额定推力过载保护装置和行程调节机构。推杆在制造中已设定了额定推力，当意外推力超过额定值时，会立即自动断电停车，保护系统不被破坏。但是，绝不能以此作为正常运行的终点开关使用！行程调节机构可在额定行程范围内任意调节工作行程范围，相应的外行程开关可与微机联网实现自动控制

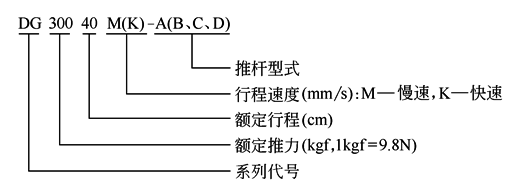

(3) 标记示例
