ZHN系列电动推杆

ZHN系列电动推杆
ZHN系列电动推杆是一种轻型的电动推杆。推杆的外管、齿轮箱、伸缩内管均用铝合金制作，体积小、重量轻。由于采用粉末冶金齿轮，不需额外润滑技术参数

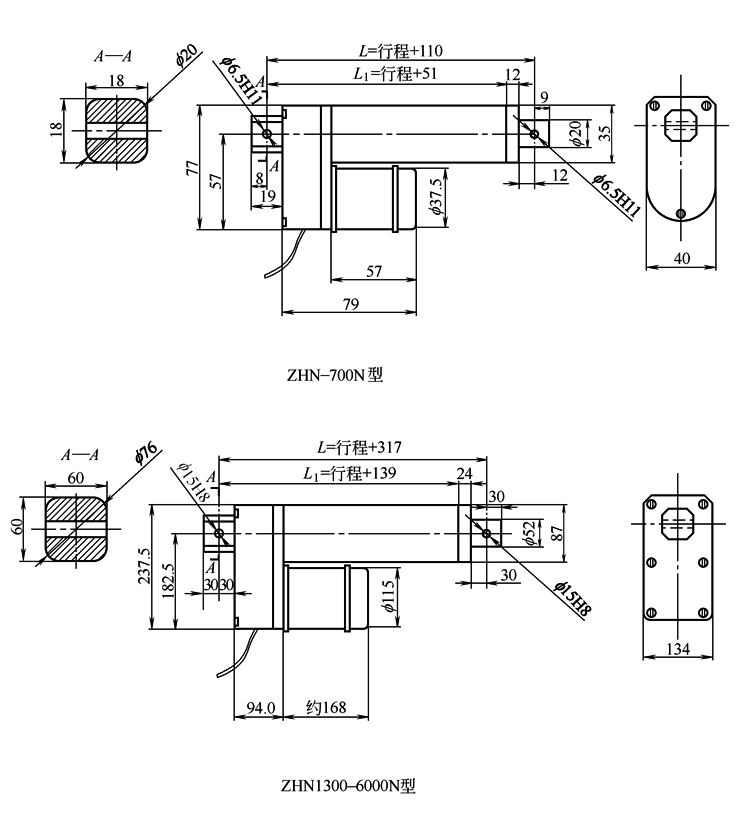

ZHN- 700N型	额定推力/N	最大有效行程/mm	速度 /m·s^-¹	L：初始尺寸/mm	传动比	螺杆形状	行程范围 /mm	电机参数	质量 /kg
	100	150	60	260	5	梯形螺纹	50~150	功率：25W 转速：6000r/min 电压：24V(DC) 或选用功率：12W 转速：3000r/min 电压：24V(DC)	4
	100	200	30	310	5		50~250		5
	300	200	30	310	10		50~200		5
	300	300	15	410	10		50~300		7
	500	250	15	360	20		50~250		8
	500	350	7.5	470	20		50~350		10
	700	300	10	410	30		50~300		9
	700	300	5	410	30		50~300		9
ZHN 1300- 6000N型	1300	610	32.8	927	3.8		100~610	功率＝125W 转速＝1500r/min 电压＝12V(DC)	＞8
	2300		15	927	8.3		100~610		＞8
	3000		10	927	12.46		100~610		＞8
	2600	610	32.8	927	3.8		100~610	功率＝250W 转速＝1500r/min 电压＝12V(DC)	＞8
	4600		15	927	8.3		100~610		＞8
	6000		10	927	12.46		100~610		＞8
	4700	610	32.8	927	3.8		100~610	功率＝450W 转速＝1500r/min 电压＝12V(DC)	＞8
	＞6000	610	15	927	8.3		100~610	功率＝450W 转速＝1500r/min 电压＝12V(DC)	＞8

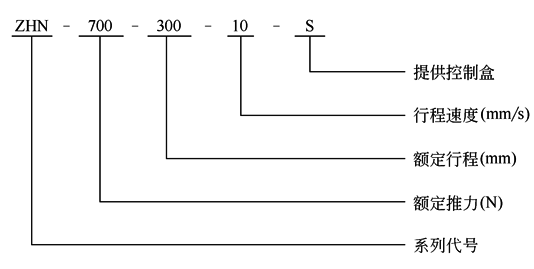

注：1．推杆质量依据行程而定。 2．选择及注意事项见表DG型电动推杆。标记示例
