DGT型电动推杆技术参数 /mm

DGW型电动推杆
DGW型电动推杆采用滚珠丝杠螺旋副作为传动系统，传动效率较高，结构尺寸小，重量轻，精度较高，且可获得高速

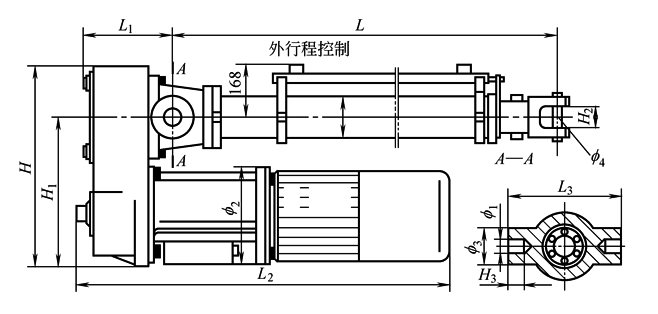

技术参数　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
额定推力	额定行程 /mm	速度 /mm·s^-1	L	L₁	L₂	L₃	H	H₁	H₂	H₃	f ₁	f ₂	f ₃	f ₄	电动机 M/K	质量 /kg
4.9kN (500kgf)	400	M：23.5 K：35.5	787	145	570	180	300	230	40	40	20	160	40	20	M：YUEJ71M-6A 0.18kW0.9A K：YUEJ71M-4A 0.25kW0.83A	115
	600		987	145	570	180	300	230	40	40	20	160	40	20		125
	800		1187	145	570	180	300	230	40	40	20	160	40	20		135
	1000		1387	145	570	180	300	230	40	40	20	160	40	20		145
9.8kN (1000kgf)	400	M：23.5 K：35.5	798	145	600	180	300	230	40	40	20	160	50	20	M：YUEJ71M-6B 0.25kW1.12A K：YUEJ71M-4B 0.37kW1.12A	125
	600		998	145	600	180	300	230	40	40	20	160	50	20		135
	800		1198	145	600	180	300	230	40	40	20	160	50	20		145
	1000		1398	145	600	180	300	230	40	40	20	160	50	20		155
19.6kN (2000kgf)	400	M：25 K：50	868	200	730	220	410	301	50	49	32	200	75	25	M：YUEJ80M-4B 0.75kW2A K：YUEJ80M-2B 1.1kW2.5A	142
	600		1068	200	730	220	410	301	50	49	32	200	75	25		152
	800		1268	200	730	220	410	301	50	49	32	200	75	25		162
	1000		1468	200	730	220	410	301	50	49	32	200	75	25		172
39.2kN (4000kgf)	400	M：25 K：50	868	200	730	220	410	301	50	49	32	200	75	30	M：YUEJ90L-4A 1.5kW3.65A K：YUEJ90L-2A 2.2kW4.74A	146
	600		1068	200	730	220	410	301	50	49	32	200	75	30		156
	800		1268	200	730	220	410	301	50	49	32	200	75	30		166
	1000		1468	200	730	220	410	301	50	49	32	200	75	30		176
98kN (10000kgf)	400	M：25	1078	238	755	350	560	395	50	60	50	250	120	40	M：YUEJ100L-4B 3kW6.82A	200
	600		1278	238	755	350	560	395	50	60	50	250	120	40		210
	800		1478	238	755	350	560	395	50	60	50	250	120	40		220
	1000		1678	238	755	350	560	395	50	60	50	250	120	40		230

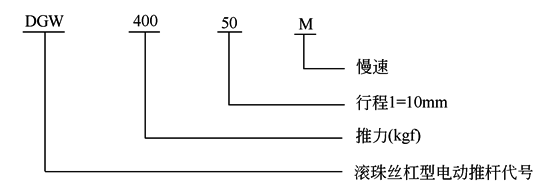

标记示例
