挡圈的设置

挡圈的设置

两

轴

传

动

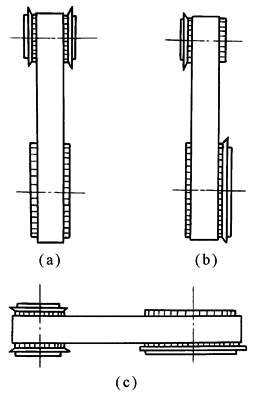

(1)一般推荐小带轮两侧均设挡圈，大带轮两侧不设，如图a

(2)也可在大小带轮的不同侧面各装单侧挡圈，如图b

(3)当a＞8d1

大小轮两侧均设挡圈

(4)带轮轴线垂直水平面时

大小轮两侧均设挡圈，或至少主动轮两侧与从动轮下侧设挡圈，如图c

多

轴

传

动

(1)每隔一个轮两侧设挡圈，被隔的不设

(2)或每个轮的不同侧设挡圈
