模数制、特殊节距制、圆弧齿的齿形尺寸及偏差(JB/T 7512.2—2014)　　　　　　mm

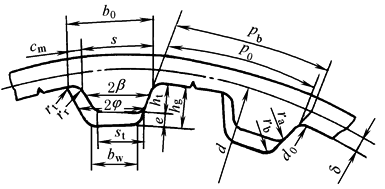

模

数

制

计算项目

计  算  公  式

说明

切削带轮齿形的刀具类型

切出直线齿廓

的特制刀具

标准8号渐开线

盘形齿轮铣刀

标准齿轮滚刀

齿槽角

2φ

2φ＝2β＝40°

2φ≈40°

滚刀基准齿条的压力角

α＝20°

节距

p_b

p_b＝πm

节圆直径

d

d＝mz

模数

m

1

1.5

2

2.5

3

4

5

7

10

齿侧间隙

c_m

0.3

0.4

0.5

0.55

0.6

0.8

1

名义径向间隙

e₀

0.41

0.55

0.69

0.75

0.82

1.1

1.37

径向间隙

e

e＝e₀

e≈e₀+0.4m

外圆直径

d₀

d₀＝d-2δ

δ见表带的齿形与齿宽

外圆齿距

p₀

p₀＝(πd₀)/z＝π(m-2δ/z)

外圆齿槽宽

b₀

b₀＝s+c_m

s、h_t见表带的齿形与齿宽

齿槽深

h_g

h_g＝h_t+e

齿槽底宽

b_w

b_w＝s_t

b_w＝铣刀的齿顶厚

b_w按滚刀的齿顶范成

s_t见表带的齿形与齿宽

齿根圆角半径

r_b

r_b＝0.25m

齿顶圆角半径

r_t

r_t＝0.25m

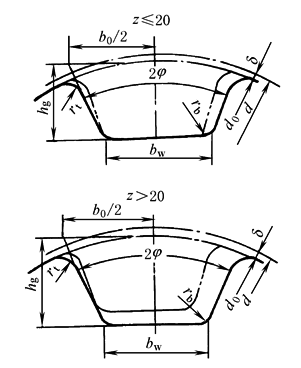

特

殊

节

距

制

槽型

节距

p_b

齿数

z

外圆齿槽宽

b₀

齿根圆

齿槽底宽

b_w

齿槽深

h_g

齿槽角

2φ

/(°)

齿根圆

角半径

r_bmax

齿顶圆

角半径

r_t

节顶距

δ

T2.5

2.5

≤20

1.0

50±1.5

0.2

0.3

＞20

0.9

1

T5

5

≤20

1.8

0.4

0.5

＞20

1.5

1.95

T10

10

≤20

3.6

0.6

1

＞20

3.4

3.4

T20

20

≤20

7.0

0.8

1.5

＞20

6

圆弧齿(JB/T 7512.2—1994)

槽型

节距

p_b

齿槽深

h_g

齿槽圆

弧半径

R

齿顶圆

角半径

r_t

齿槽宽

s

两倍节

顶距

2δ

齿形角

2β/(°)

3M

5M

8M

14M

20M

3

5

8

14

20

1.28

2.16

3.54

6.20

8.60

0.91

1.56

2.57

4.65

6.84

0.26～0.35

0.48～0.52

0.78～0.84

1.36～1.50

1.95～2.25

1.90

3.25

5.35

9.80

14.80

0.762

1.144

1.372

2.794

4.320

约14°
