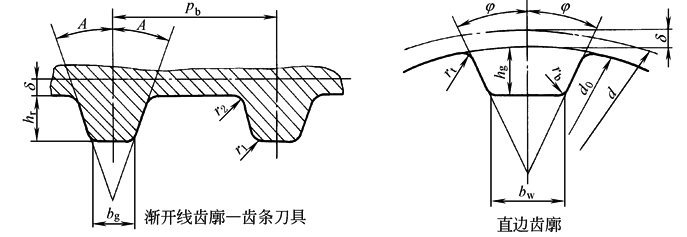

周节制带轮渐开线齿廓的齿条刀具及直边齿廓的尺寸及偏差(GB/T 11361—1989)　　　　　　　　mm

渐

开

线

齿

廓

∣

齿

条

刀

具

型号

MXL

XXL

XL

L

H

XH

XXH

带轮齿数z

＞10

＞24

＞10

＞10

＞10

14~19

＞19

＞18

＞18

节距p_b±0.003

2.032

3.175

5.080

9.525

12.700

22.225

31.750

齿半角A±0.12°

28°

20°

25°

20°

齿高

0.64

0.84

1.40

2.13

2.59

6.88

10.29

齿顶厚

0.61

0.67

0.96

1.27

3.10

4.24

7.59

11.61

齿顶圆角半径r₁±0.03

0.30

0.61

0.86

1.47

2.01

2.69

齿根圆角半径r₂±0.03

0.23

0.28

0.61

0.53

1.04

1.42

1.93

2.82

两倍节根距2δ

0.508

0.762

1.372

2.794

3.048

直

边

齿

廓

型号

MXL

XXL

XL

L

H

XH

XXH

齿槽底宽b_w

0.84±0.25

1.14±0.05

1.32±0.05

3.05±0.10

4.19±0.13

7.90±0.15

12.17±0.18

齿槽深h_g

齿槽半角φ±1.5°

20°

25°

20°

齿根圆角半径r_b

0.35

0.41

1.19

1.60

1.98

3.96

齿顶圆角半径r_t

两倍节顶距2δ

0.508

0.762

1.372

2.794

3.048

节圆直径d

d＝zp_b/π

外圆直径d₀

d₀＝d-2δ
