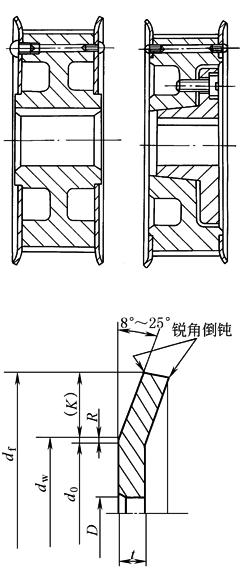

带轮挡圈尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   mm

周节制(GB/T 11361—1989)

槽   型

MXL

XXL

XL

L

H

XH

XXH

挡圈最小高度K

0.5

0.8

1.0

1.5

2.0

4.8

6.1

挡圈厚度t

0.5～1.0

0.5～1.5

1.0～1.5

1.0～2.0

1.5～2.5

4.0～5.0

5.0～6.5

带轮外径d₀

见表周节制带轮直径

挡圈弯曲处直径d_w

d_w＝d₀+(0.38±0.25)

挡圈外径d_f

d_f＝d_w+2K

模数制

模数

1

1.5

2

2.5

3

4

5

7

10

K_min

0.5

1

1.5

2

3

5

6

t

0.5～1

1.0～1.5

1.0～2.0

1.5～2.5

2.5～4

4～5

5～6.5

特殊节距制

槽   型

T2.5

T5

T10

T20

挡圈最小高度K

0.8

1.2

2.2

3.2

挡圈弯曲处直径d_w

d_w＝d₀+(0.38±0.25)

挡圈外径d_f

d_f＝d_w+2K

圆弧齿(JB/T 7512.2—1994)

槽   型

3M

5M

8M

14M

20M

挡圈最小高度K

2.0～2.5

2.5～3.5

4.0～5.5

7.0～7.5

8.0～8.5

R＝(d_w-d₀)/2

1

1.5

2

2.5

3

挡圈厚度t

1.5～2.0

2.5～3.0

3.0～3.5

带轮外径d₀

见表圆弧齿带轮直径

挡圈弯曲处直径d_w

d_w＝d₀+2R

挡圈外径d_f

d_f＝d_w+2K
