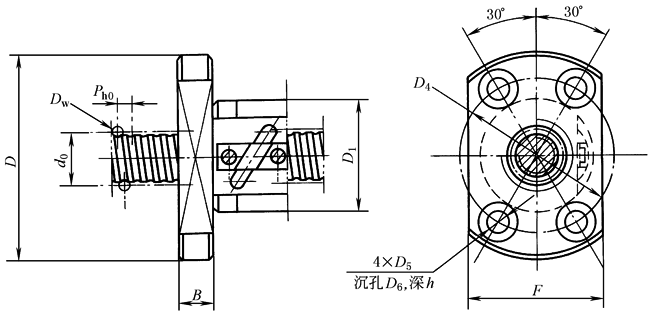

外循环埋入式微型滚珠螺母安装、连接尺寸

mm

规格

代号

公称直径

公称导程

滚珠螺母安装、连接尺寸

d₀

P_h0

D₁

D

D₄

B

D₅

D₆

h

F

0602

6

2

20

37

28

6

3.4

6

3.4

24

0602.5

2.5

20

37

28

6

3.4

6

3.4

24

0802

8

2

22

43

32

8

4.5

8

4.6

29

0802.5

2.5

0803

3

1002

10

2

24

45

34

8

4.5

8

4.6

30

1002.5

2.5

1003

3

26

47

36

8

4.5

8

4.6

31

1004

4

1202

12

2

26

47

36

8

4.5

8

4.6

31

1202.5

2.5

1203

3

28

49

38

10

4.5

8

4.6

32

1204

4

30

51

40

10

4.5

8

4.6

32

1205

5

32

53

42

10

4.5

8

4.6

34
