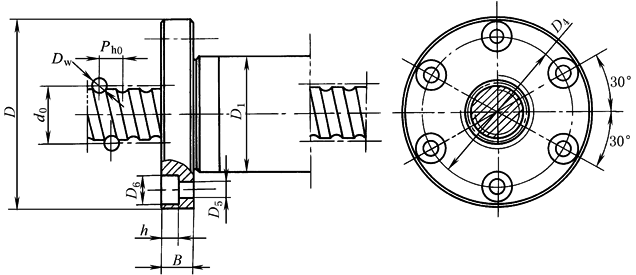

内循环滚珠丝杠副(包括浮动反向器及固定反向器)滚珠螺母安装、连接尺寸

mm

规格

代号

公称

直径

公称

导程

滚珠螺母安装､连接尺寸

规格

代号

公称

直径

公称

导程

滚珠螺母安装､连接尺寸

d₀

P_h0

D₁

D

D₄

B

D₅

D₆

h

d₀

P_h0

D₁

D

D₄

B

D₅

D₆

h

1604

16

4

28

(32)

52

(55)

38

(42)

11

5.5

10

5.7

5008

50

8

75

117

95

18

11

18

11

1605

5

5010

10

2004

20

4

36

61

48

11

5.5

10

5.7

5012

12

80

129

105

22

13.5

20

13

2005

5

5016

16

85

134

110

28

13.5

20

13

2006

6

40

66

53

11

6305

63

5

85

128

105

18

11

18

11

2008

8

13

6306

6

2504

25

4

40

66

53

11

5.5

10

5.7

6308

8

90

133

110

18

11

18

11

2505

5

6310

10

90

137

112

22

13.5

20

13

2506

6

40

(45)

66

(69)

53

(56)

6312

12

6316

16

95

145

120

28

13.5

20

13

2508

8

45

74

60

13

6.6

11

6.8

8010

80

10

105

156

130

22

13.5

20

13

3204

32

4

50

76

63

11

5.5

10

5.7

8012

12

110

158

132

22

13.5

20

13

3205

5

50

82

67

13

6.6

11

6.8

8016

16

118

166

14

28

13.5

20

13

3206

6

8020

20

3208

8

53

90

71

15

9

15

9

10010

100

10

125

178

150

25

13.5

20

13

3210

10

10012

12

130

194

160

25

17.5

26

17.5

4005

40

5

60

94

75

15

9

15

9

10016

16

140

204

170

28

17.5

26

17.5

4006

6

10020

20

4008

8

63

99

80

15

9

15

9

12510

125

10

150

214

180

28

17.5

26

17.5

4010

10

63

107

85

18

11

18

11

12512

12

160

224

190

28

17.5

26

17.5

4012

12

67

12516

16

170

251

210

32

22

33

21.5

5005

50

5

71

109

90

15

9

15

9

12520

20

5006

6

16020

160

20

200

277

236

36

22

33

21.5

注：1．公称直径和公称导程的组合按照GB/T 17587.2(以下同)。

2．D₅、D₆、h按照GB/T 152.2(以下同)。

3．表中括号内数据为双螺母垫片预紧结构滚珠螺母安装连接尺寸(以下同)。
