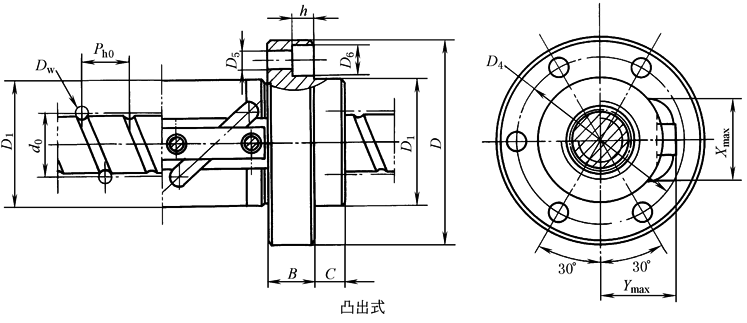

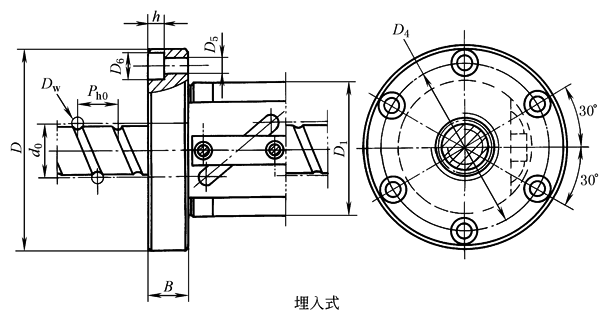

外循环埋入式和凸出式大导程滚珠螺母安装、连接尺寸

mm

规格

代号

公称

直径

公称

导程

滚珠螺母安装、连接尺寸

埋   入   式

凸   出   式

d₀

P_h0

D₁

D

D₄

B

D₅

D₆

h

D₁

D

D₄

B

C

D₅

D₆

h

X_max

Y_max

2010

20

10

50

76

63

15

5.5

10

5.7

40

66

53

13

8

5.5

10

5.7

26

28

2012

12

10

2016

16

10

2020

20

10

2516

25

16

60

89

75

15

6.6

11

6.8

45

74

60

15

10

6.6

11

6.8

37

39

2520

20

2525

25

3216

32

16

67

104

85

15

9

15

9

53

90

71

22

10

9

15

9

41

39

3220

20

3225

25

3232

32

4020

40

20

85

127

105

22

11

18

11

63

107

85

22

10

11

18

11

49

44

4025

25

4032

32

4040

40

5025

50

25

100

149

125

28

13.5

20

13

85

134

110

28

12

13.5

20

13

61

57

5032

32

5040

40
