外循环埋入式和凸出式滚珠螺母安装、连接尺寸

mm

规格

代号

公称

直径

公称

导程

滚珠螺母安装、连接尺寸

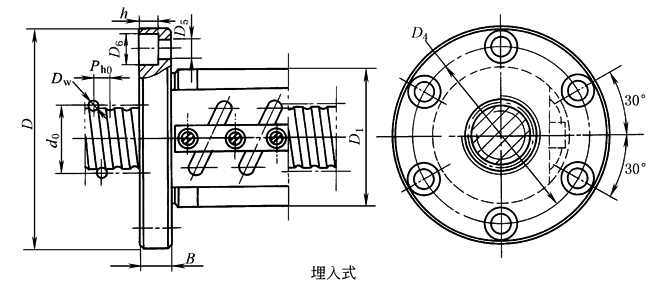

埋   入   式

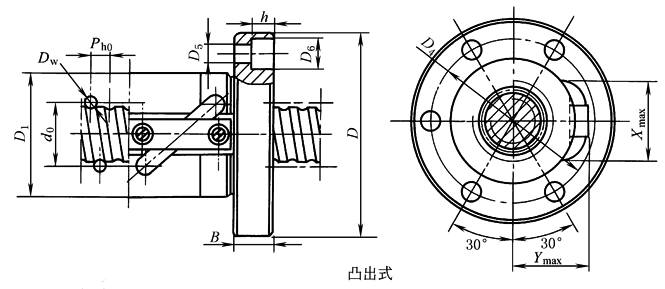

凸   出   式

d₀

P_h0

D₁

D

D₄

B

D₅

D₆

h

D₁

D

D₄

B

D₅

D₆

h

X_max

Y_max

1604

16

4

36

60

47

11

5.5

10

5.7

28

(32)

52

(55)

28

(42)

11

5.5

10

5.7

20

20(22)

1605

5

40

66

53

11

5.5

10

5.7

21

21(23)

2004

20

4

40

66

53

11

5.5

10

5.7

36

61

48

11

5.5

10

5.7

23

24

2005

5

45

69

56

11

5.5

10

5.7

25

26

2006

6

50

76

63

11

5.5

10

5.7

40

66

53

11

5.5

10

5.7

26

28

2008

8

13

13

2504

25

4

50

76

63

11

5.5

10

5.7

40

66

53

11

5.5

10

5.7

28

26

2505

5

29

27

2506

6

53

80

67

11

5.5

10

5.7

40(45)

66(69)

53(56)

11

5.5

10

5.7

31

28(31)

2508

8

60

89

75

13

6.6

11

6.8

45

74

60

13

6.6

11

6.8

32

32

2510

10

15

50

78

63

15

6.6

11

6.8

37

39

2512

12

15

3204

32

4

56

85

71

11

5.5

10

5.7

50

76

63

11

5.5

10

5.7

35

31

3205

5

60

90

75

13

6.6

11

6.8

50

82

67

13

6.6

11

6.8

36

32

3206

6

37

33

3208

8

67

104

85

15

9

15

9

53

90

71

15

9

15

9

39

36

3210

10

75

109

90

15

9

15

9

56

90

71

15

9

15

9

41

40

3212

12

4005

40

5

67

104

85

15

9

15

9

60

94

75

15

9

15

9

44

38

4006

6

71

109

90

15

9

15

9

45

38

4008

8

75

109

90

18

9

15

9

63

99

80

15

9

15

9

47

41

4010

10

85

127

105

18

11

18

11

63

107

85

18

11

18

11

49

44

4012

12

90

132

110

18

11

18

11

67

51

48

4016

16

22

71

112

90

22

11

18

11

51

50

5005

50

5

80

114

95

15

9

15

9

71

109

90

15

9

15

9

54

43

5006

6

85

119

100

15

9

15

9

55

44

5008

8

85

127

105

18

11

18

11

75

117

95

18

11

18

11

56

47

5010

10

95

140

118

18

11

18

11

58

50

5012

12

100

149

125

22

13.5

20

13

80

129

105

22

13.5

20

13

61

54

5016

16

22

85

134

110

28

13.5

20

13

64

60

5020

20

28

6305

63

5

95

141

118

18

11

18

11

85

128

105

18

11

18

11

67

50

6306

6

100

143

120

18

11

18

11

67

51

6308

8

105

148

125

18

11

18

11

90

133

110

18

11

18

11

69

55

6310

10

110

157

132

22

13.5

20

13

90

137

112

22

13.5

20

13

71

57

6312

12

118

165

140

22

13.5

20

13

73

59

6316

16

125

175

150

28

13.5

20

13

95

145

120

28

13.5

20

13

76

65

6320

20

8010

80

10

130

186

160

22

13.5

20

13

105

156

130

22

13.5

20

13

87

65

8012

12

140

196

170

22

13.5

20

13

110

158

132

22

13.5

20

13

90

69

8016

16

150

206

180

28

13.5

20

13

118

166

140

28

13.5

20

13

93

77

8020

20

10010

100

10

160

224

190

25

17.5

26

17.5

125

178

150

25

13.5

20

13

107

75

10012

12

130

194

160

25

17.5

26

17.5

109

79

10016

16

170

234

200

28

17.5

26

17.5

140

204

170

28

17.5

26

17.5

112

87

10020

20

12510

125

10

190

254

220

28

17.5

26

17.5

150

214

180

28

17.5

26

17.5

131

87

12512

12

160

224

190

28

17.5

26

17.5

133

94

12516

16

200

281

240

32

22

33

21.5

170

251

210

32

22

33

21.5

136

97

12520

20

16020

160

20

240

321

280

36

22

33

21.5

200

277

236

36

22

33

21.5

174

122
