JSZ型—带制动轮型联轴器(JB/T 8869—2000)

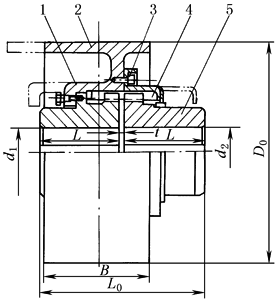

1、5—半联轴器；2—制动轮；3—罩壳；4—蛇形弹簧

工作温度：-30～150℃。

标记方法：

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。

制动轮安装在从动端。

基本参数和主要尺寸

型 号

制动转矩

T_m

许用转速

n_p

制　 动　 轮

轴　 孔　 直　 径

轴孔

长度

L

总长

L₀

间 隙

t

质 量

润滑油

直径 D₀

宽度 B

d₁

d₂

N·m

r·min^-1

mm

kg

JSZ1

125

3820

160

65

—

12，14，16，18，19

54

111

3

10.44

0.085

20，22，24，25，28，30，32，35，38，40，42，45，48，50

JSZ2

250

2870

200

70

—

16，18，19

76

155

3

23.61

0.142

20，22，24，25，28，30，32，35，38，40，42，45，48，50，55，56

—

60，63，65

JSZ3

355

2300

250

90

25，28

—

82

167

3

28.6

0.17

30，32，35，38，40，42，45，48，50，55，56

60，63

60，63，65，70，71

JSZ4

1000

1730

315

110

25，28

—

95

195

5

59.93

0.284

30，32，35，38，40，42，45，48，50，55，56，60，63，65，70，71，75

80，85

80，85，90，95

JSZ5

1400

1350

400

140

25，28，30，32，35，38

—

98

201

5

85.806

0.34

40，42，45，48，50，55，56

50，55，56

60，63，65，70，71，75，80，85，90，95，100

JSZ6

2800

1145

500

180

40，42，45，48，50，55，56

—

124

253

5

144.372

0.681

60，63，65，70，71，75，80，85，90，95

100，110，120

100，110，120，125

JSZ7

5600

915

630

225

60，63，65，70，71，75

75

130

266

6

255.6

1.248

80，85，90，95，100，110，120，125，130，140

150，160

150

JSZ8

9000

820

710

255

75，80，85，90，95

—

190

386

6

485.326

3.632

100，110，120，125，130，140，150，160，170，180

190

190，200

注：1.质量按无孔计算。

2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。

3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。

4.联轴器选用计算见“机械式联轴器选用计算”节。

5.生产厂家为沈阳三环机械厂。
