JSJ型中间轴长度的校核(JB/T 8869—2000)

①按“机械式联轴器选用计算”节计算，在表“JSJ型—接中间轴型联轴器”中选出联轴器型号并从表中查出中间轴直径d₁及中间轴长度的最小值L_3min。

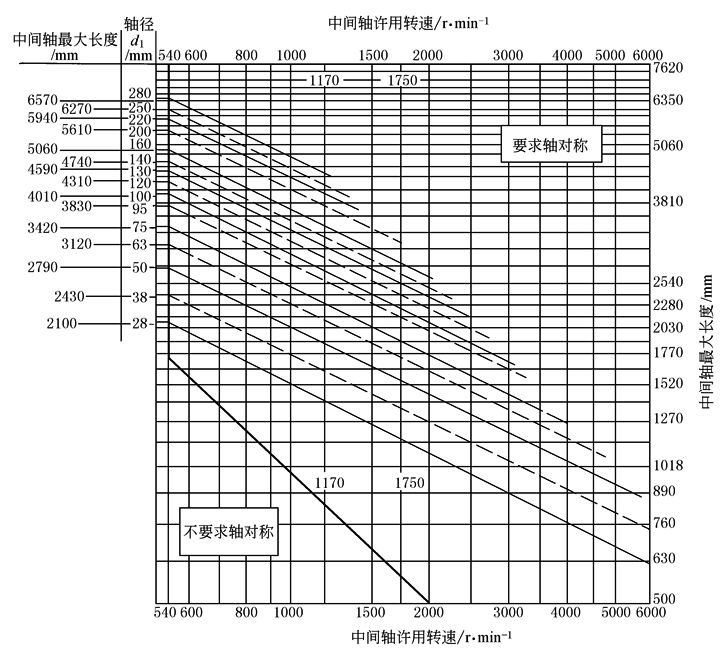

②按中间轴轴径可从下图中找出中间轴最大长度:当转速小于等于540r/min时，对应轴径d₁的左侧数值即为中间轴的最大长度；转速大于540r/min时，从轴径所对应的斜线(实线或虚线)与工作转速竖直线的交点所对应的右侧坐标轴上的数值即为中间轴的最大长度。

③上述交点在下图中粗实线的右方时，要求轴的结构对称；在左方时，不要求轴对称。

④若需要更长的中间轴，可降低转速或选用更大型号的联轴器，亦可采用空心中间轴结构。

中间轴选择
