JSS型—双法兰连接型联轴器(JB/T 8869—2000)

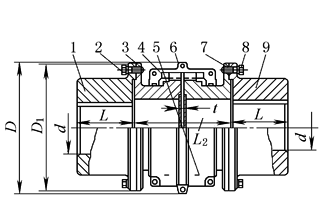

JSS1型～JSS13型

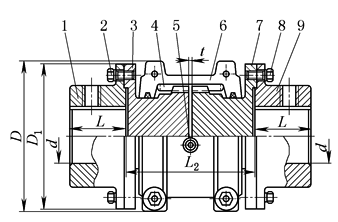

JSS14型～JSS19型

1、9—联接法兰；2、8—螺栓；3、7—半联轴器；4—蛇形弹簧；5—润滑孔；6—罩壳

工作温度：-30～150℃。

标记方法：

联轴器主、从动端联结型式与尺寸相同时，只标记一端，另一端省略。

基本参数和主要尺寸

型 号

公称转矩

T_n

许用转速

n_p

轴孔直径

d

轴孔长度

L

两轴端距离L₂

D

D₁

t

质 量

润滑油

最小

最大

N·m

r·min^-1

mm

kg

JSS1

45

3600

18，19，20，22，24，25，28，30，32，35

35

89

203

97

86

5

3.86

0.0272

JSS2

140

3600

22，24，25，28，30，32，35，38，40，42

42

89

216

106

94

5

5.266

0.0408

JSS3

224

3600

25，28，30，32，35，38，40，42，45，48，50，55，56

54

89

216

114

112

5

8.44

0.0544

JSS4

400

3600

32，35，38，40，42，45，48，50，55，60，63，65

60

111

216

135

125

5

12.53

0.068

JSS5

630

3600

40，42，45，48，50，55，56，60，63，65，70，71，75，80

73

127

300

148

144

5

19.61

0.0682

JSS6

900

3600

48，50，55，56，60，63，65，70，71，75，80，85

80

127

300

159

152

5

24.65

0.1135

JSS7

1800

3600

55，56，60，63，65，70，71，75，80，85，90，95

89

184

406

190

178

5

39.4

0.173

JSS8

3150

3600

65，70，71，75，80，85，90，95，100，110

102

184

406

211

209

5

60.38

0.254

JSS9

5600

2440

75，80，85，90，95，100，110，120，125，130

90

203

406

251

250

6

98.97

0.427

JSS10

8000

2250

80，85，90，95，100，110，120，125，130，140，150

104

210

406

270

276

6

137.58

0.508

JSS11

12500

2025

90，95，100，110，120，125，130，140，150，160，170

120

246

406

308

319

10

196.58

0.735

JSS12

18000

1800

110，120，125，130，140，150，160，170，180，190，

135

257

406

346

346

10

259.69

0.908

JSS13

25000

1650

120，125，130，140，150，160，170，180，190，200

152

267

406

384

386

10

340.5

1.135

JSS14

35500

1500

100，110，120，125，130，140，150，160，170，180，190，200，220，240，250

173

345

371

453

426

10

442.7

1.95

JSS15

50000

1350

110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280

186

356

406

501

457

10

552.06

2.81

JSS16

63000

1220

125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320

220

384

444

566

527

10

836.27

3.49

JSS17

90000

1100

100，110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320

249

400

491

630

591

10

1099.58

3.77

JSS18

125000

1050

110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360

276

411

508

676

660

10

1479.59

4.4

JSS19

160000

900

110，120，125，130，140，150，160，170，180，190，200，220，240，250，260，280，300，320，340，360，380

305

444

576

757

711

10

1856.86

5.63

注：1.质量按无孔计算。

2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。

3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。

4.联轴器选用计算见“机械式联轴器选用计算”节。

5.生产厂家为沈阳三环机械厂。
