JSD型一单法兰连接型联轴器(JB/T 8869—2000)

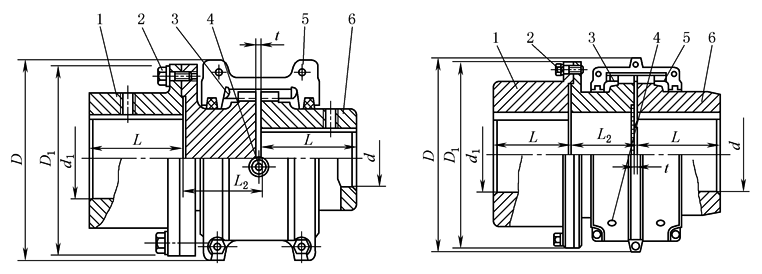

JSD1型～JSD13型　　　　　　　　　　　　　　　　　　JSD14型～JSD19型

1—连接法兰；2—螺栓；3—蛇形弹簧；4—润滑孔；5—罩壳；6—半联轴器

工作温度：-30～150℃。

标记方法：

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。

基本参数和主要尺寸

型 号

公称转矩

T_n

许用转速

n_p

轴　 孔　 直　 径

轴 孔 长 度

两轴端距离L₂

D

D₁

间隙

t

质量

润滑油

法 兰 d₁

半联轴器

d

法兰

L

半联轴器

L

最小

最大

N·m

r·min^-1

mm

kg

JSD1

45

3600

18，19，20，22，24

35

47

45

102

97

86

3

2.9

0.0272

25，28

30，32，35

—

JSD2

140

3600

22，24，25，28

41

47

45

109

106

94

3

3.9

0.0408

30，32，35，38

30，32，35

40，42

—

JSD3

224

3600

25，28，30，32，35，38

54

50

45

109

114

113

3

5.9

0.0544

40，42，45，48，50，55，56

40，42

JSD4

400

3600

32，35，38

60

60

56

109

135

125

3

8.98

0.068

40，42，45，48，50，55，56

40，42，45，48，50

60，63，65

—

JSD5

630

3600

40，42，45，48

73

63

64

166

148

114

3

13.5

0.0862

50，55，56

60，63，65，70，71，75，80

—

JSD6

900

3600

48，50，55，56

79

76

64

166

159

152

3

17.5

0.113

60，63，65，70，71，75

60，63，65

80，85

—

JSD7

1800

3600

55，56，60，63，

65，70，71，75

88

88

93

204

190

178

3

28.6

0.172

80，85，90，95

80

JSD8

3150

3600

65，70，71，75，

80，85，90，95

98

100

93

204

211

210

3

42.9

0.254

100，110

—

JSD9

5600

2440

80，85，90，95

120

90

103

205

251

251

5

70.8

0.426

100，110，

120，125

100，110

130

—

JSD10

8000

2250

90，95

127

104

106

205

270

276

5

95.7

0.508

100，110，

120，125

100，110，120

130，140，150

—

JSD11

12500

2025

95，100，110，120，125

150

120

125

205

308

319

6

139

0.735

130，140，150

130，140

160，170

—

JSD12

18000

1800

110，120，125，130，140，150

162

134

130

205

346

346

6

190

0.907

160，170，180

160，170

190

—

JSD13

25000

1650

120，125，130，140，150，

160，170，180，190，200

152

184

135

205

384

359

10

259

1.13

JSD14

35500

1500

100，110，120，125，130，

140，150，160，170，180

173

183

175

185

453

426

10

342.77

1.95

190，200，220

190，200

240，250

—

JSD15

50000

1350

110，120，125

120，125

186

198

180

205

501

457

10

434.48

2.81

130，140，150，160，

170，180，190，200，220

240，250，260，280

—

JSD16

63000

1220

125

—

220

216

194

224

566

527

10

641.96

3.49

130，140，150，160，

170，180，190，200，220

240，250，260

240，250

280，300，320

—

JSD17

90000

1100

100，110，120，125

—

249

239

202

247

630

590

10

859.88

3.77

130，140，150，160，170，180，190，200，220，240，250，260

280，300，320

280

JSD18

125000

1050

110，120，125

—

276

259

207

267

676

660

10

1127.71

4.4

130，140，150

150

160，170，180，190，200，220，240，250，260

280，300，320

280，300

340，360

—

JSD19

160000

900

110，120，125，130，140，150

—

305

279

224

289

757

711

10

12.4

5.63

160，170，180

170，180

190，200，220，240，

250，260，280，300，320

340，360，380

—

注：1.质量按无孔计算。

2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。

3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。

4.联轴器选用计算见“机械式联轴器选用计算”节。

5.生产厂家为沈阳三环机械厂。
