JSJ型—接中间轴型联轴器(JB/T 8869—2000)

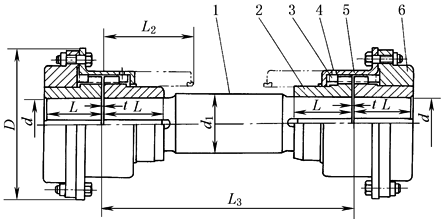

1—中间轴；2—半联轴器；3—蛇形弹簧；4—润滑孔；5—罩壳；6—连接法兰

工作温度：-30～150℃。

标记方法：

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。

基本参数和主要尺寸

型 号

公称转矩

T_n

轴孔直径

d

中间轴

d₁

轴孔长度

L

中间轴

L_3min

D

L₂

间隙

t

质量

(一端)

润滑油

(一端)

N·m

mm

kg

JSJ1

140

22，24，25，28，30，32，35

28

48

162

116

78

3

3.9

0.0408

JSJ2

400

32，35，38，40，42，45，48，50

35

60

195

158

94

3

8.85

0.068

JSJ3

900

48，50，55，56，60，63，65

50

76

213

183

103

3

15.62

0.113

JSJ4

1800

55，56，60，63，65，70，71，75，80

63

89

275

218

134

3

26.42

0.172

JSJ5

3150

65，70，71，75，80，85

75

98

294

245

144

3

37.23

0.254

JSJ6

5600

75，80，85，90，95，100，110

90

120

372

286

182

5

63.11

0.427

JSJ7

8000

80，85，90，95，100，110，120

100

127

391

324

191

5

83.54

0.508

JSJ8

12500

90，95，100，110，120，125，130，140

120

150

453

327

220

6

98

0.735

JSJ9

18000

110，120，125，130，140，150，160，170

130

162

463

365

225

6

140.29

0.908

JSJ10

25000

120，125，130，140，150，160，170，180，190，200

140

184

482

419

235

6

209.75

1.135

JSJ11

35500

140，150，160，170，180，190，200

160

183

549

478

268

6

276.94

1.952

JSJ12

50000

160，170，180，190，200，220，240

200

198

587

548

287

6

381.36

2.815

JSJ13

63000

180，190，200，220，240，250

200

216

622

604

305

6

519.38

3.496

JSJ14

90000

200，220，240，250，260，280

220

239

673

665

330

6

718.68

3.768

JSJ15

125000

240，250，260，280，300，320

250

259

711

708

350

6

898.47

4.4

JSJ16

160000

280，300，320，340，360

280

289

744

782

366

6

1205.28

5.62

注：1.质量按无孔计算。

2.中间轴最大长度计算见“JSJ型中间轴长度的校核”节。

3.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和“表圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。

4.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。

5.联轴器选用计算见“机械式联轴器选用计算”节。

6.生产厂家为沈阳三环机械厂。
