KUUD型、KUUH型、KOOD型和KOOH型

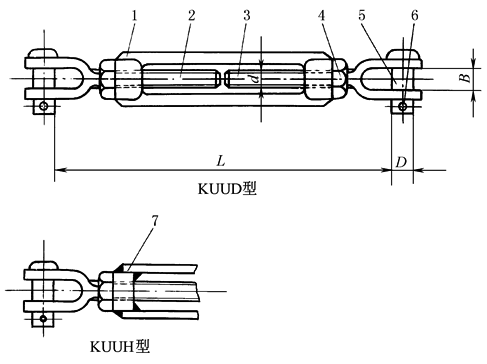

1—模锻螺旋套；2—U形左螺杆；3—U形右螺杆；4—锁紧螺母；5—光直销；6—开口销；7—焊接螺旋套

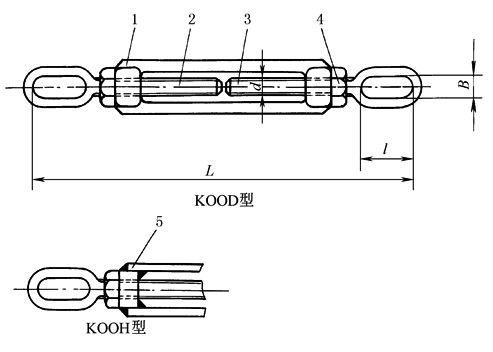

1—模锻螺旋套；2—O形左螺杆；3—O形右螺杆；4—锁紧螺母；5—焊接螺旋套

KUUD型、KUUH型、KOOD型和KOOH型螺旋扣的基本尺寸　　　　　　　　　　　 mm

螺杆直径 d

最大

钢索

直径

B

D

L

质量/kg

螺杆直径d

最大

钢索

直径

B

l

L

质量/kg

KUUD

KUUH

KUUD

KUUH

KOOD

KOOH

KOOD

KOOH

M6

—

3.8

10

6

155/230

0.2

—

M6

—

3.8

10

19

170/245

0.2

—

M8

—

4.9

12

8

210/325

0.4

—

M8

—

4.9

12

24

230/345

0.3

—

M10

—

6.2

14

10

230/340

0.5

—

M10

—

6.2

14

28

255/365

0.4

—

M12

—

7.7

16

12

280/420

0.9

—

M12

—

7.7

16

34

310/450

0.7

—

M14

—

9.3

18

14

295/435

1.1

—

M14

—

9.3

18

40

325/465

0.9

—

M16

—

11.0

22

16

335/525

1.8

—

M16

—

11.0

22

47

390/560

1.6

—

M18

—

13.0

25

18

375/540

2.3

—

M18

—

13.0

25

55

415/580

1.8

—

M20

—

15.0

27

20

420/605

3.1

—

M20

—

15.0

27

60

470/655

2.6

—

M22

M22

17.0

30

23

445/630

3.7

4.1

M22

M22

17.0

30

70

495/680

2.9

3.4

M24

M24

19.5

32

26

505/720

5.8

6.2

M24

M24

19.5

32

80

575/785

4.8

5.2

M27

M27

21.5

36

30

545/755

6.9

7.3

M27

M27

21.5

36

90

610/820

5.5

6.0

M30

M30

24.5

40

32

635/880

11.4

12.1

M30

M30

24.5

40

100

700/950

9.8

10.5

M36

M36

28.0

44

38

650/900

14.1

15.1

M36

M36

28.0

44

105

730/975

11.6

12.5

—

M39

31.0

49

41

720/985

—

21.3

—

M39

31.0

49

120

820/1085

—

18.1

—

M42

34.0

52

45

760/1025

—

24.4

—

M42

34.0

52

130

855/1120

—

19.1

—

M48

40.0

58

50

845/1135

—

35.9

—

M48

40.0

58

140

940/1230

—

29.9

—

M56

43.0

65

57

870/1160

—

43.8

—

M56

43.0

65

150

970/1260

—

35.9

—

M60

46.0

70

61

940/1250

—

57.2

—

M60

46.0

70

170

1085/1390

—

46.2

—

M64

49.0

75

65

975/1280

—

65.8

—

M64

49.0

75

180

1130/1435

—

57.3
