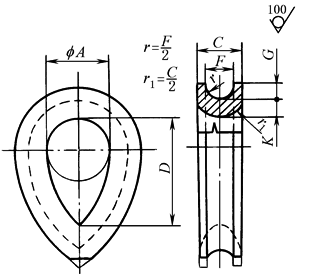

钢丝绳用普通套环(GB/T 5974.1—2006)

推荐材料：Q235-B，15，35；抗拉强度不低于375～530N/mm²，伸长率不小于20%

标记示例：

规格为16mm(钢丝绳公称直径d＞14～16mm)的普通套环，标记为：

套环  GB/T 5974.1—16

套环规格

(钢丝绳

公称直径)

d/mm

尺        寸        /mm

单件质量

/kg

F

C

A

D

G

min

K

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

6

6.7±0.2

10.5

0

－1.0

15

＋1.5

0

27

＋2.7

0

3.3

4.2

0

－0.1

0.032

8

10

12

14

8.9±0.3

11.2±0.3

13.4±0.4

15.6±0.5

14.0

17.5

21.0

24.5

0

－1.4

20

25

30

35

＋2.0

0

36

45

54

63

＋3.6

0

4.4

5.5

6.6

7.7

5.6

7.0

8.4

9.8

0

－0.2

0.075

0.150

0.250

0.393

16

18

20

22

17.8±0.6

20.1±0.6

22.3±0.7

24.5±0.8

28.0

31.5

35.0

38.5

0

－2.8

40

45

50

55

＋4.0

0

72

81

90

99

＋7.2

0

8.8

9.9

11.0

12.1

11.2

12.6

14.0

15.4

0

－0.4

0.605

0.867

1.205

1.563

24

26

28

32

26.7±0.9

29.0±0.9

31.2±1.0

35.6±1.2

42.0

45.5

49.0

56.0

0

－3.4

60

65

70

80

＋4.8

0

108

117

126

144

＋8.6

0

13.2

14.3

15.4

17.6

16.8

18.2

19.6

22.4

0

－0.6

2.045

2.620

3.290

4.854

36

40

44

48

40.1±1.3

44.5±1.5

49.0±1.6

53.4±1.8

63.0

70.0

77.0

84.0

0

－4.4

90

100

110

120

＋6.0

0

162

180

198

216

＋11.3

0

19.8

22.0

24.2

26.4

25.2

28.0

30.8

33.6

0

－0.8

6.972

9.624

12.808

16.595

52

56

60

57.9±1.9

62.3±2.1

66.8±2.2

91.0

98.0

105.0

0

－5.5

130

140

150

＋7.8

0

234

252

270

＋14.0

0

28.6

30.8

33.0

36.4

39.2

42.0

0

－1.1

20.945

26.310

31.396

注：1.适用于GB 8918—2006、GB/T 20118—2006规定的圆股钢丝绳。

2.套环的最大承载能力应不低于公称抗拉强度为1770MPa的圆股钢丝绳最小破断拉力的32%。

3.套环所采用的销轴直径不得小于钢丝绳直径的2倍。
