钢丝绳用楔形接头(GB/T 5973—2006)

材料：楔套 不低于ZG270-500　楔 不低于HT200

标记示例

规格为20mm(钢丝绳公称直径d＞18~20mm)的楔形接头，标记为：楔形接头 GB/T 5973—20；

楔套，标记为：楔套 GB/T 5973—20；楔，标记为：楔 GB/T 5973—20

规格(钢丝绳

公称直径d)

/mm

适用钢丝绳

公称直径

d/mm

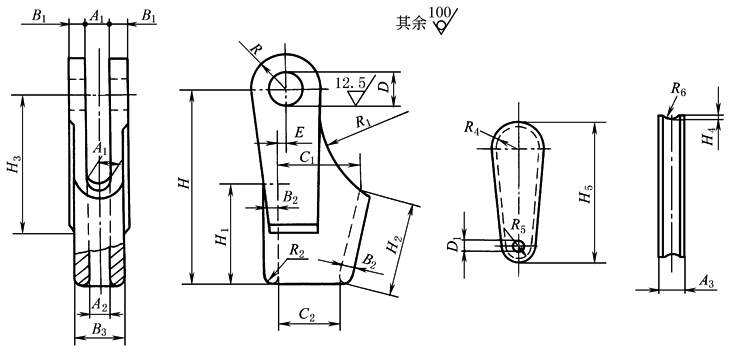

楔         套          /mm

A₁

A₂

B

B₁

B₂

B₃

C₁

D

(H10)

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

6

6

13

+1.0

0

11

+1.0

0

29

8

7

25

30

+1.0

0

16

8

＞6~8

15

13

31

8

7

27

39

18

10

＞8~10

18

16

38

10

8

30

49

20

12

＞10~12

20

18

44

12

10

36

58

25

14

＞12~14

23

21

51

14

13

41

69

30

16

＞14~16

26

+1.5

0

24

+1.5

0

60

17

15

48

77

+1.5

0

34

18

＞16~18

28

26

64

18

17

52

87

36

20

＞18~20

30

28

72

21

18

58

93

38

22

＞20~22

32

29

76

22

22

64

104

40

24

＞22~24

35

32

83

24

24

71

112

50

26

＞24~26

38

35

92

27

25

76

120

55

28

＞26~28

40

36

94

27

25

78

119

55

32

＞28~32

44

+2.0

0

40

+2.0

0

110

33

27

84

146

+2.0

0

65

36

＞32~36

48

44

122

37

32

96

166

70

40

＞36~40

55

51

145

45

32

103

184

75

规格(钢丝绳

公称直径d)

/mm

适用钢丝绳

公称直径

d/mm

楔         套          /mm

C₂

E

H

H₁

H₂

H₃

R

R₁

R₂

单件

质量

/kg

基本

尺寸

极限

偏差

6

6

20.5

+1.0

0

3.0

105

45

43.0

60

16

40

2

0.452

8

＞6~8

27.0

3.5

125

55

51.0

80

25

50

2

0.623

10

＞8~10

32.5

4.5

150

75

71.0

100

25

60

3

0.802

12

＞10~12

40.5

5.5

180

80

75.0

110

30

70

3

1.309

14

＞12~14

50.5

6.5

185

85

79.0

140

35

80

3

1.708

16

＞14~16

56.5

+1.5

0

7.5

195

95

88.0

140

42

90

4

2.379

18

＞16~18

65.5

8.5

195

100

92.0

150

44

100

4

2.948

20

＞18~20

68.0

9.5

220

115

107.0

160

50

110

4

3.939

22

＞20~22

80.0

10.5

240

115

107.0

180

52

120

5

4.571

24

＞22~24

86.5

11.5

260

120

109.0

200

60

130

5

5.928

26

＞24~26

92.5

12.5

280

130

118.0

210

65

140

6

7.153

28

＞26~28

83.0

13.5

305

165

154.0

230

70

155

6

9.906

32

＞28~32

104.0

+2.0

0

15.0

360

190

180.0

270

77

175

7

12.948

36

＞32~36

120.5

17.0

390

210

195.0

280

85

195

7

16.848

40

＞36~40

125.5

19.0

470

260

246.0

340

90

210

8

23.665

规格(钢丝绳

公称直径d)

/mm

适用钢丝绳

公称直径

d/mm

楔      /mm

断裂载荷

/kN

许用载荷

/kN

组件质量

/kg

A₃

H₄

H₅

R₄

R₅

R₆

D₁

单件质量/kg

6

6

9

2

65

12

6.5

3.5

2

0.133

12

4

0.59

8

＞6~8

11

79

15

8.0

4.5

0.179

21

7

0.80

10

＞8~10

12

3

98

18

9.5

5.5

0.242

32

11

1.04

12

＞10~12

14

111

21

11.5

6.5

0.421

48

16

1.73

14

＞12~14

15

4

120

24

14.0

7.5

3.2

0.632

66

22

2.34

16

＞14~16

17

136

26

14.5

9.0

0.889

85

28

3.27

18

＞16~18

19

5

142

30

18.5

10.0

1.045

108

36

4.00

20

＞18~20

21

161

31

17.0

11.0

1.513

135

45

5.45

22

＞20~22

23

166

35

22.0

12.0

4

1.794

168

56

6.37

24

＞22~24

25

6

180

37

22.0

13.0

2.387

190

63

8.32

26

＞24~26

28

192

39

23.0

14.0

3.011

215

75

10.16

28

＞26~28

30

7

229

42

21.5

15.0

4.064

270

90

13.97

32

＞28~32

34

259

47

24.5

17.5

5

4.992

336

112

17.94

36

＞32~36

38

8

286

54

29.5

19.5

6.178

450

150

23.03

40

＞36~40

42

341

58

26.5

21.5

8.689

540

180

32.35

注：1.本标准适用于各类起重机上使用的符合GB 8918—2006、GB/T 20118—2006的圆股钢丝绳的绳端固定或连接。

2.表中许用载荷和断裂载荷是楔套材料采用GB/T 11352—1989中规定的ZG270-500铸钢件、楔的材料采用GB/T 9439—1988中规定的HT200灰铸铁件确定的。

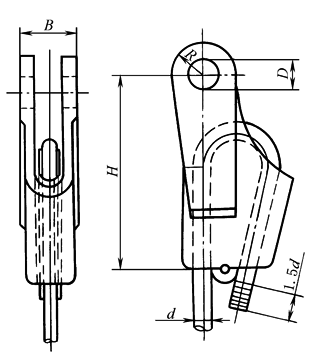

3.楔形接头与钢丝绳的连接方法如表头图所示。
