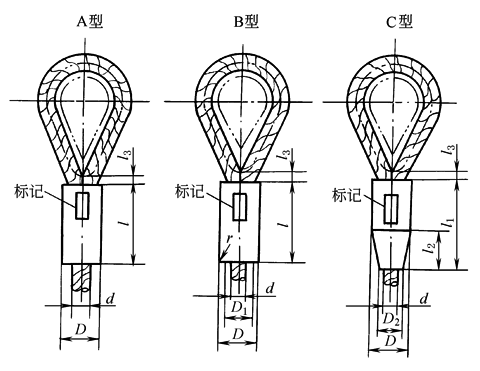

钢丝绳铝合金压制接头(摘自GB/T 6946—1993)

材料：LF2，LF21

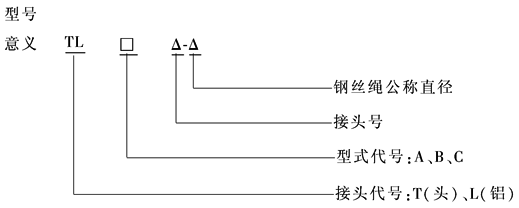

标记示例：

直径为16mm的钢丝绳，按钢丝绳截面积选用18号圆柱锥端型铝合金压制接头，标记为：

接头　TLC18-16  GB/T 6946—1993

表1　　　　　　　　　　　　　　　　　　　　　接头基本参数　　　　　　　　　　　　　　　　　　　　　　　mm

接头号

D

D_1min

D_2max

l_min

l_1min

l_2max

l₃

≈

r

压制力/kN

(参考值)

基本尺寸

极限偏差

6

7

8

13

15

17

11

13

15

—

—

—

30

34

38

—

—

—

—

—

—

3

4

4

6

7

8

300

350

400

9

10

11

19

21

23

17

18

20

15

16

18

44

49

54

48

53

58

20

22

24

5

5

6

9

10

11

450

500

600

12

13

14

25

27

29

22

24

25

19

21

22

59

64

69

64

69

74

27

29

31

6

7

7

12

13

14

700

800

1000

16

18

20

33

37

41

29

32

36

25

28

31

78

88

98

83

94

105

35

40

44

8

9

10

16

18

20

1200

1400

1600

22

24

26

45

49

54

39

43

46

34

37

41

108

118

127

115

126

134

49

53

57

11

12

13

22

24

26

1800

2000

2250

28

30

32

58

62

66

50

53

56

44

47

50

137

147

157

145

155

168

62

66

71

14

15

16

28

30

32

2550

2950

3400

34

36

38

70

74

78

59

63

66

53

56

59

167

176

186

178

185

196

75

79

84

17

18

19

34

36

38

3800

4300

4800

40

44

48

82

90

98

69

75

81

62

68

74

196

215

235

200

228

248

88

96

106

20

22

24

40

44

48

5300

6200

7300

52

56

60

106

114

124

87

93

99

80

86

93

255

275

295

270

290

315

114

124

132

26

28

30

52

56

60

8600

10000

12000

表2　　　　　　　　　　　　　　　　　　　　钢丝绳金属截面积与接头号关系

钢丝绳

公称直径

/mm

第一种情况

第二种情况

第三种情况

钢丝绳金属截面积/mm²

接头号

钢丝绳金属截面积/mm²

接头号

钢丝绳金属截面积/mm²

接头号

＞

≤

＞

≤

＞

≤

6

7

8

11.9

13.9

18.1

16.5

19.2

25.0

6

7

8

16.5

19.2

25.0

20.5

23.9

31.2

7

8

9

20.5

23.9

31.2

25.9

30.0

39.2

8

9

10

9

10

11

22.9

28.3

34.2

31.7

39.2

47.5

9

10

11

31.7

39.2

47.5

39.4

48.7

58.9

10

11

12

39.4

48.7

58.9

49.6

61.3

74.1

11

12

13

12

13

14

40.7

47.8

55.4

56.6

66.2

76.8

12

13

14

56.6

66.2

76.8

70.1

82.3

95.4

13

14

16

70.1

82.3

95.4

88.2

104.0

120.0

14

16

18

16

18

20

72.4

91.6

113.0

100.0

127.0

157.0

16

18

20

100.0

127.0

157.0

125.0

158.0

195.0

18

20

22

125.0

158.0

195.0

157.0

199.0

245.0

20

22

24

22

24

26

137.0

163.0

191.0

189.0

226.0

265.0

22

24

26

189.0

226.0

265.0

236.0

280.0

329.0

24

26

28

236.0

280.0

329.0

296.0

353.0

414.0

26

28

30

28

30

32

222.0

254.0

290.0

308.0

352.0

401.0

28

30

32

308.0

352.0

401.0

382.0

438.0

499.0

30

32

34

382.0

438.0

499.0

480.0

551.0

627.0

32

34

36

34

36

38

327.0

366.0

408.0

454.0

509.0

565.0

34

36

38

454.0

509.0

565.0

563.0

631.0

703.0

36

38

40

563.0

631.0

703.0

708.0

794.0

884.0

38

40

44

40

44

48

452.0

547.0

651.0

630.0

760.0

904.0

40

44

48

630.0

760.0

904.0

780.0

942.0

1121.0

44

48

52

780.0

942.0

1121.0

980.0

1185.0

1411.0

48

52

56

52

56

60

764.0

886.0

1017.0

1061.0

1231.0

1413.0

52

56

60

1061.0

1231.0

—

1316.0

1526.0

—

56

60

—

1316.0

—

—

1656.0

—

—

60

—

—

注：接头号的选取与钢丝绳公称直径及其金属截面积有关。按表中钢丝绳公称直径，再根据钢丝绳的金属截面积选取接头号。

介于表中钢丝绳公称直径系列之间的钢丝绳，应按下列原则靠入系列：

a．在直径6～14mm范围内，所选用的钢丝绳公称直径按小数位四舍五入靠入系列。例如：f 9.3mm靠f 9mm。

b．在直径大于14～40mm范围内，所选用的钢丝绳公称直径与表中钢丝绳公称直径之差小于1mm时，靠入系列小值，当直径差大于或等于1mm时，靠入系列大值。例如：f 22.5mm靠f 22mm，f 31mm靠f 32mm。

c．在直径大于40～60mm范围内，所选用的钢丝绳公称直径与表中钢丝绳公称直径之差小于或等于2mm时，靠入系列小值，当直径差大于2mm时，靠入系列大值。例如：f 46mm靠f 44mm，f 47.5mm靠f 48mm。

适用范围　适用于直径6～60mm，公称抗拉强度不大于1770MPa的圆股钢丝绳的接头；不适用于单股和异型股钢丝绳。

使用条件　a．接头在使用中不允许受弯。

b．接头工作环境温度范围-40～150℃。

质量要求　a．接头表面应光滑，无裂纹，无飞边、毛刺。

b．采用套环时接头基本参数要符合表1规定。

c．当无套环时，接头到绳套内边的距离必须大于或等于3倍的吊钩宽度或15倍钢绳直径。

d．C型压制接头，钢丝绳端部应封在接头内部，距离头部端不得大于0.5d，A型和B型接头钢丝绳端部必须超出接头0.5～1.0d。

e．接头合模错移量：径向不得超过0.5mm，轴向不得超过1mm。

f．接头圆度公差不得超过1mm。

g．接头强度应能承受钢丝绳最小破断拉力的90％的静载荷以及承受钢丝绳最小破断拉力15％～30％的冲击载荷。
