计算选型
|

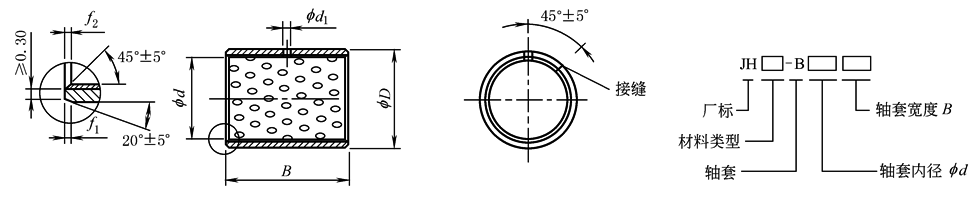

JH2、JH2W、JH2G型轴套尺寸 mm |
|||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
|
轴套 |
推荐轴颈及轴套座孔 |
油孔 |
轴套宽度B±0.25 |
||||||||||||||||||||||||||
|
内径f d |
外径f D |
轴颈 |
座孔 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
65 |
70 |
80 |
90 |
95 |
100 |
110 |
f1 |
f2 |
|||||
|
尺寸 |
偏差 |
尺寸 |
偏差 |
尺寸 |
(h8) |
尺寸 |
(H7) |
f d1 |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
JH |
|
8 |
+0.083 +0.025 |
10 |
+0.055 +0.026 |
8 |
0 -0.022 |
10 |
+0.015 0 |
4 |
0808 |
0810 |
0812 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6 ± 0.4 |
＜ 0.4 |
|
10 |
+0.102 +0.032 |
12 |
+0.065 +0.030 |
10 |
12 |
+0.018 0 |
|
1010 |
1012 |
1015 |
1020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
12 |
14 |
12 |
0 -0.027 |
14 |
|
1210 |
1212 |
1215 |
1220 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
14 |
16 |
14 |
16 |
|
|
|
1415 |
1420 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
15 |
17 |
15 |
17 |
|
1510 |
1512 |
1515 |
1520 |
1525 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
16 |
18 |
16 |
18 |
|
|
|
1615 |
1620 |
1625 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
18 |
20 |
+0.075 +0.035 |
18 |
20 |
|
|
|
1815 |
1820 |
1825 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
20 |
+0.124 +0.040 |
23 |
20 |
0 -0.033 |
23 |
+0.021 0 |
|
2010 |
2012 |
2015 |
2020 |
2025 |
2030 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 ± 0.4 |
0.4 ± 0.3 |
||
|
22 |
25 |
22 |
25 |
6 |
|
|
|
2212 |
2220 |
2225 |
2230 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
24 |
27 |
24 |
27 |
|
|
|
2415 |
2420 |
2425 |
2430 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
25 |
28 |
25 |
28 |
|
|
|
2515 |
2520 |
2525 |
2530 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
28 |
32 |
+0.085 +0.045 |
28 |
32 |
+0.025 0 |
|
|
|
|
2820 |
2825 |
2830 |
|
|
|
|
|
|
|
|
|
|
|
|
1.2 ± 0.4 |
0.4 ± 0.3 |
|||
|
30 |
34 |
30 |
34 |
|
|
|
|
3020 |
|
3030 |
|
3040 |
|
|
|
|
|
|
|
|
|
|
|||||||
|
32 |
+0.150 +0.050 |
36 |
32 |
0 |
36 |
|
|
|
|
3220 |
|
3230 |
3235 |
3240 |
|
|
|
|
|
|
|
|
|
|
|||||
|
35 |
39 |
35 |
-0.039 |
39 |
|
|
|
|
3520 |
|
3530 |
3535 |
3540 |
|
3550 |
|
|
|
|
|
|
|
|
||||||
|
40 |
44 |
40 |
|
44 |
8 |
|
|
|
|
4020 |
|
4030 |
|
4040 |
|
4050 |
|
|
|
|
|
|
|
|
|||||
|
45 |
50 |
45 |
|
50 |
|
|
|
|
4520 |
|
4530 |
|
4540 |
4545 |
4550 |
4560 |
|
|
|
|
|
|
|
1.8 ± 0.6 |
0.6 ± 0.4 |
||||
|
50 |
55 |
+0.100 +0.055 |
50 |
|
55 |
+0.030 0 |
|
|
|
|
|
|
|
|
5040 |
|
5050 |
5060 |
|
|
|
|
|
|
|
||||
|
55 |
+0.180 +0.060 |
60 |
55 |
0 |
60 |
|
|
|
|
5520 |
5525 |
5530 |
|
5540 |
|
5550 |
5560 |
|
|
|
|
|
|
|
|||||
|
60 |
65 |
60 |
-0.046 |
65 |
|
|
|
|
|
|
6030 |
|
6040 |
|
|
6060 |
|
6070 |
|
|
|
|
|
||||||
|
65 |
70 |
65 |
0 |
70 |
|
|
|
|
|
|
|
|
6540 |
|
6550 |
6560 |
|
6570 |
|
|
|
|
|
||||||
|
70 |
75 |
70 |
-0.046 |
75 |
|
|
|
|
|
|
|
|
7040 |
|
7050 |
7060 |
7065 |
7070 |
7080 |
|
|
|
|
||||||
|
75 |
80 |
75 |
|
80 |
9.5 |
|
|
|
|
|
|
|
|
7540 |
|
|
7560 |
|
|
7580 |
|
|
|
|
|||||
|
80 |
85 |
+0.120 +0.070 |
80 |
|
85 |
+0.035 0 |
|
|
|
|
|
|
|
|
8040 |
|
|
8060 |
|
|
8080 |
|
|
80100 |
|
||||
|
|
|
|
|
||||||||||||||||||||||||||
|
85 |
+0.212 +0.072 |
90 |
85 |
0 |
90 |
|
|
|
|
|
|
8530 |
|
8540 |
|
|
8560 |
|
|
8580 |
|
|
85100 |
|
|||||
|
90 |
95 |
90 |
-0.054 |
95 |
|
|
|
|
|
|
|
|
9040 |
|
|
9060 |
|
|
9080 |
9090 |
|
90100 |
|
||||||
|
95 |
100 |
95 |
|
100 |
|
|
|
|
|
|
|
|
|
|
|
9560 |
|
|
9580 |
|
|
95100 |
|
||||||
|
100 |
105 |
100 |
|
105 |
|
|
|
|
|
|
|
|
|
|
10050 |
10060 |
|
|
10080 |
|
10095 |
|
|
||||||
|
105 |
110 |
105 |
|
110 |
|
|
|
|
|
|
|
|
|
|
|
10560 |
|
|
10580 |
|
|
|
105110 |
||||||
|
110 |
115 |
110 |
|
115 |
|
|
|
|
|
|
|
|
|
|
|
11060 |
|
|
11080 |
|
|
|
110110 |
||||||
|
115 |
120 |
115 |
|
120 |
|
|
|
|
|
|
|
|
|
|
11550 |
11560 |
|
11570 |
|
|
|
115100 |
|
||||||
|
120 |
125 |
+0.170 +0.100 |
120 |
|
125 |
+0.040 0 |
|
|
|
|
|
|
|
|
|
|
|
12060 |
|
|
12080 |
|
|
120100 |
120110 |
||||
|
125 |
+0.245 +0.085 |
130 |
125 |
0 -0.063 |
130 |
|
|
|
|
|
|
|
|
|
|
|
12560 |
|
|
12580 |
|
|
125100 |
125110 |
|||||
|
130 |
135 |
130 |
135 |
11 |
|
|
|
|
|
|
|
|
|
|
13050 |
13060 |
|
|
13080 |
|
|
130100 |
|
||||||
|
135 |
140 |
135 |
140 |
|
|
|
|
|
|
|
|
|
|
|
13560 |
|
|
13580 |
|
|
135100 |
|
|||||||
|
140 |
145 |
+0.225 +0.125 |
140 |
145 |
|
|
|
|
|
|
|
|
|
|
14050 |
14060 |
|
|
14080 |
|
|
140100 |
|
||||||
|
150 |
155 |
150 |
155 |
|
|
|
|
|
|
|
|
|
|
15050 |
15060 |
|
|
15080 |
|
|
150100 |
|
|||||||
|
160 |
165 |
160 |
165 |
|
|
|
|
|
|
|
|
|
|
16050 |
16060 |
|
|
16080 |
|
|
160100 |
|
|||||||
|
170 |
175 |
170 |
175 |
|
|
|
|
|
|
|
|
|
|
17050 |
17060 |
|
|
17080 |
|
|
170100 |
|
|||||||
|
180 |
185 |
180 |
185 |
+0.046 0 |
|
|
|
|
|
|
|
|
|
|
18050 |
18060 |
|
|
18080 |
|
|
180100 |
|
||||||
|
190 |
+0.285 +0.100 |
195 |
190 |
0 -0.072 |
195 |
|
|
|
|
|
|
|
|
|
|
19050 |
19060 |
|
|
19080 |
|
|
190100 |
|
|||||
|
200 |
205 |
200 |
205 |
|
|
|
|
|
|
|
|
|
|
20050 |
20060 |
|
|
20080 |
|
|
200100 |
|
|||||||
|
250 |
255 |
250 |
0 -0.081 |
255 |
0.052 0 |
12 |
|
|
|
|
|
|
|
|
|
|
25050 |
25060 |
|
|
25080 |
|
|
250100 |
|
||||
|
255 |
+0.320 +0.110 |
260 |
255 |
260 |
|
|
|
|
|
|
|
|
|
|
25550 |
25560 |
|
|
25580 |
|
|
255100 |
|
||||||
|
注：1.如组装后轴套内径有精加工要求时，应在订货时说明，厂家将留出加工余量。推荐精加工后轴套内径尺寸公差为:H7，轴颈尺寸公差为:d8。表为推荐精加工后尺寸。 2.表中未标出的规格及油孔f d1，可按用户要求定制，需在订货时说明。 3.表中尺寸系列符合GB/T12613.1—2011。 |
