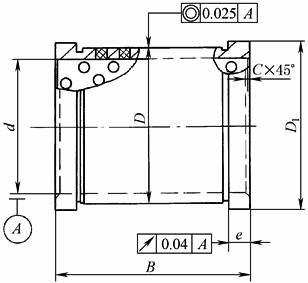

WQP剖分式镶嵌轴承A型尺寸                         /mm

标记示例：剖分式镶嵌轴承WQP030 A型

代  号

d

(H7或H8)

D

D₁

(d11)

B

(h12)

e

C

重量

/kg

WQP 030

30

38

s6

48

34

6

1

0.201

WQP 035

35

45

55

45

6.5

1

0.343

WQP 040

40

50

60

50

7.5

1

0.406

WQP 045

45

55

65

55

7.5

1

0.511

WQP 050

50

60

70

60

7.5

1

0.598

WQP 060

60

70

80

70

10

2

0.847

WQP 070

70

85

95

80

10

2

1.554

WQP 080

80

95

110

95

12.5

2

2.284

WQP 090

90

105

120

105

12.5

2

2.741

WQP 100

100

115

130

115

12.5

2

3.239

WQP 110

110

125

r6

140

125

12.5

2

3.780

WQP 120

120

135

150

140

15

2

4.646

WQP 140

140

160

175

160

20

2

8.127

WQP 160

160

180

200

180

20

2

10.696

注：1.A型轴承采用对开式二螺柱正滑动轴承座(摘自JB/T2561—1991)。

2.B型采用对开式四螺柱正滑动轴承座(摘自JB/T 2562—1991)或对开式四螺柱斜滑动轴承座(摘自JB/T 2563—1991)。B型尺寸见生产厂样本。

3.与外径相配座孔偏差为H7。
