WQZD带挡边整体式镶嵌轴承尺寸

WQZD带挡边整体式镶嵌轴承尺寸　　　　　　　　　　　　　　　　　　　　　　　/mm

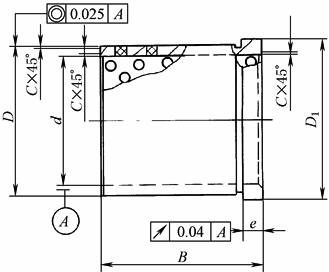

说明: D:\yky\NEW07\new07080-2.files\image001.jpg

标记示例：带挡边整体式镶嵌轴承WQZD030

代  号

d

(H7或H8)

D

D1

(d11)

B

(h12)

e

C

重量

/kg

WQZD 030

30

38

s6

48

34

6

1

0.1656

WQZD 035

35

45

55

45

6.5

1

0.2975

WQZD 040

40

50

60

50

7.5

1

0.3728

WQZD 045

45

55

65

55

7.5

1

0.4480

WQZD 050

50

60

70

60

7.5

1

0.5302

WQZD 060

60

70

80

70

10

2

0.7420

WQZD 070

70

85

95

80

10

2

1.428

WQZD 080

80

95

110

95

12.5

2

2.015

WQZD 090

90

105

120

105

12.5

2

2.445

WQZD 100

100

115

130

115

12.5

2

2.918

WQZD 110

110

125

r6

140

125

12.5

2

3.432

WQZD 120

120

135

150

140

15

2

4.197

WQZD 140

140

160

175

160

20

2

7.424

WQZD 160

160

180

200

180

20

2

9.632

注：1.轴承采用整体有衬正滑动轴承座 (JB/T 2560—2007)。

2.与外径相配座孔的偏差为H7。
