配合表面的位置公差 /μm

配合表面的位置公差                                  /μm

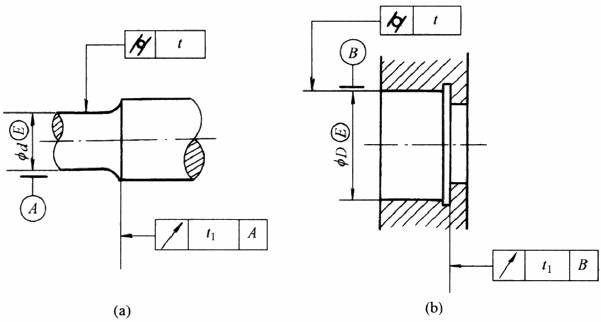

图 配合表面的形位公差



轴承公称直径

/mm

轴  肩

外壳孔肩

垫圈两端面

平行度t2

(max)

轴承公称直径

/mm

轴  肩

外壳孔肩

垫圈两端面

平行度t2

(max)

端面圆跳动 t1

(max)

端面圆跳动 t1

(max)

＞3～6

8

—

12

＞150～180

25

25

40

＞6～10

9

9

15

＞180～250

29

29

46

＞10～18

11

11

18

＞250～315

32

32

52

＞18～30

13

13

21

＞315～400

36

36

57

＞30～50

16

16

25

＞400～500

40

40

63

＞50～80

19

19

30

＞500～630

44

44

70

＞80～120

22

22

35

＞630～800

50

50

80

＞120～150

25

25

40

＞800～1000

56

56

90

注：1．轴承公称直径系指轴承的内径和外径。

2．轴肩端面圆跳动和内垫圈两端面平行度以内径查表确定；外壳孔肩端面圆跳动和外垫圈两端面平行度以外径查表确定。
