关节轴承的配合(GB/T 304.3—2002)

根据轴承内圈(或轴圈)与轴配合的特性，轴颈直径的极限偏差在基孔制配合中选择，如图1所示。过盈配合：p6、n6、m6、k6；过渡配合：h6、h7、g6。

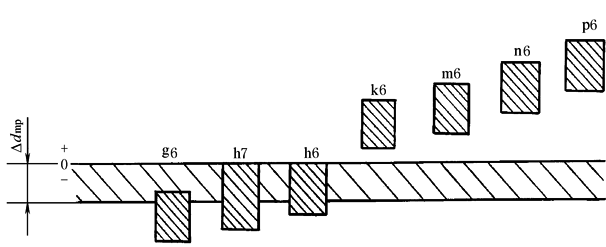

图1  轴承与轴的配合

根据轴承外圈(或座圈)与外壳孔配合的特性，外壳孔直径的极限偏差在基轴制配合中选择，如图2所示。过渡配合：N7、M7、K7、J7；间隙配合：H6、H7、H11。

轴承与轴和外壳孔的配合按表轴和外壳孔的公差带选取。

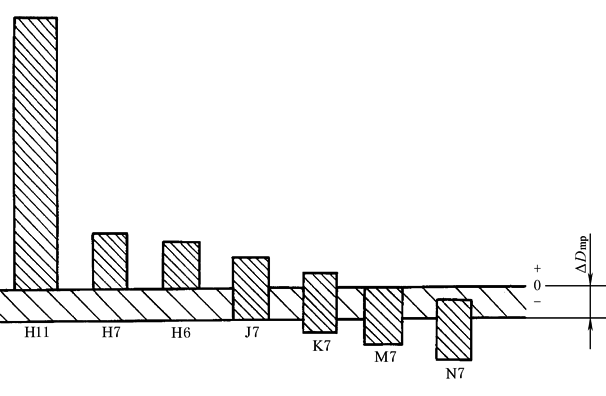

图2  轴承与外壳孔的配合
