液压防松螺母及拉紧器

液压防松螺母及拉紧器借助于高压(p_max＝250MPa)油泵产生的高压油，使螺杆轴向伸长，利用螺杆的弹性变形将螺纹连接锁紧。可以精确地达到设计要求的预紧力，其预紧力比转矩预紧者提高30%以上。采用附件后可实现多个螺栓同步预紧，使被紧固件均匀受力

液压防松螺母与液压螺栓拉紧器分别是用于高预紧力、大规格螺纹连接的紧固件和装拆工具，适用于振动工况下大、重型机械设备和狭窄空间设备的紧固连接。具有优良的防松效果，连接可靠、装拆方便、节时省力等特点，兼有野外防盗功能。已较广泛地用于矿山、电力、石化、铁路、交通、建筑等行业，该产品尚无国家及行业标准。液压防松螺母及拉紧器的加压系统主要由高压手动泵、快换接头、高压软管、油管接头、液压螺母组成，如图所示

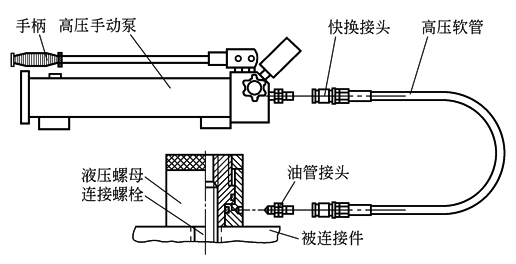

图1  液压防松螺母加压系统示意

(1)液压防松螺母的结构、装拆及产品规格性能

液压防松螺母由缸体，具有内、外螺纹和密封圈的活塞和锁紧螺母组成。其操作程序为：将液压防松螺母整体拧到连接螺栓上，直至消除各连接件之间的间隙(图2a)；卸去堵头，将排净空气后的高压手动油泵、软管接头接到缸体的油管接头上，往复扳动高压油泵的手柄，对油缸加压，使活塞上升，连接螺栓伸长，锁紧螺母、活塞与缸体之间产生间隙，活塞内螺纹与螺栓间形成了强大的预紧力(图2b)；将锁紧螺母拧到与缸体上端面接触并拧紧，卸压，拆除加压系统，拧上堵头，连接被紧锁(图2c)。拆卸液压防松螺母的过程与安装过程相仿，接装加压系统，加压，活塞带着锁紧螺母上升，当螺母底面与缸体上端面分离后，将锁紧螺母上端面拧至与活塞上端面平齐(图2b)，卸压，拆除加压系统，轻微敲击并旋转活塞及螺栓，即可卸下液压防松螺母

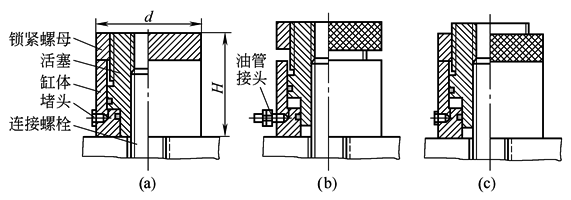

图2  FYM型液压防松螺母结构示意

(2)液压螺栓拉紧器的结构、装拆及产品规格性能

液压螺栓拉紧器是一种先进的螺纹连接预紧和拆卸工具。其原理及拆装方法与液压防松螺母相同，结构相仿。一个型号的拉紧器在更换其螺纹套和内六角套的情况下，可实现数个相近规格螺栓的预紧和拆卸，易于实现多个螺栓的同步紧固。液压螺栓拉紧器的结构如图3

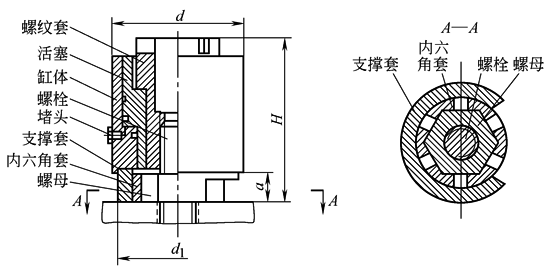

图3  FYL型液压螺栓拉紧器结构示意

其预紧及拆卸过程如下：先将螺母拧紧在螺栓上，再将内六角套套在螺母外面，放好支撑套，将拉紧器组件置于支撑套上，将螺纹套拧在螺栓上；装好加压系统，加压，推动活塞带着螺纹套上升，螺栓伸长带着螺母上升与连接件脱离接触，当达到所需的预紧力或最大拉伸长度时，停止加压；通过内六角套的径向孔将螺母拧紧，卸压，拆除拉紧器，螺母便将螺纹连接锁紧。拆卸螺母时，步骤同上，当螺母与被紧固件脱离接触后，停压，通过内六角套上的径向孔将螺母拧松若干圈，卸压，拆除拉紧器，即可轻松卸下螺母

FYM型液压防松螺母参数(Q/XF 001—2006)

型号

螺纹规格

油压作用

面积S/mm²

预紧力F/kN

(p＝150MPa时)

H

/mm

d

/mm

最大拉伸长度

h/mm

质量

/kg

FYM24

M24×3

1080

162

52

58

5

0.7

FYM30

M30×3.5

1330

200

53

68

5

1

FYM36

M36×4

1760

264

58

80

5

1.6

FYM42

M42×4.5

2490

374

65

92

6

2.4

FYM48

M48×5

2840

426

70

100

6

2.9

FYM56

M56×5.5

3690

554

78

114

8

4.2

FYM64

M64×6

4210

631

84

124

10

5.2

FYM72

M72×6

5990

898

95

145

12

8.3

FYM80

M80×6

7190

1079

105

160

12

11

FYM90

M90×6

9110

1366

114

178

12

15

FYM100

M100×6

13750

2062

130

208

15

24

FYM110

M110×6

14660

2200

140

219

15

27

FYM125

M125×6

16530

2480

150

240

18

35

FYM140

M140×6

20770

3116

170

265

18

47

FYM160

M160×6

22480

3372

180

285

20

55

技术条件

材料：钢

性能等级：10、12

螺纹公差：6H

产品等级：A

表面处理：发黑

FYL型液压螺栓拉紧器参数(Q/XF 002—2006)

型号

螺纹规格

油压作用

面积S/mm²

预紧力F/kN

(p＝150MPa时)

H

/mm

d

/mm

d₁

/mm

a

/mm

最大拉伸

长度h/mm

质量

/kg

FYL1

M24～M33

4260

639

109

110

90

30

12

5

FYL2

M36～M45

5900

885

124

140

115

37

14

10

FYL3

M48～M60

10500

1575

160

175

160

63

16

19

FYL4

M64～M80

17000

2550

187

220

200

77

18

42

FYL5

M90～M100

24300

3645

216

250

230

93

18

69

FYL6

M110～M125

36600

5490

248

305

290

112

20

102

FYL7

M140～M160

43200

6480

290

325

305

145

22

130

技术条件

材料：钢

性能等级：10、12

螺纹公差：6H

产品等级：A

表面处理：发黑

注：1.如需其他规格或有特殊要求，与生产厂联系。

2.生产厂：西安帆力机电技术有限公司。
