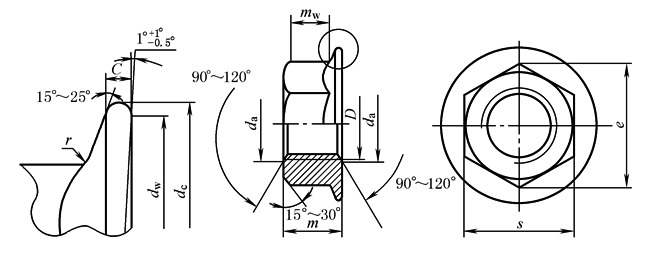

施必牢(SPL)六角法兰面螺母(SPL 6177.1—2004、SPL 6177.2—2004)　　　　mm

标记示例

螺纹规格D＝M12、性能等级8级、表面镀锌钝化(彩虹色)、等级为A级的六角法兰面螺母，标记为：

螺母 SPL 6177.1  M12  F3

螺纹规格D＝M12×1.25、性能等级10级、表面氧化、等级为A级的六角法兰面螺母，标记为：

螺母 SPL 6177.2  M12×1.25-10  F9

螺纹规格D

M5

M6

M8

M10

M12

M14

M16

M20

螺距P

粗牙

0.8

1

1.25

1.5

1.75

2

2

2.5

细牙

—

—

1

1.25(1)

1.25(1.5)

(1.5)

1.5

1.5

C(最小)

1

1.1

1.2

1.5

1.8

2.1

2.4

3

d_a

最大

5.75

6.75

8.75

10.8

13

15.1

17.3

21.6

最小

5

6

8

10

12

14

16

20

d_w(最小)

9.8

12.2

15.8

19.6

23.8

27.6

31.9

39.9

d_c(最大)

11.8

14.2

17.9

21.8

26

29.9

34.5

42.8

e(最小)

8.79

11.05

14.38

16.64

20.03

23.36

26.75

32.95

m

最大

5

6

8

10

12

14

16

20

最小

4.7

5.7

7.64

9.64

11.57

13.3

15.3

18.7

m_w(最小)

2.5

3.1

4.6

5.6

6.8

7.7

8.9

10.7

s

公称＝最大

8

10

13

15

18

21

24

30

最小

7.78

9.78

12.73

14.73

17.73

20.67

23.67

29.16

r(最大)

0.3

0.4

0.5

0.6

0.7

0.9

1

1.2

每1000个的质量/kg

0.0018

0.0036

0.0068

0.0112

0.019

0.029

0.046

0.08

技术条件

材料及性

能等级

钢

不锈钢

8

10

12

粗牙

D≤16

1型

D＞16

2型

1型

2型

A2-70

细牙

2型

1型

2型

D≤16:2型

螺纹标准

产品等级

表面处理

美国施必牢螺纹标准

D≤16:A

D＞16:B

钢：氧化、电镀，或由供需双方协议

不锈钢：简单处理

注：1.括号内的规格尽量不要采用。如需其他规格与生产厂联系。

2.r适用于棱角和六角面。
