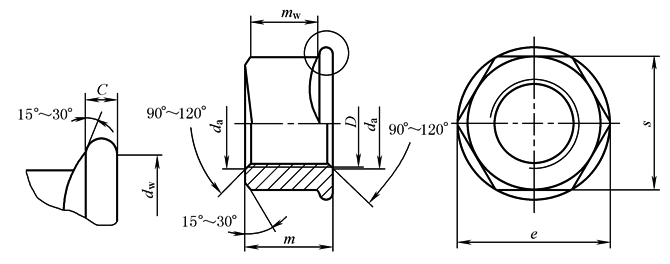

施必牢(SPL)六角凸缘螺母(SPL-CO—2004)

标记示例

螺纹规格D＝M20、性能等级8级、产品等级B级、不经表面处理的六角凸缘螺母，标记为：SPL-CO M20-8

螺纹规格D＝M20×1.5、性能等级8级、产品等级B级、镀锌的六角凸缘螺母，标记为：SPL-CO M20×1.5-8 F3

螺纹规格D

M12

M14

M16

M18

M20

M22

M24

M27

M30

螺距

P

粗牙

1.75

2

2

2.5

2.5

2.5

3

3

3.5

细牙

1.25(1.5)

(1.5)

1.5

(1.5)

1.5

1.5

1.5

2

2

C

最大

2.1

3

3.4

4.2

4.2

4.2

5.3

5.3

6.4

最小

1.8

2.4

3

3.8

3.8

3.8

4.7

4.7

5.6

d_a

最大

13

15.1

17.3

19.5

21.6

23.7

25.9

29.1

32.4

最小

12

14

16

18

20

22

24

27

30

d_w(最小)

17.3

20.7

24

26

30

34

36

41

46

e(最小)

20.03

23.36

26.75

29.56

32.95

37.29

39.55

45.2

50.85

m

最大

12

14

16

17.6

20

22

24

27

30

最小

11.57

13

15.3

16.9

18.7

20.7

22.7

25.7

28.7

m_w(最小)

6.8

7.7

8.9

10.7

12.1

14.5

15.9

18

20.1

s

公称＝最大

18

21

24

27

30

34

36

41

46

最小

17.73

20.67

23.67

26.16

29.16

33

35

40

45

每1000个的质量/kg

0.017

0.026

0.039

0.058

0.076

0.112

0.125

0.191

0.289

技术条件

材料及性

能等级

钢

不锈钢

8

10

12

粗牙

D≤16

1型

D＞16

2型

1型

2型

A2-70

细牙

2型

1型

2型

D≤16:2型

螺纹标准

产品等级

表面处理

美国施必牢螺纹标准

D≤16:A

D＞16:B

钢：氧化、电镀，或由供需双方协议

不锈钢：简单处理

注：括号内的规格尽量不要采用。
