施必牢2型六角自锁防脱螺母(SPL 6175PT—2006)

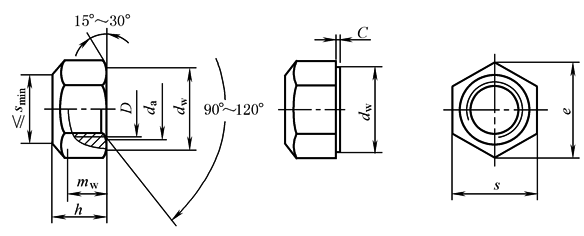

防脱功能部分形状任选；首选非垫圈面型

标记示例

螺纹规格D＝M12×1.75、性能等级8级、表面磷化、产品等级为A级的施必牢2型六角自锁防脱螺母，标记为：

SPL 6175PT.M12×1.75-8  F2

螺纹规格D＝M24×3、性能等级10级、表面镀锌黄色钝化、产品等级为B级的施必牢2型六角自锁防脱螺母，标记为：

SPL 6175PT.M24×3-10  F3

螺纹规格D

M10

M12

M16

M20

M22

M24

M27

M30

螺距P

1.5

1.75

2

2.5

2.5

3

3

3.5

C

最大

—

—

0.8

0.8

0.8

0.8

0.8

0.8

最小

—

—

0.2

0.2

0.2

0.2

0.2

0.2

d_a

最大

10.8

13

17.3

21.6

23.7

25.9

29.1

32.4

最小

10

12

16

20

22

24

27

30

d_w(最小)

14.63

16.63

22.49

27.7

31.4

33.3

38

42.8

e(最小)

17.77

20.03

26.75

32.95

37.29

39.55

45.2

50.85

h

最大

10

12

16.4

20.3

22

23.9

27

30

最小

8.94

11.57

15.7

19

20.7

22.6

25.7

27.3

m_w(最小)

6.43

8.3

11.28

13.52

14.5

16.16

18

19.44

s

公称＝最大

16

18

24

30

34

36

41

46

最小

15.73

17.73

23.67

29.16

33

35

40

45

每1000个的质量/kg

9.5

15

36.7

66.7

—

112.6

175

226.8

技术条件

材料及性能等级

GB/T 3098.2

防脱性能

SPL/JS.08

(企业标准)

钢

不锈钢

8

10

12

D≤16

1型

D＞16

2型

1型

2型

D≤M24:

A2-70

螺纹标准

产品等级

表面处理

美国施必牢螺纹标准

D≤16:A

D＞16:B

氧化、磷化；电镀技术按GB/T 5267；如需其他表面镀层或表面处理，由供需双方协议

注：1.如需其他规格与生产厂联系。

2.生产厂：上海底特精密紧固件有限公司。
