单列圆锥滚子轴承 (GB/T 297—1994)

单列圆锥滚子轴承 (GB/T 297—2015)

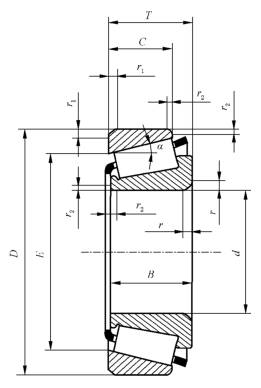

$说明: 说明: D:\yky\NEW07\7-2-79-05.files\image002.jpg$										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
170	230	38	36	31	222	418	1200	1600	3.84	0.28	2.1	1.2	32934 X2	38.0	2.5	2	—	—	—	—	—	6	6	2.1	2
	230	38	38	30	280	560	1200	1600	4.33	0.38	1.6	0.9	32934	41.9	2.5	2	180	183	213	220	222	7	8	2.1	2
	260	57	54	46	385	728	1100	1500	10.1	0.31	1.9	1.1	32034 X2	51.0	3	2.5	—	—	—	—	—	8	13	2.5	2.1
	260	57	57	43	520	920	1100	1500	10.4	0.44	1.4	0.7	32034	56.4	3	2.5	182	187	230	248	249	10	14	2.5	2.1
	310	57	52	43	590	865	1000	1300	16.6	0.44	1.4	0.8	30234	60.4	5	4	188	201	269	292	290	9	14	4	3
	310	91	86	71	968	1640	1000	1300	28.6	0.44	1.4	0.8	32234	76.3	5	4	188	194	259	292	296	10	20	4	3
	360	80	72	62	995	1370	850	1100	35.6	0.35	1.7	1	30334	68.0	5	4	185	214	307	342	331	10	18	4	3
	360	127	120	100									32334		5	4

180	250	45	45	34	340	708	1100	1500	6.44	0.48	1.3	0.7	32936	54.0	2.5	2	190	193	225	240	241	8	11	2.1	2
	280	64	60	52	502	890	1000	1400	14.7	0.4	1.5	0.8	32036 X2	63	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	280	64	64	48	640	1150	1000	1400	14.1	0.42	1.4	0.8	32036	60.1	3	2.5	192	199	247	268	267	10	16	2.5	2.1
	320	57	52	43	610	912	900	1200	17.3	0.45	1.3	0.7	30236	62.8	5	4	198	209	278	302	300	9	14	4	3
	320	91	86	71	998	1720	900	1200	29.9	0.45	1.3	0.7	32236	78.8	5	4	198	201	267	302	306	10	20	4	3
	380	83	75	64	1090	1500	900	1100	40.7	0.35	1.7	1	30336	70.9	5	4	198	228	327	362	351	10	19	4	3
	380	134	126	106									32336		5	4

190	260	45	42	36	292	580	1000	1400	6.52	0.38	1.6	0.9	32938 X2	52.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	260	45	45	34	560	740	1000	1400	6.66	0.48	1.3	0.7	32938	55.2	2.5	2	200	204	235	250	251	8	11	2.1	2
	290	64	60	52	502	932	950	1300	14.1	0.29	2.1	1.1	32038 X2	56.0	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	290	64	64	48	652	1180	950	1300	14.6	0.44	1.4	0.8	32038	62.8	3	2.5	202	209	257	278	279	10	16	2.5	2.1
	340	60	55	46	698	1030	850	1100	20.8	0.44	1.4	0.8	30238	65.0	5	4	208	223	298	322	321	9	14	4	3
	340	97	92	75	1120	1900	850	1100	36.1	0.44	1.4	0.8	32238	82.1	5	4	208	214	286	322	326	10	22	4	3
	400	86	78	65									30338		6	5
	400	140	132	109									32338		6	5

200	280	51	48	41	345	710	950	1300	8.86	0.39	1.5	0.8	32940 X2	57.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	280	51	51	39	460	950	950	1300	9.43	0.39	1.5	0.8	32940	54.2	3	2.5	212	214	257	268	271	9	12	2.5	2.1
	310	70	66	56	575	1120	900	1200	17.4	0.37	1.6	0.9	32040 X2	67.0	3	2.5	—	—	—	—	—	10	16	2.5	2.1
	310	70	70	53	782	1420	900	1200	18.9	0.43	1.4	0.8	32040	66.9	3	2.5	212	221	273	298	297	11	17	2.5	2.1
	360	64	58	48	765	1140	800	1000	24.7	0.44	1.4	0.8	30240	69.3	5	4	218	236	315	342	338	9	16	4	3
	360	104	98	82	1320	2180	800	1000	43.2	0.41	1.5	0.8	32240	85.1	5	4	218	222	302	342	342	11	22	4	3
	420	89	80	67									30340		6	5
	420	146	138	115									32340		6	5

220	300	51	48	41	372	795	900	1200	10.1	0.31	1.9	1.1	32944 X2	53.0	3	2.5	—	—	—	—	—	7	12	2	2.5
	300	51	51	39	470	978	900	1200	10.0	0.43	1.4	0.8	32944	59.1	3	2.5	232	234	275	288	290	10	12	2.5	2.1
	340	76	72	62	702	1330	800	1000	22.3	0.35	1.7	0.9	32044 X2	71.0	4	3	—	—	—	—	—	10	16	3.5	2.5
	340	76	76	57	908	1670	800	1000	24.4	0.43	1.4	0.8	32044	73.0	4	3	234	243	300	326	326	12	19	3	2.5
	400	72	65	54									30244		4	3
	400	114	108	90									32244		5	4
	460	97	88	73									30344		6	5
	460	154	145	122									32344		6	5

240	320	51	48	41	390	860	800	1000	10.9	0.45	1.3	0.7	32948 X2	67.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	320	51	51	39	520	1060	800	1000	10.7	0.46	1.3	0.7	32948	64.7	3	2.5	252	254	290	308	311	10	12	2.5	2.1
	360	76	72	62	710	1420	700	900	25.5	0.32	1.9	1	32048 X2	70.0	4	3	—	—	—	—	—	10	16	3	2.5
	360	76	76	57	920	1730	700	900	25.9	0.46	1.3	0.7	32048	78.4	4	3	254	261	318	346	346	12	19	3	2.5
	440	79	72	60									30248		5	4
	440	127	120	100									32248		5	4
	500	105	95	80									30348		6	5
	500	165	155	132									32348		6	5

260	360	63.5	60	52	525	1150	700	900	19.2	0.3	2	1.1	32952 X2	64.0	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	360	63.5	63.5	48	688	1470	700	900	18.6	0.41	1.5	0.8	32952	69.6	3	2.5	272	279	328	348	347	11	15.5	2.5	2.1
	400	87	82	71	902	1810	670	850	37.8	0.3	2	1.1	32052 X2	76.0	5	4	—	—	—	—	—	12	18	4	3
	400	87	87	65	1120	2170	670	850	38.0	0.43	1.4	0.8	32052	85.6	5	4	278	287	352	382	383	14	22	4	3
	480	89	80	67									30252		6	5
	480	137	130	105									32252		6	5
	540	13	102	85									30352		6	6

280	380	63.5	63.5	48	745	1580	630	800	19.7	0.43	1.4	0.7	32956	74.5	3	2.5	292	298	344	368	368	11	15	2.5	2.1
	420	87	82	71	622	1940	600	750	39.6	0.37	1.6	0.9	32056 X2	87.0	5	4	—	—	—	—	—	12	18	4	3
	420	87	87	65	1190	2290	600	750	40.2	0.46	1.3	0.7	32056	90.3	5	4	298	305	370	402	402	14	22	4	3
	500	89	80	67									30256		6	5
	500	137	130	105									32256		6	5

300	420	76	72	62	778	1700	600	750	30.2	0.28	2.1	1.2	32960 X2	72.0	4	3	—	—	—	—	—	10	16	3	2.5
	420	76	76	57	1020	2200	600	750	31.5	0.39	1.5	0.8	32960	80.0	4	3	315	324	379	406	405	13	19	3	2.5
	460	100	95	82	1050	2190	560	700	55.9	0.31	1.9	1.1	32060 X2	90.0	5	4	—	—	—	—	—	14	20	4	3
	460	100	100	74	1520	2940	560	700	57.5	0.43	1.4	0.8	32060	97.7	5	4	318	329	404	442	439	15	26	4	3
	540	149	140	115									32260		6	5

320	440	76	72	62	798	1760	560	700	44.7	0.3	2	1.1	32964 X2	76.0	4	3	—	—	—	—	—	10	16	3	2.5
	440	76	76	57	1040	2320	560	700	33.3	0.43	1.4	0.8	32964	85.1	4	3	335	343	398	426	426	13	19	3	2.5
	480	100	95	82	1050	2190	530	670	59.1	0.42	1.4	0.8	32064 X2	106	5	4	—	—	—	—	—	14	20	4	3
	480	100	100	74	1540	3000	530	670	60.6	0.46	1.3	0.7	32064	103.5	5	4	338	350	424	462	461	15	26	4	3

340	460	76	72	62	805	1830	530	670	34.3	0.31	1.9	1.1	32968 X2	80.0	4	3	—	—	—	—	—	10	16	3	2.5
	460	76	76	57	1050	2380	530	670	34.8	0.44	1.4	0.8	32968	90.5	4	3	355	362	417	446	446	13	19	3	2.5

360	480	76	72	62	838	1940	500	630	35.8	0.33	1.8	1	32972 X2	84.0	4	3	—	—	—	—	—	10	16	3	2.5
	480	76	76	57	1060	2430	500	630	36.3	0.46	1.3	0.7	32972	96.2	4	3	375	381	436	466	466	13	19	3	2.5
