四列圆锥滚子轴承(GB/T 300—1995)

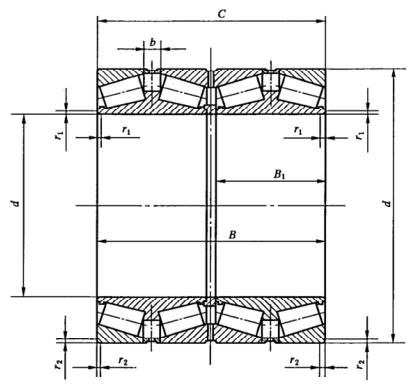

四列圆锥滚子轴承 (GB/T 300—2008)
														径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.67F_r+Y₂F_a 径向当量静载荷：P_0r＝F_r+Y₀F_a 式中　F_r、F_a 均指作用于轴承上的总载荷最小径向载荷F_rmin＝0.02C_r 应用可以承受大的径向载荷，同时也能承受双向轴向载荷，能限制轴或外壳的双向轴向位移改变隔圈的厚度可以调整轴承的游隙，主要用于轧机等重型机械中
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		质量 /kg	轴承代号	其他尺寸 /mm				计算系数				安装尺寸/mm
d	D	C	C_r	C_0r	脂	油	W ≈	380000型	b₁	b₂	r min	r₁ min	e	Y₁	Y₂	Y₀	d_a max	D_a min	a₁
130	180	135						382926		13	2	1.5
	200	185						382026		18.5	2.5	2
	210	215						382126		16	2.5	2

140	190	135						382928		13	2	1.5
	210	185	605	1400	800	1000	24.1	382028	14	17.5	2.5	2	0.37	0.2	0.3	2	150	196	16
	225	226						382128		20	2.5	2.1

150	210	165	602	1580	800	1000	21.2	382930	10	17.5	2.5	2	0.27	2.5	3.7	2.4	160	196	15
	225	195						382030		18.5	2.5	2
	250	260						382130		23	2.5	2.1

160	220	165						382932		17.5	2.5	2
	240	210						382032		22	3	2.5
	270	280						3821232		22	2.5	2.1

170	230	165						382934		17.5	2.5	2
	260	230	1270	3290	670	850	39.5	382034	14	22	3	2.5	0.44	1.5	2.3	1.5	183	240	15
	280	280						382134		22	2.5	2.1

180	250	185						382936		18.5	2.5	2
	280	260						382036		27	3	2.5
	300	304						382136		24	3	2.5

190	260	185						382938		18.5	2.5	2
	290	260						382038		27	3	2.5
	320	322						382138		29	3	2.5

200	280	210						382940		20	3	2.5
	310	275	1760	4200	560	700	75.1	382040	14	24.5	3	2.5	0.37	1.7	2.3	2.1	213	284	15
	340	344						382140		28	3	2.5

220	300	210						382944		20	3	2.5
	340	305	2070	5430	500	630	98	382044	14	31.5	4	3	0.35	1.9	2.8	1.9	234	314	15
	370	370						382144		28	4	3

240	320	210						382948		20	3	2.5
	360	310	2110	5610	450	560	91	382048	14	34	4	3	0.31	2.2	3.2	2.1	256	334	18
	400	382						382148		28	4	3

260	360	265	1760	5220	450	560	76.3	382952	14	29.5	3	2.5	0.37	1.8	2.7	1.8	274	337	20
	400	345	2710	7140	430	530	153	382052	16	34.5	5	4	0.29	2.3	3.4	2.3	277	370	20
	440	420						382152		30	4	3

280	380	265						382956		29.5	3	2.5
	460	324	2840	7290	360	450	200	381156	16	30	5	4	0.33	2.1	3.1	2	304	423	20

300	420	300	2330	7210	380	480	130	382960	14	29	4	3	0.29	2.3	3.4	2.3	317	394	20
	460	390	3180	9330	360	450	219	382060	20	37	5	4	0.31	2.2	3.2	2.1	320	425	20
	500	370	3390	8710	340	430	285	381160	15	39	5	4	0.32	2.1	3.2	2.1	327	460	20

320	440	300						382964		29	4	3
	480	390	3180	9330	340	430	234	382064	20	37	5	4	0.42	1.6	2.4	1.6	340	440	20

340	460	310	2480	8100	340	430	145	382968	14	34	4	3	0.31	2.2	3.2	2.1	355	434	20
	520	325	3100	8620	320	400	234	381068	8	31	5	4	0.29	2.3	3.4	2.3	360	486	20
	580	425	4580	11700	280	360	441	381168	16	50.5	5	4	0.42	1.6	2.4	1.6	365	531	20

360	480	310						382972		34	4	3
	540	325	3360	8840	300	380	248	381072	13	28.5	5	4	0.3	2.3	3.3	2.2	380	504	20
	600	420						381172		48	5	4

380	520	400						382976		30	5	4
	560	325	3360	8840	280	380	281	381076	16	30.5	5	4	0.31	2.1	3.2	2.1	405	530	20
	620	420	4710	12300	240	360	487	381176	20	48	5	4	0.46	1.5	2.2	1.4	405	570	20

400	540	400						382980		30	5	4
	600	356	4160	10400	240	320	317	381080	16	36	5	4	0.4	1.7	2.5	1.7	420	560	20
	650	456						381180		48	5	4

420	560	400						382984		30	5	4
	620	356	4160	10400	220	300	358	381084	16	36	5	4	0.41	1.6	2.4	1.6	450	570	20
	700	480	6780	18500	190	260	760	381184	15	48	6	5	0.32	2.1	3.2	2.1	460	645	25

440	650	376	4290	12390	200	280	401	381088	16	44	6	5	0.43	1.6	2.3	1.5	469	606	20
	720	480						381188		50	6	5

460	620	310	3360	10200	200	280	173	381992	14	32	4	3	0.4	1.7	2.5	1.7	480	590	25
	680	410	5130	14200	180	240	476	381092	20	39	6	5	0.31	2.2	3.2	2.1	489	636	25
	760	520						381192		52	7.5	6

480	650	338	3390	10500	190	260	301	381996	20	39	5	4	0.42	1.6	2.4	1.6	502	613	25
	700	420	5780	16900	170	220	547	381096	20	40	6	5	0.32	2.1	3.1	2.1	510	655	25
	790	530						381196		53	7.5	6

500	720	420	5880	17400	160	200	565	3810/500	16	38	6	5	0.33	2.1	3.1	2	530	674	25
	830	570						3811/500		64	7.5	6

530	780	450	7520	21500	140	180	744	3810/530	20	49	6	5	0.38	1.8	2.6	1.7	560	742	25
	870	590	9320	26100	120	160	1422	3811/530	24	60	7.5	6	0.46	1.5	2.2	1.4	570	794	25

560	750	368	4370	13000	140	180	456	3819/560	28	42	5	4	0.43	1.6	2.3	1.5	586	710	30
	920	620	11200	26100	100	140	1635	3811/560	20	70	7.5	6	0.39	1.7	2.6	1.7	604	848	25

600	800	380	5500	18900	120	160	536	3819/600	13	40.5	5	4	0.33	2.1	3.1	2	625	760	30
	870	480	8370	25400	100	140	995	3810/600	20	52	6	5	0.41	1.7	2.5	1.6	630	821	30
	980	650	12700	36700	90	120	1970	3811/600	22	71	7.5	6	0.32	2.1	3.2	2.1	644	908	25

630	850	418	6440	19800	100	140	720	3819/630	26	40	6	5	0.4	1.7	2.5	1.7	657	800	30
	920	515	9170	26800	95	130	1158	3810/630	25	57	7.5	6	0.42	1.6	2.4	1.6	669	858	30
	1030	670	14400	39900	85	110	2201	3811/630	22	78	7.5	6	0.3	2.2	3.3	2.2	673	959	30

670	900	412	6940	22300	95	130	959	3819/670	24	38	6	5	0.44	1.5	2.3	1.5	700	855	30
	1090	710	15700	39900	75	95	2665	3811/670	26	72	7.5	6	0.32	2.1	3.2	2.1	719	1020	30

710	1030	555	11200	35800	75	95	1568	3810/710	23	70	7.5	6	0.43	1.6	2.3	1.5	752	962	30
	1150	750	17100	50900	67	85	3227	3811/710	26	74	9.5	8	0.32	2.1	3.2	2.1	762	1078	30

750	1090	605	13100	42400	70	90	1874	3810/750	25	74	7.5	6	0.43	1.6	2.4	1.6	793	1020	30
	1220	840	21900	68000	48	80	3994	3811/750	30	65	9.5	8	0.32	2.1	3.2	2.1	807	1130	30

800	1150	655						3810/800		80	7.5	6
	1280	850						3811/800		63	9.5	8

850	1220	700						3810/850		85	7.5	6
	1360	900						3811/850		88	12	9.。5

900	1280	750						3810/900		90	7.5	6

950	1360	880	23300	83600	—	—	4087	3820/950	40	60	7.5	6	0.26	2.6	3.8	2.6	1000	1290	30

1000	1420	950						3820/1000		60	7.5	6

1060	1500	1000	29100	105000	—	—	5896	3820/1060	40	70	9.5	8	0.26	2.6	3.8	2.6	1117	1420	30
